Сборная фреза

Сборная фреза

Иллюстрации

Показать все

Реферат



Изобретение относится к дереворежущим инструментам и может быть использовано на фрезерных станках при обработке древесины и древесных материалов. Цель изобретения - повышение надежности крепления ножей. Фреза состоит из корпуса 1 с пазами 2, в которые установлены ножи 3, клиновые стружколоматели 4, полукруглые планки 5. Ножи 3 прижаты пружинами 6 к буртикам секторов. В корпусе фрезы 1 выполнены продольные пазы 9, в которые установлена планка 10, выполненная из материала с повышенным удельным весом (например, свинца). Секторы крепятся к корпусу 1 с помощью болтов 11 и центрирующих штифтов 12. На противоположном торце фрезы с помощью болтов закреплен фланец с буртиком для упора ножа 3. При вращении фрезы ножи 3 под действием центробежной силы инерции дополнительно прижимаются к внутренней поверхности буртиков 7 секторов 8 и буртиков 15 фланцев 14. Стружколоматели 4 и планки 10 дополнительно прижимают ножи к корпусу фрезы. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (б11 4 В 27 С 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) СБОРНАЯ ФРЕЗА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 (21) 4392942/29-15 (22) 17.03.88 (46) 23.10.89. Бюл. N 39 (71) Львовский лесотехнический институт (72) А.С.Григорьев, N.Г.Кух, Ю.И.Грыцюк и В.А.Татьяненко (53) 674.056:621.912 (088.8) (56) Авторское свидетельство СССР

1197843, кл. В 27 G 13/02, 1982. (57) Изобретение относится к дереворежущим инструментам и может быть использовано на фрезерных станках при обработке древесины и древесных материалов. Цель изобретения — повышение надежности крепления ножей.

Фреза состоит из корпуса 1 с пазами

Л0„„1516354 А1

2, в которые установлены ножи 3, клиновые стружколоматели 4, полукруглые планки 5, Ножи 3 прижаты пружинами

6 к буртикам секторов. В корпусе фрезы 1 выполнены продольные пазы 9, в которые установлена планка 10, выполненная из материала с повьппенным удельным весом (например, свинца). Секторы крепятся к корпусу 1 с помощью болтов 11 и центрирующих штифтов 12.

На противоположном торце фрезы с помощью болтов закреплен фланец с буртиком для упора ножа 3. При вращении фрезы ножи 3 под действием центробежной силы инерции дополнительно прижимаются к внутренней поверхности буртиков секторов и буртиков фланцев, Стружколоматели 4 и планки 10 дополнительно прижимают ножи к корпусу фрезы. 2 ил.

1516354 ность крепления ножей при меньшей частоте вращения инструмента, Полукруглые планки 5 обеспечивают надежный контакт между поверхностями корпуса фрезы, клинового стружколомателя и ножа, не зависящий от точности изготовления углов пазов корпуса и клина стружколомателя, Смена ножей фрезы выполняется путем отвинчивания болтов 11 и отодвигания секторов 8 для освобожения ножа, не снимая фрезы со станка.

Формула и з о б р е т е н и я

Составитель H.ÑåðåãèH

Техред Л.Сердюкова Корректор О.Кравцова

Ред.raò р И. Шулла.Зака ь <36>

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Проиэвопственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к деревообрабатывающим инструментам и может быть использовано на фрезерных станках при обработке древесины и древес5 ных материалов.

Цель изобретения — повышение надежности крепления ножей.

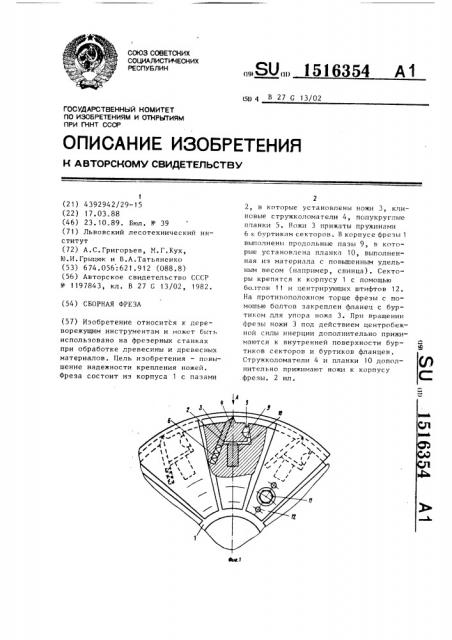

На фиг.1 изображена сборная фреза, на фиг.2 — вид А на фиг.1.

Фреза состоит из корпуса 1 с пазами 2, в которых установлены ножи 3, клиновые стружколоматели 4, полукруглые планки 5. Йожи 3 прижаты пружинами 6 и буртиками 7 секторов 8. В корпусе фреэы 1 выполнены продольные пазы 9, в которых установлена планка

10, выполненная из материала с повышенным удельным весом (например, свинца). Секторы 8 крепятся к корпусу 1 с 2О помощью болтов 11 и центрирующих штифтов 12. На противоположном торце фрезы с помощью болтов 13 закреплен фланец 14 с буртиком 15 для упора ножа 3

Фреза работает следующим образом.

При вращении фрезы ножи 3 под действием центробежной силы инерции дополнительно прижимаются к внутренней поверхности буртиков 7 секторов

8 и буртиков 15 фланцев 14. Клиновые стружколомэтели 4 и планки 1О под действием центробежных сил инерции дополнительно прижимают ножи к корпусу фрезы. Это повышает надежСборная фреза, содержащая корпус с клиновыми пазами, фланцы с буртиками, к которым пружинами зафиксированы ножи, и стружколоматели, установленные в пазах, о т л и ч а ю— щ а я с я тем, что, с целью повышения надежности крепления ножей, в корпусе под клиновыми пазами выполнены дополнительные радиальные пазы, в которых расположены планки, с повышенным удельным весом, а между корпусом и стружколомателями установлены полукруглые планки, опирающиеся своей полусферой в углублении стружколомателей, при этом один иэ фланцев выполнен в виде отдельных секторов, количество которых равно количеству ножей.
