Устройство для формования изделий из пенопластов

Устройство для формования изделий из пенопластов

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для изготовления изделий из пенопластов методом заливки. Целью изобретения является повышение прочности изделий из пенопластов за счет уплотнения их поверхности. Для этого перегородки 6 устройства имеют у основания уширения 9. При подъеме кронштейна с закрепленными на нем перегородками 6 происходят уплотнение и заглаживание изделий. Между торцовыми стенками формы и перегородками 6 имеется зазор для образования перемычек из пенопласта, соединяющих изделия в блок. 2 ил.

СОЮЗ СОЭЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1516369

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

llPH ГКНТ СССР

1 (21) 4325151/29-05 (22) 08.09."7 (46) 23.10.89. Бал. М 39 (71) Сибирский зональный научноисследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) А.А.Безверхий и А.И.Метлина (53) 678.057.9 (088.8) (56) Авторское свидетельство СССР

M 971662, кл. В 29 С 67/20, 1980. (54) УСТРОЙСТВО ДЛЯ фОРИОВАНИЯ ИЗДЕЛИЙ ИЗ ПЕНОПЛАСТОВ

1 В 29 С 67/20//В 29 K 105:04

2 (5 ) зобретение о»1 1 .; к (борудо ван,te для изготовления изделий из пенопластов методом заливки, Пелью изобретения является повышение прочности изделий из пенопластов эа счет уплотнения их поверхности. Для этого перегородки 6 устройства имеют у основания уширания 9. При подъеме кронштейна с закрепленными на нем перегородками 6 происходят уплотнение и загляживание иэделий. Между торцовыми стенками егорны и перегородками 6 имеется зазор для образования перемычек из понопляста, соединяющих иэделия в блок. 2 ил.

1516369

Изобретение относится к оборудованию для производства иэделий иэ пенопластов или подобного материала, обладающего большими вязкопластичес5 кими деформациями, и может быть использовано в строительстве, химической промышленности и. других отраслях народного хозяйства.

Цель изобретения — повышение проч- 10 ности иэделий за счет уплотнения их поверхности.

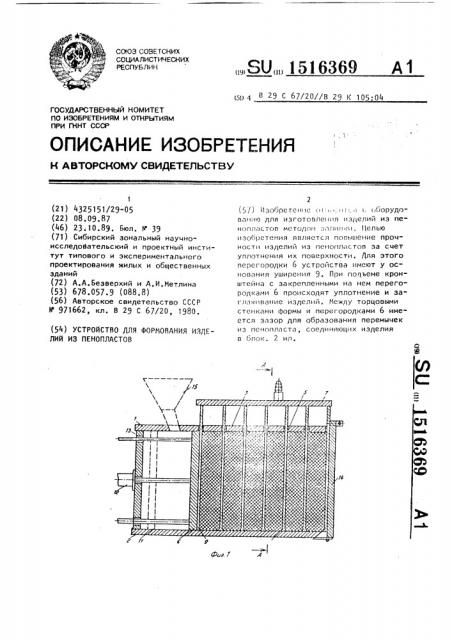

На Фиг. 1 изображено устройство, поперечный разрез; на фиг ° 2 - разрез А-А на Фиг. 1. 15

Устройство для формования изделий из пенопластов содержит форму 1 с днищем 2 и крышкой 3, установленную на основании 4. В прорези 5 крышки

3 вставлены Формующие элементы - раз- 20 делительные перегородки 6, закрепленные на кронштейне 7 и установленные с зазором 8 от торцовых стенок формы.

Перегородки 6 у основания имеют уширения с плавными линиями перехода 9, 25 по форме соответствующие прорезям 5.

Кронтшейн 7 опирается на силовые цилиндры 10. Боковая стенка 11 Формы 1 установлена с возможностью горизонтального перемещения внутри Формы 1 30 и соединена с гидроцилиндром 12 и направляющими 13. Боковая стенка 14 Формы выполнена откидывающейся ° Устройство в верхней части (между крышкой 3 и кронштейном 7) соединено с вакуумно-вытяжной системой (не показана).

Устройство работает следующим образом.

В Форму 1 иэ смесителя 15 заливают вспенивающуюся композицию пенопласта, 40 при этом боковая стенка 11 находится в крайнем левом положении (фиг, 1, пунктир). После окончания заливки стенку 11, играющую роль поршня, переводят в рабочее положение. С помо- 45 щью цилиндров 10 опускают перегородки 6 через прорези 5 до днища 2. Пос ле вспенивания и отверждения пенопласта силовыми цилиндрами 10 поднимают кронштейн 7 с перегородками 6 до положения, пока уширения 9 не вой дут в прорези 5, служащие в процессе изготовления изделий для удаления ra эов. Происходит уплотнение и заглажи вание поверхности плит. Размер ушире ния зависит от деформативных свойств пенопласта.

Откидывают стенку 14 и с помощью гидроцилиндра 12 сформованные издели соединенные по торцам в блок, выталкивают из формы 1. Хранение и транспортировку изделий осуществляют блоками, а на месте использования плит перемычки только надрезают.

Заглаживание поверхности изделий по всем плоскостям при подъеме перегородок 6 и выталкивании их из формы позволяет улучшить качество изделий, а выпрессовка их - уплотнить поверхности.и, следовательно, повысить прочность иэделий. Перемычки, образующиеся в зазорах 8 и соединяющие иэделия в блок, исключают деформации коробления изделий при распалубке.

Я формула изобретения

Устройство для формования иэделий из пенопластов, включающее установленную на основании форму с днищем, крышку, кронштейн с разделительными перегородками и силовые цилиндры, о т л и ч а ю щ е е с я тем, что, с целью повышения прочности иэделий эа счет уплотнения их поверхности, кронштейн соединен с силовыми цилиндрами и расположен над закрепленной на форме крышкой, выполненной с прорезями для прохода разделительных перегородок, имеющих в основании уширение с плавными линиями перехода, 1516369
