,% 151657

Классы Е 21b; 5а, 41

Е21с; 5Ь, 1

УДК 622.245.14(088.8)

СССР

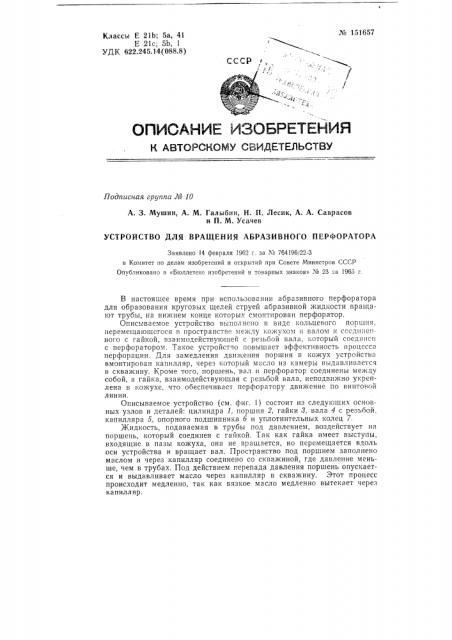

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СБМДЕ П=.ЛЬСТВУ

Подписная группа № 10

А. 3. Мушин, А. М. Галыбин, Н. П. Лесик, А. А. Саврасов и П. М. Усачев

УСТРОЙСТВО ДЛЯ ВРАЩЕНИЯ АБРАЗИВНОГО ПЕРФОРАТОРА

Заявлено !4 февраля 1962 г. за ¹ 764196/22-3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|оллетенс изобретений и товарных знаков» ¹ 23 =-а 1966 г.

В настоящее время при использовании абразивного перфоратора для образования круговых щелей струей абразивной хкидкости врац;ают трубы, на нижнем конце которых смонтирован перфоратор.

Опись.ваемое устройство выполнено в виде кольцевого поршня, перемещающегося в пространстве между кожухом н валом и соединенного с гайкой, взаимодействующей с резьбои вала, который соединен с перфоратором. Такое устройст30 повышает эффективность процесса перфорации. Для замедления движения поршня в кожух устройства

Вмонти13ован капилляр, через который масло из камеры Выдав I III3ae ся в скважину. Кроме того, поршень, вал и перфоратор соединены между собой, а гайка, взаимодействующая с резьбой вала, неподвижно укоеплена в кожухе, что обеспечивает перфоратору движение по винтовой линии.

Описываемое устройство (см. фиг. 1) состоит из следующих основных узлов и деталей: цилиндра 1, поршня 2, гайки 3, вала 4 с резьбой, капилляра 5, опорного подшипника б и уплотнительнь х колец 7. жидкость, подаваемая в трубы под давлением, воздействует на поршень, который соединен с гайкой. Так как гайка имеет выступы, входящие в пазы кожуха, она не вращается, но перемещается вдоль оси устройства и вращает вал. Пространство под поршнем заполнено маслом и через капилляр соединено со скважиной, где давление меньше, чем в трубах. Под действием перепада давления поршень опускается и выдавливает масло через капилляр в скважину. Этот процесс происходит медленно, так как вязкое масло медленно вытекает через капилляр.

М 151657

Вал соединен с перфоратором, что обеспечивает е? о вращение и образование кольцевой щели в зоне забоя.

Устройство (см. фиг. 2) для образов" íèÿ щелей в виде винтовой линии имеет неподвижную гайку 3. Поршень 2 посредством вала 4 соединен с перфоратором.

При перемещении вниз под действием перепада давления поршень вращается и вращает перфоратор.

Таким образом, перфоратор совершает дни>кение по винтовой линии.

С помощью описываемого устройства можно обрабатывать призабойную зону для лучшего вскрытия пласта, установки водоизоляционного экрана и образования направленного гидроразрыва пласта.

Предмет изобретения

1. Устройство для враще?и?я абразивного перфоратора, действующее от. даглепия нагнетаемой в трубы абразивной жидкости, отлича?0кеесY тем, ?то, с целью повышения эффективности процесса перфорации, оно выполнено в виде кольцевого поршня, перемещающегося в пространстве между кожухом и валом и соединенного с гайкой, взаимодействующей с резьбой вала, который соединен с перфоратором.

2. Устройство по и. 1, orë;ÿàfoùeññÿ тем, что, с целью замедленич движения ??Орш??я, в кожух вмонтирова?? капи I;IF?p, через I QTopi ?и мас Io из камеры выдавливается B сква?ки??у.

3. Устройство по пп. 1 и 2, отличаю?цееся тем, что, с целью прида— ния перфоратору движения Ilo винтозой линии, поршень, вал и перфоратор соединены между собой, а гайка, взаимодействующая с резьооН ва ?H, I?plloдвижно у? ре??лег?а B Ko>K) xc.
