Система управления вибропогружателем

Система управления вибропогружателем

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным машинам, преимущественно для вибропогружения и виброизвлечения свай, шпунта и свай-оболочек. Целью изобретения является повышение надежности работы системы. Система управления содержит вибропогружатель 1, два асинхронные трехфазные электродвигателя 2 и 3, блоки 4 и 5 токовой защиты, релейный блок 6 включения, блок 9 динамического торможения, регулятор 10, интегратор 11, задатчики 14 и 15 режима. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (!1) А1 (51)4 Е 02 D 7 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

П0 ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4194830/23-33 (22) 16.02.87 (46) 23.10.89. Бюл..В 39 (7)) Всесоюзный научно-исследовательский институт транспортного строительства (72) А.Н.Тарасов и В.В.Мокин (53) 625.761.085(088.8) (56) Авторское свидетельство СССР

У 1157165, кл. Е 02 D 7/18, 1983.

Система управления вибропогружателем ВУ-I.6. Указания по.эксплуатации и ремонту вибропогружателей и вибромолотов в транспортном строительстве. M.: Оргтранстрой, 1976, с.88, 2 (54) СИСТЕМА УПРАВЛЕНИЯ ВИБРОПОГРУЖАТЕЛЕМ, (57) Изобретение относится к строительным машинам, преимущественно для вибропогружения и виброизвлечения свай, шпунта и свай-оболочек.

Целью изобретения является повьпение надежности работы систеия. Система управления содержит вибропогружатель 1, два асинхронные трехфаэные электродвигателя 2 и 3, блоки 4 и 5 токовой защиты, релейньй блок 6 включения, блок 9 динамического торможения, регулятор 10, интегратор 11, эадатчики 14 и 15 режиме. l ил.

1516579

Изобретение относится к строительным машинам, преимущественно для вибропогружения и виброизвлечения свай, шпунта и свай-оболочек, 5

Целью изобретения является повышение надежности работы системы.

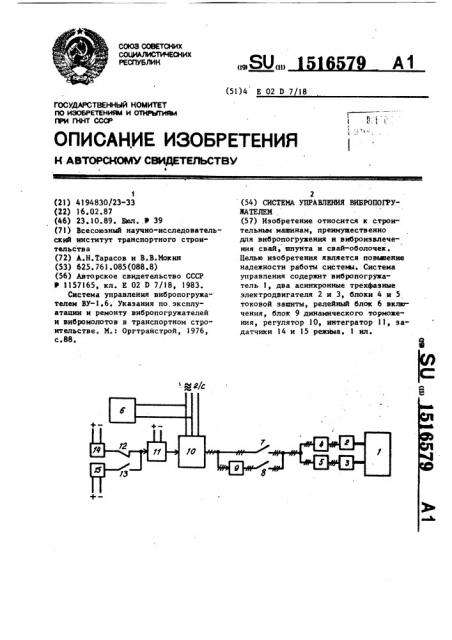

На чертеже представлена блок-схема системы управления вибропогружателем.

Система содержит вибфэпогружатель )ð

I два асинхронных трехфазных электродвигателя 2 и 3, блоки 4 и 5 токовой защиты, релейный блок 6 включения с замыкающими контактами 7 и 8, блок 9 динамического торможения, регулятор 10 интегратор I) размыкающие контакты 12 и 13 блок 6 включения, эадатчики )4 и 15 режима.

В системе управления вибропогружателем ) используется вибропогружа- 2р тель ВРП-3/44 с двумя асинхронными, трехфазными электродвигателями 2 и 3 типа 4АС 180S 4У3 мощностью по 22 кВт каждый. Вибропогружатель используется для погружения металлического 25 шпунта и железобетонных свай в легкие и средние грунты.

В качестве блоков 4 и 5 токовой защиты использованы трехфазные автоматические выключатели типа АЗ 700 с уставками тока 50А теплового расцепителя. Выходы этих автоматических выключателей включены в цепи статоров соответствующих электродвигателей, а входы соединены паралелльно между собой и замыкающими контак35 тами 7 и 8, в качестве которых использованы трехфазные контакторы переменного тока типа ПАЕ-42). Блок 9 динамического торможения выполнен в виде 40 трехфазного мостового выпрямителя тока на полупроводниковых диодах типа В6-100/7.. Диоды собраны в единый блок и установлены на радиаторах серии ОА. Всего в блоке использованы 45 шесть диодов.

В качестве регулятора 10 использован преобразователь напряжения типа IIHTT-160-340 с номинальным фазньи током 160А и максимальным напряжением на выходе 390 В. Регуля-,îð 10 подключен к трехфазной сети электрического тока напряжением 380 В, К двум фазам этой сети подключен блок

6 включения.

Так как регулятор 10 выполнен с унифицированным током до 5шА на входе, то в системе управления вибропогружателем использован в качестве интегратора 10 задатчик интенсивности типа ЗИ вЂ” 1А из серии аналоговых унифицированных блоков систем регулирования.

Интегратор 10 получает питание напряжением 15В от универсального стабилизированного источника питания серии И-503., Система основана на автоматическом переходе в рабочий режим при пуске и на режим динамического торможения с заданной интенсивностью при остановке вибропогружателя.

Система работает следующим образом.

Задатчик 14 устанавливают в нулевое положение, а эадатчик )5 — в положение, соответствующее сигналу на его выходе, обеспечивающему щк через замыкающий контакт 8, равный

3-кратному от номинального тока двигателей. Включают блоки 4 и 5 токовой защиты. С помощью блока 6 включают контакт 7 н эадатчиком 14 задают сигнал, соответствующий желаемой частоте вращения двигателей 2 и

3. Указанный сигнал с выхода эадатчика 14 через контакт 12 поступает на вход интегратора 11. На выходе интегратора 11 и входе регулятора 10 сигнал нарастает с заданной интенсивностью до некоторого значения. В со» ответствии с этим сигналом на выходе регулятора 10 с той же интенсивностью нарастает напряжение электрического тока, которое через контакт °

7 и блоки 4 и 5 токовой защиты посту- пает на электродвигатели 2 и 3. В результате нарастания напряжения двигатели 2 и 3 с заданной интенсивностью разгоняются до заданной частоты вращения. Изменяя с помощью saдатчика 14 сигнал на входе интегратора 11 задают требуемую в процессе работы вибропогружателя частоту вращения двигателей 2 и 3. Для остановки вибропогружателя с помощью блока

6 отключают контакт 7 и размыкают контакт 12 и включают контакт 8 и замыкают контакт 13. В результате иа входе интегратора l) отключается эадатчик 14 и подключается задатчик 15, а между выходом регулятора 10 и входами блоков 4 и 5 токовой защиты включается блок 9 динамического торможения. При этом через статорные обмотки двигателей 2 и 3 протекает постоянный ток, равный Э-кратному!

Формула изобретения

Система управления вибропогружателем, содержащая релейный блок включения, два асинхронных трехфазных электродвигателя с соответствующими блоками токовой защиты и трехфазный

Составитель Л.Шарова

Редактор Л.Гратилло Техред М.Моргентал Корректор О.Ципле

Заказ 6357/29 Тираж 589 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

% номинальному току двигателей. Постоянный ток способствует затормаживанию с заданной интенсивностью двигателей 2 и 3, что обеспечивает быстрое прохождение резонансных частей.

Через заданное время с помощью блока

l3 отключится контакт 7, контакт l3 разомкнется, а контакт l2 замкнется и система придет в исходное состояние.

Применение данной системы позволит снизить динамические нагрузки на элементы вибропогружателя и мощность источников электроэнергии.

Экономический эффект от использования изобретения на одном вибропогружателе составляет 4200 руб.!

6579 6 источник питания, о т л и ч а ю— щ а я с я тем, что, с целью повышения надежности работы системы,. она снабжена регулятором, интеграто,ром, двумя задатчиками режима и блоком динамического торможения, причем один из датчиков -режима через размыкающий контакт релейного блока включения, а другой задатчик режима через первый замыкающий контакт этого блока подключены к входу интегратора, выход которого соединен с одним из входов регулятора, другие

15 входы которого соединены с трехфазным источником питания, к двум фазам которого подключен релейный блок включения, выход регулятора подключен к одной Hs клемм второго замы20 кающего контакта релейного блока включения и к входу блока динамического торможения, выход которого и другая клемма второго замыкающего контакта релейного блока включения подключены к входам блоков токовойзащиты.
