Реферат



Изобретение относится к машиностроению и приборостроению, где используются волновые передачи. Цель изобретения - повышение точности регулировки дискового генератора волн, которая достигается поворотом фиксирующей втулки 2, входящей во взаимодействие с регулирующими втулками 3 и 4. Последние размещены на эксцентриках ведущего вала 1 и имеют посадочную поверхность в виде овального сквозного паза, который в сочетании с радиальным выступом на торце втулки 3 и ответным пазом на втулке 4 позволяет плавно и синхронно изменять диаметральные размеры генератора. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504F 16 Н 1 00 57 00

OllHGAHHE ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И OTHPbfTHSIM

MPH rHHT СССР

1 (21) 4376943/25-28 (22) 08.12.87 (46) 23. 10.89. Бюл. 1! 39 (7! ) МВТУ им. Н.Э. Баумана (72) F..À. Деулин, А.Б. Усов и С.В. 01марыгин (53) 621.833.7 (088.8) (56) Авторское свидетельство СССР

Ф 210592, кл. F !6 H 1/00, 1968. (54) РЕГУЛИРУЕМЫЙ ДИСКОВЫЙ ГЕНЕРАТ0Р ВОЛНОВОЙ ПЕРЕДАЧИ (57) Изобретение относится к машиностроению и приборостроению, где используются волновые передачи.

„„SU„„1516666 А 1

11ель изобретения — повышение точности регулировки дискового генератора волн, которая достигается поворотом фиксирующей втулки 2, входящей во взаимодействие с регулирующими втулками 3 и 4. Последние размещены на эксцентриках ведущего вала 1 и имеют посадочную поверхность в виде овального сквозного паза, который в сочетании с радиальным выступом на торце втулки 3 и ответным пазом на втулке, 4 позволяет плавно и синхронно изменять диаметральные размеры генератора, 1 з,п,A-лы 3 ил е

1516666

Изобретение относится к машиностроению и приборостроению, где используются волновые передачи, Цель изобретения — повышение точ5 ности регулировки эа счет улучшения условий эксплуатации.

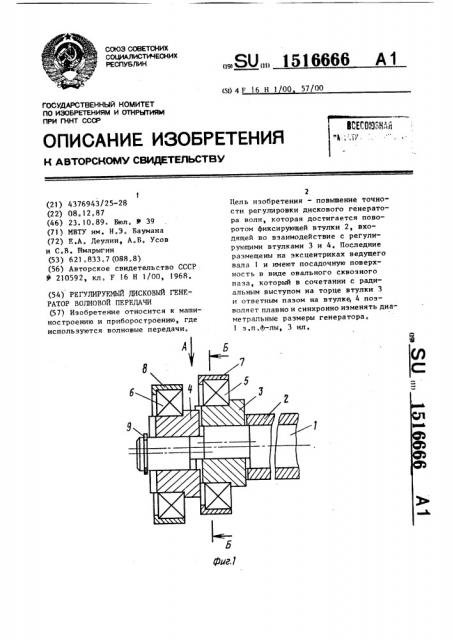

На фиг, 1 изображен генератор, продольный разрез, на фиг. 2 — вид А на фиг. 1 (генератор показан со

10 снятыми дисками и подшипниками); на фиг, 3 — разрез Б-Б на фиг. I (генератор также со снятыми дисками и подшипниками).

Регулируемый дисковый генератор волновой передачи содержит ведущий вал 1 с эксцентриками, на который надеты фиксирующая втулка 2, и на эксцентриках вала 1 регулировочные втулки 3 и 4 с симметричными относительно продольной и поперечной осей овальными сквозными пазами. Регулировочные втулки 3 и 4 взаимодействуют между собой, для чего на торце регулировочной втулки 3 выполнен 25 симметричный относительно поперечной оси генератора радиальный выступ, а на торце регулировачной втулки 4 — ответный ему паз.

Параметры сквозного овального паза, играющего роль внутренней посадочной поверхности регулировочных втулок 3 и 4, могут выбираться иэ соотношения

b=a+2e, где Ь вЂ” длина паза; а — ширина паза; е — эксцентриситет.

Чтобы при вращении генератора его 40 рабочие поверхности не проскальзывали по поверхности гибкого колеса волновой передачи, на регулироночные втулки 3 и 4 с натягом посажены подшипники 5 и 6, на которые также с натягом 45 установлены соответственно диски 7 и 8.

Стопорное кольцо 9 фиксирует элементы конструкции н осевом направлении и крепится на ведущем валу 1. 0

Регулируемый дисковый генератор волновой передачи работает следующим образом.

При вращении фиксирующей втулки 2 относительно ведущего вала 1 вращаются также ругулировочные втулки 3 и

4 за счет подвижного соединения этих втулок посредством радиального выступа на одной из них, входящего н соответствующнй паз на другой. 3a счет такого взаимодействия перечисленные детали могут перемещаться одна относительно другой только в одном радиальном направлении. При вращении ведущего вала 1 в фиксирующей втулке

2 эа счет взаимодействия эксцентриков ведущего вала 1 и осевых пазов регулировочных втулок 3 и 4 происходит перемещение этих втулок в направлении, определяемом положением радиальным пазов и выступов на втулках 2-4. Осевые пазы на регулировочных втулках 3 н 4 выполнены такой формы, что в одном направлении эксцентрик ведущего вала 1 может свободно скользить относительно паза регулировочной втулки, а в другом направлении, расположенном под 9О эксцентрик может перемещаться только вместе с регулировочной втулкой в направлении радиальных пазов ° Следовательно, в одном радиальном направлении прн вращении ведущего вала 1 эксцентрик последнего проскальзывает относительно регулировочной втулки, а в другом, взаимно перпендикулярном радиальном направлении, происходит перемещение эксцентриков недущего вала 1 вместе с регулировочными нтулками 3 и 4 относительно фиксирующей втулки 2, Так как на ведушем валу 1 расположены два диаметрально противоположных эксцентрика, то смещение регулировочных втулок происходит симметрично относительно главной оси.

При достижении нужного эксцентриситета в процессе регулировки фиксирующая втулка закрепляется с ведущим валом, например, с помощью цан» гового зажима.

Применение предложенной конструкции дискового генератора для волновой передачи позволяет плавно регу-. лировать его диаметральные размеры, используя для этого только вращение одного элемента генератора, что увеличивает точность его регулировки.

Формула изобретения

1, Регулируемый дисковый генератор волновой передачи, содержащий ведущий вал с эксцентриками, на которых размещены взаимодействующие между собой регулироночные втулки и диски с подшипниками, надетые на

Ь а + 2е, 10 где Ь а е

- длина лаза; — ширина паза; эксцентриситет. б-Б

Фиест

Составитель С. Котельников

Редактор В. Данко Техред Л.Сердюкова Корректор М.Васильева

Заказ 6365/33 Тирах 721 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ущгород, ул. Гагарина, 101

5 регулировочные втулки, о т л и ч аю шийся тем, что, с целью повышения точности регулировки за счет улучшения условий эксплуатации внутренняя посадочная поверхность регулировочных втулок выполнена в виде сквозного овального паза, симметричного относительно продольной и.поперечной осей втулки, для взаимодействия регулировочных втулок мелду собой на торце одной из них выполнен симметричный относительно

1516666 поперечной оси генератора радиальный выступ, а на торце другой— ответный ему паз.

5.

2. Генератор по п. 1, о т л и ч а ю шийся тем, что параметры сквозного овального паза выбраны из соотношения
