Тензометрическое устройство с автоматической установкой нуля

Тензометрическое устройство с автоматической установкой нуля

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению, а именно к тензометрическим приборам, и может быть использовано в приборах для измерения давления в цилиндрах двигателей внутреннего сгорания. Цель изобретения - повышение точности измерения путем автоматической коррекции изменений нулевого уровня без отключения источника давления. Схема блока управления выполнена определяющей середину между импульсами давления. Выбирая коэффициент передачи блока 8 выборки-хранения, можно выбрать время срабатывания, при коэффициенте передачи, равном 1/2, компаратор 9 срабатывает посередине промежутка между импульсами давления. Формирователь 10 в этот момент выдает короткий импульс на блок 5 выборки-хранения и оно запоминает значение сигнала, соответствующее нулевому давлению. Если произошел сдвиг нулевого уровня тензомоста 1 и измерительного усилителя 2, то он запоминается. Этот сигнал подается на второй вход сумматора 3, где вычитается из общего сигнала. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) А1 (51) 4 G 01 В 7/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

IlpN п(нт сссР

1 (21) 4380456/25-28 (22) 08.12.87 (46) 23.10.89. Бюл. Р 39 (71) Центральное проектно-конструкторское бюро "Теплоприбор" (72) Н.И. Горелов (53) 531. 781 ° 2 (088.8) (56) Авторское свидетельство СССР

В 954804, кл. С 01 В 7/16, I981. (54) ТЕНЗОМЕТРИЧЕСКОЕ УСТРОЙСТВО С

АВТОМАТИЧЕСКОЙ УСТАНОВКОЙ НУЛЯ (57) Изобретение относится к приборостроению, а именно к тензометрическим приборам, и может быть использовано в приборах для измерения давления в цилиндрах двигателей внутреннего сгорания. Цель изобретенияповышение точности измерения путем автоматической коррекции изменений

2 нулевого уровня без отключения источника давления. Схема блока управления выполнена определяняцей середину мелщу импульсами давления. Выбирая коэффициент передачи блока 8 выборкихранения, мошно выбрать время срабатывания, при коэффициенте передачи, равном 1/2, компаратор 9 срабатывает посередине промелсутка между импульсами давления, формирователь 10 в . этот момент выдает короткий импульс на блок 5 выборки-хранения и îí запоминает значение сигнала,. соответствующее нулевому давлению. Если произошел сдвиг нулевого уровня тензомоста. и измерительного усилителя 2, то он запоминается. Этот сигнал подается на второй вход сумматора 3, где вычитается из общего сигнала. 1 ил.

1516757

Изобретение относится к измерительной технике, а именно к тензометрическим устройствам с автоматической установкой нуля, и может быть исполь- 5 зовано при разработке приборов для измерения давления в. цилиндрах двигателей внутреннего сгорания.

Целью изобретения является повышение точности измерения путем автоматической коррекции больших изменений нулевого уровня, возникающих за счет воздействия высоких температур без отключения источника давления.

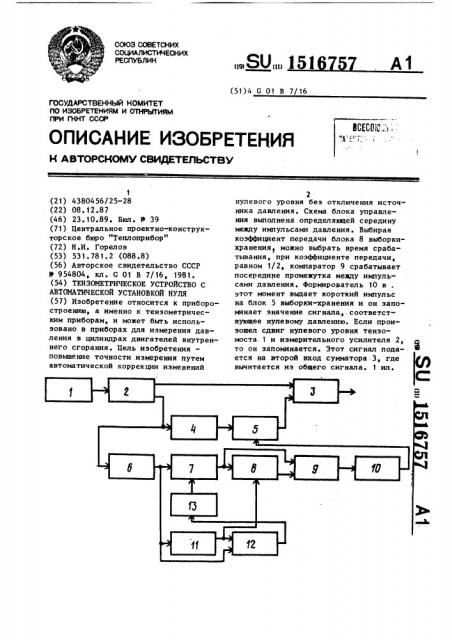

На чертеже изображена блок-схема тенэометрического устройства.

Устройство состоит из тенэомоста

1, к измерительной диагонали которого последовательно подключены измерительный усилитель 2 и сумматор 3 20 канала коррекции, состоящего из последовательно соединенных компенсирующего усилителя 4 и первого блока S выборки-хранения. Блок управления, выход которого подключен к управляю- 25 щему входу блока 5 выборки-хранения канала коррекции, выполнен из последовательно соединенных входного формирователя 6, интегратора 7, второго блока 8 выборки-хранения, компарато- Зр ра 9 и выходного формирователя 10, двух последовательно включенных промежуточных формирователей 11 и 12 и ключа 13. Выход входного формирователя 6 соединен с входами обоих промежуточных последовательно соединенных между собой формирователей 11, 12. Выход первого из них 11 соединен с блоком 8 выборки-хранения, выход второго через управляющий интеграто. 4 ром 7 ключ 13 — с интегратором 7, выход которого связан с вторым входом компаратора 9.

Тенэометрическое устройство работает следующим образом.

При поступлении импульсов давления они преобразуются тенэомостом 1 и иэ мерительным усилителем 2 в соответствующий электрический импульсный сигнал, который поступает на сУмматоР 3, 5() усилитель 4 и формирователь 6. Формирователь 6 преобразует его в прямо-. угольные импульсы и выдает на интегратор 7 и формирователи 11 и 12. Формирователь 12 через ключ 13 обнуляет интегратор 7 на время действия импуль55 са давления. Между импульсами давления на выходе интегратора 7 появляется линейно-нарастающее напряжение.

Формирователь 11 формирует короткий импульс, соответствующий переднему фронту импульса давления, на управление блоком 8 выборки-хранения, который запоминает напряжение, имеющееся в данный момент на интеграторе 7.

Напряжение с интегратора 7 и блока

8 выборки-хранения поступает на компаратор 9, который при совпадении этих сигналов меняет свое состояние.

Выбирая коэффициент передачи блока 8 выборки-хранения, можно выбрать время срабатывания, при коэффициенте передачи, равном 1/2, компаратор срабатывает посередине промежутка между импульсами давления. Формирователь

10 в этот момент вьщает короткий импульс на блок 5 выборки-хранения, и он запоминает значение сигнала,, соответствующее нулевому давлению.

Если произошел сдвиг нулевого ур вня тензомоста 1 и измерительного усилителя 2 за счет действия температуры или других факторов, то запоминается этот сдвиг. Этот сигнал подается на второй вход сумматора 3, где вычитается из общего сигнала.

Возможно включение канала коррекции между выходом сумматора 3 и его вторым входом.

Таким образом, описанноепостроение корректирующих и управляющих цепей позволяет корректировать сдвиг нулевого уровня измерительного ape образователя при измерении импульсных давлений, не отключая источника давления, т.е. всегда привязывать импульс к нулевому уровню.

Формула из обретения

Тензометрическое устройство с автоматической установкой нуля, содержащее соединенные последовательно тензомост, измерительный усилитель и сумматор, канал коррекции, состоящий из последовательно соединенных компенсирующего усилителя и первого блока выборки-хранения, соединенного с вторым входом сумматора, и блок управления, выход которого подключен к управляющему входу блока выборкихранения канала коррекции, о т л ич а ю щ е е с я тем, что, -с целью повышения точности измерения за счет автоматической коррекции изменения нулевого уровня без откЛючения источника давления, блок управления выСоставитель Е. Щелина

Техр ед И. В е рес

Корректор Т. Палий

Редактор Н. Гунько

Заказ 6372/38 Тираж 683 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

5 151 поЛнен иэ последовательно соединенных входного формирователя, интегратора, второго блока выборки-хранения, компаратора и выходного формирователя, двух последовательно включенных промежуточных формирователей и ключа, выход входного формирователя соединен с входами обоих последовательно включенных промежуточных форми6757 6 рователей, выход первого иэ которых соединен с вторым блоком выборки-хранения, а выход второго соединен с

5 ключом, подключенным к интегратору

Э выход которого связан с вторым входом компаратора, второй выход измерительного усилителя соединен с входом блока управления и входом компенсирующего усилителя е
