Способ измерения диаметра непрозрачных тонких нитей

Способ измерения диаметра непрозрачных тонких нитей

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике, а именно к способам измерения диаметров тонких нитей. Цель изобретения - повышение точности измерения достигается путем формирования равномерно освещенной измерительной зоны и уменьшения влияния дрейфа нуля фотоприемного устройства. С помощью осветительного и приемного световодов 2, 3 формируется узкая равномерно освещенная измерительная зона, в которую помещают контролируемый объект 7. Причем соотношение диаметра приемного световода 3 к диаметру измеряемого объекта 7 лежит в пределах 1,1-2,5. С помощью приспособления 4 для колебания нити объекту сообщают колебательное движение с амплитудой, превышающей сумму радиусов приемного световода 3 и измеряемого объекта 7. О величине диаметра измеряемого объекта судят по отношению максимального и минимального сигналов фотоприемника 5. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (5)) 4 G 01 В 11/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГЮНТ СССР (21) 4188494/24-28 (22) 30 ° 01.87 (46) 23,10.89. Бюл. У 39 (71) Институт высоких температур

АН СССР (72) В.Г.Жилин, Ю,П.Ивочкин и А.А.Оксман (53) 531.715.4 (088.8) (56) Воронцов Л,Н. Фотоэлектрические системы контроля линейных величин.

М.:Машиностроение, 1965, с.154. (54) СПОСОБ ИЗМЕРЕНИЯ ((ИАМЕТРА НЕПРОЗРАЧНЫХ ТОНКИХ НИТЕЙ (57) Изобретение относится к измерительной технике, а именно к способам измерения диаметров тонких нитей, Цель изобретения — повьппение точности измерения достигается путем формиро2 вания равномерно освещенной измерительной эоны и уменьшения влияния дрейфа нуля фотоприемного устройства.

С помощью осветительного и приемного световодов 2, 3 формируется узкая равномерно освещенная измерительная зона, в которую помещают контролируемый объект 7. Причем соотно(ение диаметра приемного световода 3 к диаметру измеряемого объекта 7 лежит в пределах 1,1 — 2,5. С помощью приспособления 4 для колебания нити объекту сообщают колебательное движение с амплитудой, превышающей сумму радиусов приемного световода 3 и измеряемого объекта 7. О величине диаметра измеряемого объекта судят по отношению максимального и минимального сигналов фотоприемника 5. 1 ил.

1516773

Измеряемый диаметр определяют по 1ма мс калибровочной зависимости — — — - f (dg

0 мм

Формула изобретения

Составитель М.Минин

Редактор Е. Папп Техред H.Bepec Корректор А.Обручар

Подписное

Заказ 6372/38 Тирах 683

ВНИИПИ Государственного комитета. по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-иэдательский комбинат "Патент", г.уагород, ул. Гагарина,101

Изобретение относится к измерительной технике, а именно к способам измерения диаметров тонких нитей, Цель изобретения — повышение точности измерения эа счет формирования равномерно освещенной измерительной эоны и уменьшения влияния дрейфа нуля фотоприемного устройства

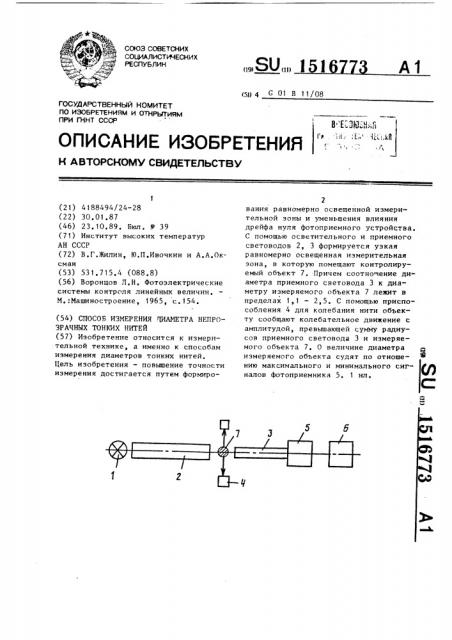

На чертеже приведена схема устрой- 10 ства для осуществления способа.

Способ реализуется следующим образом, Излучение от источника 1 попадает в осветительный световод 2, на выходе 15 которого формируется световой поток с широкой индикатрисой рассеяния.

Иэ этого широкого потока с помощью приемного световода 3 выделяется узкий световой пучок, в пределах ко- 20 торого распределение светового потока постоянно, В этот узкий лучок помещается измеряемый объект 7, которому с помощью устройства 4 для колебания нити сооб- 25 щают колебательное движение. При этом амплитуда колебаний объекта превьппает сумму радиусов приемного световода и объекта, соотношение радиусов которых заключено в пределах 1,1 — 30

2,5.

Прошедшее через приемный световод

3 излучение регистрируется фотоприемником 5 и преобразуется аналоговым преобразователем 6.

35 где Б„ „, и 11„„„„ - максимальный и минимальный сигналы фотоприемника соответственно,, „ — измеряемый диаметр, При измерении объектов другого диаметра заменяется приемный световод, чтобы обеспечивалось соотношение диаметров объекта и приемного световода в диапазоне 1,! - 2,5.

Способ измерения диаметра непрозрачных тонких нитей, заключающийся в том, что формируют измерительный луч света, освещают лучом света измеряемую нить, измеряют величину светового потока эа нитью, по которому судят о диаметре нити, о т л и ч а юшийся тем, что,с целью повьппения точности измерения, формирование измерительного луча осуществляют при помощи пары соосных одиночных световодов, осветительного и приемного, отношение диаметра приемного световода к диаметру измеряемой нити выбирают в пределах 1,1 — 2,5, в процессе измерения осуществляют колебания измеряемой нити в плоскости, перпенди кулярной оси световода, с амплитудой, превышающей сумму радиусов нити и приемного световода.
