Способ повышения гидрофобизируюшей способности водных растворов силиконатов щелочных металлов

Способ повышения гидрофобизируюшей способности водных растворов силиконатов щелочных металлов

Иллюстрации

Показать все

Реферат

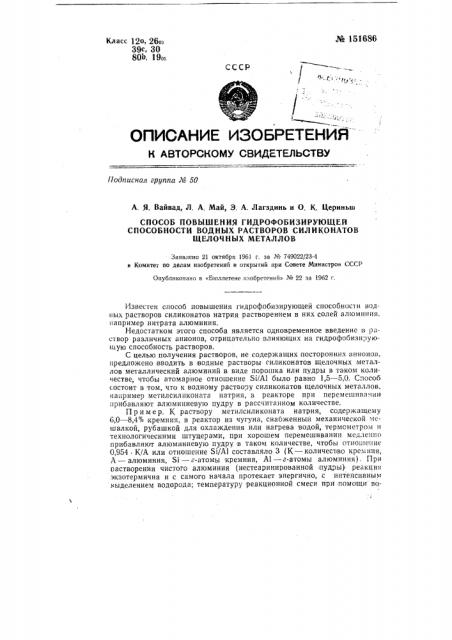

¹ 151686

Класс 12о, 26юз

39с, 30

301т, 19ю5 I

СССР

1

2;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ С8ИДЕТЕЛЬСТВУ

Подписная группа М 50

А. Я. Вайвад, Л, А. Май, Э. А. Лагздинь и О. К. Цериньш

СПОСОБ HOBbllllEHИЯ ГИДРОФОБИЗИРУЮЩЕЙ

СПОСОБНОСТИ ВОДНЫХ РАСТВОРОВ СИЛИКОНАТОВ

ЩЕЛОЧНЫХ МЕТАЛЛОВ

Заявлено 21 октября 1961 г. за № 749022/23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б)оллетене изобретений» № 22 за 1962 г.

Известен способ повышения гидрофобизирующей способности водных растворов силиконатов натрия растворением в них солей алюминия. например нитрата алюминия.

Недостатком этого способа является одновременное введение,в раствор различных анионов, отрицательно влияющих на гидрофобизирующую способность растворов.

С целью получения растворов, не содержащих посторонних BHèîíîè, предложено вводить в 1водные растворы гиликонатов щелочных, металлов металлический алюминий в виде порошка или пудры в таком количестве, чтобы атомарное отношение Si/À1 было равно 1,5 — 5,0. Способ состоит в том, что к водному раствору силиконатов щелочных металлов, например метилсиликоната натрия, в реакторе при перемешивании прибавляют алюминиевую пудру в рассчитанном количестве.

Пример. K раствору метилсиликоната натрия, содержащему

6,0 — 8,4% кремния, в реактор из чугуна, снабженныи механической мсшалкой, рубашкой для охлаждения или нагрева водой, термометром и технологическими штуцерами, при хорошем перемешивании медле;-шо прибавляют алюминиевую пудру в таком количестве, чтобы отношение

0,954 К/А или отношение Si/А1 составляло 3 (К вЂ” количество кремния, Л вЂ” алюминия, Si — г-атомы кремния, А1 — г-атомы алюминия). При пастворении чистого алюминия (нестеаринированной пудры) реакции экзотермична и с самого начала протекает энергично, с интенсивным выделением водорода; температуру реакционной смеси при помощи водяного охлаждения поддерживают:в пределах 50 — 80 (оптимальная температура зависит от емкости реактора и скорости прибавления алюминия). Растворение стеаринированного алюминиевого порошка (пудры) требует первоначального нагревания для омыления стеариновой кислотьг; в этом случае интенсивная реакция наступает при 35 — 45, и для регулирования ее скорости требуется последующее охлаждение.

При медленном ведении процесса растворения можно обойтись без нагрева и охлаждения.

После растворения всего количества алюминия продолжают еще перемешивать в течение 30 мин и декантируют или фильтруют полученный, почти прозрачный, желтоватый или бесцветный раствор. Выход — количественный.

Предмет изобретения

Способ повышения гидрофобизирующей способности водных растворов силиконатов щелочных металлов путем введения в их состав алюминия, отличающийся тем, что. с целью получения растворов, не содержащих посторонних анионов, B растворы вводят алюминий B виде порошка или пудры в таком количестве, чтобы атомарное отношение Si/À1 составляло 1,5 — 5.

Составитель Н. Джуринская

Редактор Н. И. Мосин Техред A. A. Кудрявипкая Корректор Г. С. Мосолова Подп, к печ. 4.XI-62 г. Формат бум. 70X108,/16 Объем 0,18 изд. л.

Зак. 10819 Тираж 660 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка 14.
