Реферат



Изобретение относится к испытательной технике. Цель изобретения - приближение условий испытаний к реальным условиям работы труб путем угловой фиксации контробразца от проворачивания. Предлагаемое устройство имеет основание, установленный на нем держатель 2 детали, связанный с ним привод 4 его перемещения, держатель контробразца. Узел 7 нагружения создает усилие прижатия контробразца к детали 3. Через определенные промежутки времени измеряют износ детали 3. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) GD 4 С 01 И 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4124585/25-28 (22) 25.09.86 (46) 23. 10.89. Бюл. М 39 (72) Д.А. Аркадьев и С.Г. Темкин (53) 620.178.16(088.8) (56) ясь Д.С. и др. Испытания на трение и износ. - Киев: Техника,1971, с. 4, рис. 58. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ДЕТАЛЕЙ НА ТРЕНИЕ И ИЗНОС (57) Изобретение относится к испытательной технике. Цель изобретения

2 приближение условий испытаний к реальным условиям работы труб путем угловой фиксации контробразца от проворачивания. Предлагаемое устройство имеет основание, установленный на нем держатель 2 детали, связанный с ним привод 4 его перемещения, держатель контробразца. Узел 7 нагружения создает усилие прижатия контробразца к детали 3. Через определенные промежутки времени измеряют износ детали.

3. 4 ил.

1516875

Изобретение относится к испытательной технике и может быть использовано для испытания труб на виброизнос °

Целью изобретения является приближение условий испытания к реальным условиям работы труб путем угловой фиксации контробразца от проворачивания. !О

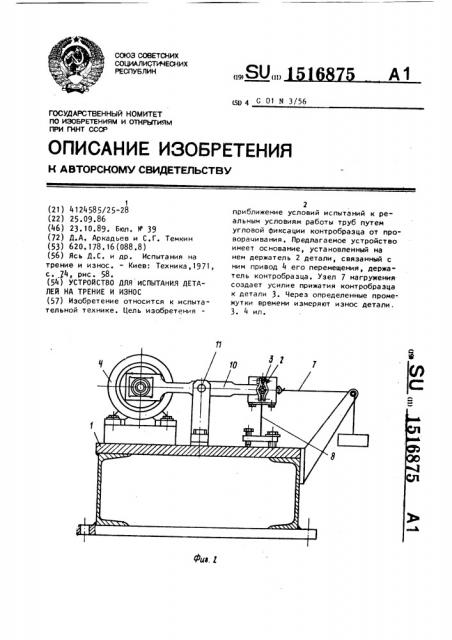

На фиг. l показано устройство, общий вид; на фиг. 2 - привод качательного движения; на фиг. 3 - конструкция узла трения, на фиг. 4 - схема работы узла трения. l5

Ус тройст во содержит ос нование 1, установленный на нем держа тел ь 2 детали 3, связанный с ним привод 4 его перемещения, держатель 5 контробразца 6, связанный с ним узел 7 нагружения, упругий элемент 8, один конец которого связан с основанием 1, другой - с держателем 5 контробразца 6, а в качестве привода 4 перемещения использован привод качательно- 25 го движения. Деталь 3 выполнена в виде однопролетной балки, установленной на двух жестких опорах 9. В середине пролета деталь 3 жестко соединяется держателем 2 с рычагом 10 привода 4. Ось 11 качания рычага 10 жестко закреплена на основании 1. По длине детали 3 может быть установлено равное количество держателей 5 контробразца 6 от точки присоединения ры- 35 чага 10. Отжимные болты 12 центрируют держатель 5 контробраэца 6 по отношению к детали 3. Контробразец 6 стопорится от проворачивания шпонкой 13, а в осевом направлении эажимается 40 втулкой 14. Контробраэец 6 делит держатель 5 со втулкой 14 на две камеры, одна и э которых пред на э на че на для подачи жидкого теплоносителя самотеком иэ бака через штуцер 15, а другая для слива жидкости с продуктами износа через штуцер 16 ° Уплотнение 17 предотвращает протекание жидкого теплоносителя из камер.

Устройство работает следующим образом.

Включают привод 4, который создает колебания держателя 2 детали 3.

Под действием усилия, создаваемого уэ лом 7 нагружения, контробразец 6 прижимается к колеблющейся детали 3.

Амплитуда колебания детали 3 переменна по ее длине. Через определенные промежутки времени измеряется износ детали 3.

Формула изобретения

Устройство для испытаний деталей на трение и износ, содержащее основаwe, установленный на нем держатель детали, связанный с ним привод его перемещения, держатель контробразца и связанный с ним узел нагружения, о т л и ч а ю щ е е с я тем, что, с целью приближения условий испытания к реальным условиям работы труб путем угловой фиксации контробраэца от проворачивания, оно снабжено упругим элементом, один конец которого связан с основанием, другой - с держателем контробраэца, а в качестве привода перемещения использован привод качательного движения.

151687

1б
