Устройство для определения прочности сцепления покрытия с подложкой при отслаивании

Устройство для определения прочности сцепления покрытия с подложкой при отслаивании

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, предназначено для определения прочности сцепления покрытия с подложкой при отслаивании и позволяет повысить точность путем обеспечения постоянства угла отслаивания. Фиксатором 6 устанавливают угол α<SB POS="POST">т</SB> поворота балки 3, обеспечивающий перемещение без трения каретки 4 в направляющих балки 3. Отслаивающую нагрузку к свободному концу покрытия 14 прикладывают от нагружателя 7 посредством гибкой тяги 8, которая охватывает образующую поверхность упорного ролика 5, отклоняет его, а вместе с ним перемещает каретку 4 под действием равнодействующей силы F<SB POS="POST">K</SB>. При этом угол приложения нагрузки к покрытию 14 остается постоянным. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВБТСНИХ

РЕСПУБЛИК (191 (И1

А1 (504 G Ol N 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

OC YQAPC TBEHHblA HOMHTET

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ Гкнт ССа (21) 4354788/25-28 (22) 04.01 ° 88 (46) 23.10,89, Бюл. № 39 (71) Всесоюзный заочный институт текстильной и легкой проиппленности (72) С.П,Александров и И,П.Сухарев (53) 620.179.4 (088 ° 8) (56) Авторское свидетельство СССР

¹ 989399, кл ° G 01 N 19/04, 1981.

Авторское свидетельство СССР № 13239231 кл. G 01 N 19/04, 1987. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СЦЕППЕ1ИЯ ПОКРЫТИЯ С ПОДЛОЖКОЙ

ПРИ ОТСЛАИВАНИИ (57) Изобретение относится к испытательной технике, предназ начено для определения прочнос

2 крытия с подложкой при отслаивании. и позволяет повысить точность путем обеспечения постоянства угла отслаивания. Фиксатором 6 устанавливают угол о(поворота балки 3, обеспечивающий перемещение без тоения каретки

4 в направляющих балки 3 ° Отслаивающую нагрузку к свободному концу покрытия 14 прикладывают от нагружателя 7 посредством гибкой тяги 8, которая охватывает образующую поверхность упорного ролика 5, отклоняет его, а вместе с ним перемещает каретку 4 под действием равнодействующей силы

F „, При этом угол приложения нагрузки к покрытию 14 остается постоянным.

1 ф- I ил, 3 15169

Изобретение относится к испытательной технике, а именно к устройствам для определения прочности сцепления покрытий с подложками при от5 слаивании, Целью изобретения является повышение точности определения прочности

1сцепления покрытия с подложкой путем обеспечейия постоянства угла отслаива- 10 ния и расширение эксплуатационных воэможностей путем обеспечения различных углов приложения нагрузкй к плоскости контакта покрытия с подложкой.

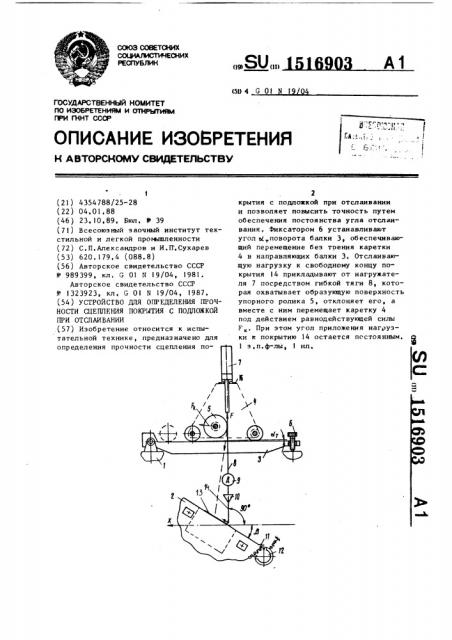

На чертеже показана схема предла- 15 гаемого устройства

Устройство содержит станину 1 установленный на ней с возможностью поворота держатель 2, шарнирно закрепленную на станине 1 балку 3 с направ- 20 ляющими, размещенную а .направляющих каретку 4 с упорным роликом 5, фиксатор 6 положения балки 3, размещенный на станине 1 со стороны свободного конца балки 3, нагружатель 7, жестко закрепленный на каретке 4, последо— вательно связанные с нагружателем 7 посредством гибкой тяги 8 силоизиеритель 9 и захват 10.

На одном из концов держателя 2 вы- 30

I полнен зубчатый сектор 11, а устройство содержит закрепленную на станине 1 с возможностью поворота шестерню !2, взаимодействующую с зубчатыи сектором 11 держателя 2, Ролик 5 взаи"35 модействует своей образукщей поверхностью с гибкой тягой 8, Устройство работает следующим образом, Подложку 13 закрепляют в держате-. 4p ле 2 станины 1 и поворачивают его посредством шестерни 12 и зубчатого сектора 11 относительно оси Х на испытуелый угол Р, Свободный конец отслаиваемого покрытия 14 закрепляют в захвате 45

10, Фиксатором 6 устанавливают угол

eL =arctg ш балки 3, где р- коэффициент т трения каретки 4 в направлющих балки

3, Заданный угол Ы обеспечивает перемещение каретки А в направляющих бал-50 ки 3 без трения. Приводят в действие нагружатель 7, который посредствои гибкой тяги 8 через силоизмеритель 9 и захват 10 передает нагрузку СвободHoMjj концу отслаиваемого покрытия 14 и отрывает его от подложки 13, По меО3 4 ре нагружения гибкая тяга 8 охьатьиает образующую поверхность упорного ролика 5, Под действием силы F образуется равнодействуюшая сила Е„, отклоняющая ролик 5, а вместе с нии перемешается каретка 4 в направляющих балки 3, Благодаря углуо подъема балки 3 каретка 4 перемещается без трения в направляющих балки 3, поэтому даже при незначительном охвате гибкой тягой 8 упорного ролика 5 происходит смещение каретки 4, а угол приложения нагрузки остается постоянным.

Свободное перемещение каретки 4 в направляющих балки 3 обеспечивает автоматическое поддержание постоянного угла отслаивания покрытия 14 от подложки 1 3, Измеряют величину отрывающей нагрузки силоизмерителем 9 и рассчитывают прочность сцепления по известным формулам, Формула изобретения

1. Устройство для определения прочности сцепления покрытия с подложкой при отслаивании, содержащее станину, установленный на ней держатель подложки, нагружатель и последовательно связ анные с ним посредством гибкой тяги силоизмеритель и захват свободного конца отслаиваемого покрытия, о т л н ч а ю щ е е с я тем, что, с целью повышения точности опрЕделения путем обеспечения постоянства угла отслаивания, оно снабжено шарнирно закрепленной на станине балкой с направляющими, размещенной в направляю щих кареткой с упорным роликом, взаи" модействующим своей образующей поверхностью с гибкой тягой, н фиксатором положения балки, размещенным на станине со стороны свободного конца балки, а нагружатель жестко закреплен на каретке.

2. Устройство п,1, о т л и ч а ющ е е с я тем, что, с целью расширения эксплуатационных возможностей, держатель установлен с возможностью поворота относительно станины и имеет на одном из концов зубчатый сектор, а устройство снабжено закрепленной на станине с возможностью поворота шестерней, взаимодействующей с зубча тыи сектором держателя,
