Устройство для рентгенографического контроля

Устройство для рентгенографического контроля

Иллюстрации

Показать все

Реферат



Изобретение относится к физической химии, а именно к средствам рентгенографического контроля взаимодействия пористых сорбентов с растворами реагентов при технологических изысканиях. Цель изобретения - расширение экспериментальных возможностей устройства благодаря определению структурных изменений при взаимодействии твердого тела с жидким реагентом. Устройство имеет камеру-реактор 1, смонтированную на валу гониометра 24. Камера-реактор 1 представляет собой герметичный сосуд с крышкой 4, через которую производят замену образца 3 в держателе 2. Дно крышки 4 выполнено из бериллия. Держатель 2 установлен на подпружиненной головке телескопически выдвижного прижима с приводом 10. Камера-реактор 1 снабжена средствами регулирования и поддержания заданных физико-химических параметров системы в ходе процесса. Благодаря размещению образца 3 на устройстве с телескопическим выдвижением держателя 2, обеспечивается возможность без нарушения процесса периодически подавать образец 3 до соприкосновения с бериллиевым окном 11 и производить рентгенографирование в этом положении. 1 ил.

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111 (511 4 G 01 N 23/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТ0РСХОМУ СВИДЕТЕПЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4368171/31-25 (22) 26.01.88 (46) 23.10.89. Бюл. В 39 (71) Институт проблем комплексного освоения недр АН СССР (72) И.В.Зверев, Ф.А.Шкуратов и М.О.Долгова (53) 621.386 (088.8) (56) Бондарик Г.К. и др. Текстура и деформация глинистых пород. M.:

Недра, 1975, с.48-49.

2 (54) УСТРОЙСТВО ДЛЯ РЕНТГЕНОГРАФИЧЕСКОГО КОНТРОХ1Я (57) Изобретение относится к физической химии, а именно к средствам рентгенографического контроля взаимодействия пористых сорбентов с растворами реагентов при технологических изысканиях. Цель изобретения — расширение экспериментальных воэмозностей устройства благодаря определению структурных изменений при взаимодей1516917 ствии твердого тела с жпдкии реагентом. Устройсгво имеет камеру-реактор

1, смонтированную на валу гониометра 24, Камера-реактор 1 представляет

5 собой Герметичный сосуд с крышкой 4, через которую производят замену образца 3 в держателе 2. Дно крьппки 4 выполнено из бериллия. Держатель 2 установлен ыа подпружиненной головке телескопически выдвижного прижима с приводои 10. Камера-реактор 1 снаб1!эобретеппе относи ся к фп: с:вской химии, а именно к средстваи реHT1 Qнографпческого контроля взаимодействия пористых сорбе п ов с раствораии реагентов при технологических изыс-каниях.

Цель изобретения — расширени . экспериментальных воэможностей устройства благодаря определению структурных изменений при взаимодействии твердого тела с жидким реагентои.

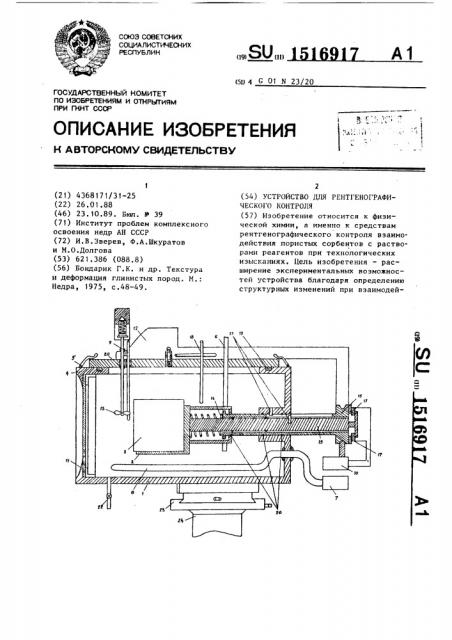

На чертеже представлена принципиальная cxeèà óñòðîéñòâà ?!ля релтгенографичсского контропя.

Устройство содержит камеру-реактор 1, держатель 2 образца, образец

3, крышку 4 камеры, зажимы 5, тр,бку 6 для подачи реагента, устройство 7 подачи теплоносителя, териоэлемент 8, кожухи 9 датчиков, привод

10 держателя образца, окно 11 камеры, подъемное устройство 12, мешалку 13, пружины 14, шток 15 держателя образ- 40 ца, телескопический толкатель 16, контактную пару 17, кожухи 18 дополнительных датчиков, гермеГиэиpyющyю прокладку 19, уплотнительные манжеты

20, шплинты 21, сливную трубку ?2, юстировочное устройство 23 и вал гониометра 24.

Устройство работает следующим образом. S0

В камеру-реактор 1 на держатель 2 образца помещают образец 3, камерареактор закрывается крышкой 4, удерживаемой зажимами 5, через трубку 6 в камеру подают жидкий peare»x включа ют устройство 7 подачи теплоносителя, подавая теплоноситель в териоэлемент

8, Датчиками, помещенными в кожухи

9, контролируют температуру в камере, жена средствами .регулирования и поддержания заданных физико-химических. параметров системы в ходе процесса.

Благодаря размещению образца 3 на устройстве с телескопическим выдвижением деражателя 2 обеспечивается возможность беэ нарушения процесса периодически подавать образец 3 до соприкосновения с бериллиевым окном

11 и производить рентгенографирование в этом положении. 1 ил.

1 а также физико-химические параметры реагента. После завершения насыщения образца реагентом включают привод

10 держателя образца, перемещающее образец к окну 1! камеры одновременно с перемещением образца подъемное устройство 12 выводит мешалку 13 и датчики эа пределы образца. При соприкосновении образца 3 с окном камеры пружина 14 деформируется, при этом шток 15 держателя образца 3 перемещается относительно толкателя 16, размыкая контактную пару 17. Во время съемки рентгенограммы термодинамические и физико-химические условия в камере контролируются датчиками, помещенными в кожухи 18, крышка и подвижные детали камеры герметизируются прокладками 19 и манжетами 20, шплинты 21 предотвращают проворот оси держателя образца и толкателя относительно камеры-реактора. После завершения дифрактометрических исследований реагент сливают через трубку

22 с краном. Камера укреплена на юс" тировочном устройстве 23, опирающемся на вал гониометра 24. формула изобретения

Устройство для рентгенографического контроля, включающее камеру-реактор с бериллиевым окном, держатель образца со средством прижима образца к бериллиевому окну, о т л и ч а ю— щ е е с я тем, что, с целью расширения экспериментальных возможностей устройства благодаря определению структурных изменений при взаимодействии твердого тела с жидким реагентом, держатель образца выполнен в виде телескопически выдвижного прижи1516917

6 ство снабжено приводом телескопического прижима и средствами регулирования и поддержания заданных физикохимических параметров системы. ма с подпружиненной головкой на конце, снабженной штоком, проходящим вдоль оси телескопического прижима внутри него, при этом устройСоставитель Е.Сидохин
