Устройство для рентгенографии материалов

Устройство для рентгенографии материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к рентгенографическому исследованию различных материалов в виде плоских образцов, а также к высокотемпературной рентгенографии катализаторов непосредственно в условиях химической реакции. Цель изобретения - осуществление возможности рентгенографирования плоских образцов и улучшение герметизации камеры-реактора при рентгенографии катализаторов. Устройство содержит держатель 7 плоских неподвижных образцов, на базовых плоскостях которого выполнен цилиндрический вырез на глубину, равную толщине бериллиевой шайбы 11 и упорного кольца 12. Кольцо 12 прижимает шайбу 11 к кромке углубления 2 для загрузки катализатора, выполненного в камере-реакторе 1, посредством штока 8 с пружиной 9, проходящего через кронштейн 10, закрепленный на стойке держателя 7. Отверстия в камере-реакторе 1 для ввода и вывода газового потока и термопары выполнены под углом к оси камеры-реактора 1, обеспечивающим упор штока 8 в центрировочный конус в противоположной торцовой части камеры-реактора 1. Для рентгенографии материалов в виде плоских образцов убирают камеру-реактор 1 и на ее место устанавливают плоский образец, прижимая его с помощью штока 8 и пружины 9 непосредственно к поверхности базовых плоскостей держателя 7. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (11 1 G 01 N 23/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

10 У

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСМОМУ СВИДЕТЕЛЬСТВУ (21) 4379962/24-25 (22) 05.01.88 (46) 23.10.89. Бюл. У 39 (72) Л.М,Родин и И.А.Рыжак (53) ° 621.386(088.8) (56) Авторское свидетельство СССР

У 1081492, кл. С 01 N 23/20, 1983.

Ширяев П.А. Рентгенофаэовое исследование сложных оксидных катализаторов в ходе каталитической реакции окисления пропилена. — Кинетика и катализ. Т.25, 1984, вып.5, с.1164.

2 (54) УСТРОЙСТВО ДЛЯ РЕНТГЕНОГРАФИИ

1 "ТКГПЛЛОВ (57) Изобретение относится к рентген графическому исследованию различных материалов в виде плоских образцов, а также к высокотемпературной рситгенографии катализаторов непосредственно в условиях химической реакции. Цель изобретения — осуществление возможности рентгенографирования плоских образцов и улучшение герметизации камеры-реактора при рентгено1516918 графии катализаторов. Устройство содержит держатель 7 плоских неподвижных образцов, на базовых плоскостях которого выполнен цилиндрический вы5 рез на глубину, равную толщине бериллиевой шайбы 11 и упорного кольца

12, Кольцо 12 прижимает шайбу 11 к кромке углубления 2 для загрузки катализатора, выполненного в камере-ре- 10

;акторе 1, посредством штока 8 с пружиной 9, проходящего через кронштейн

10, закрепленный на стойке держателя 7. Отверстия в камере-реакторе

Изобретение относится к области рентгенографии,материалов в виде плоских образцов.

Целью изобретения является осуществление воэможности рентгенографирования плоских образцов и улучшение герметизации камеры-реактора при рентгенографии катализаторов.

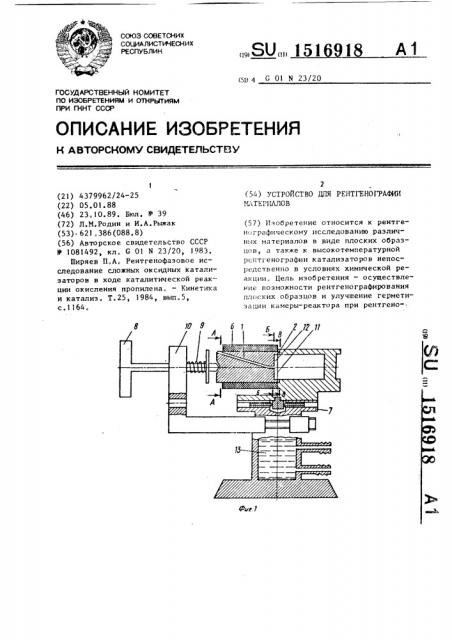

На фиг.1 показано устройство для рентгенографии материалов, общий вид, на фиг.2 — сечение А-А на фиг.1; на

30 фиг.3 — сечение Б-Б на фиг.l на фиг.4 — сечение В-В на фиг.1. Элементами устройства являются камера-реактор 1 с углублением 2 для загрузки катализатора, отверстиями 3 и 4 для ввода и вывода газового потока и термопары 5, нагревательный элемент 6, в качестве которого используют цилиндрическую электропечь, держатель 7 плоских неподвиж- 40 ных образцов, шток 8, прижимающийся пружиной 9 к корпусу камеры-реактора

1, проходящий через кронштейн 10, бериллиевая шайба 11, прилегающая одной стороной непосредственно к по- 45 верхности катализатора и кромке торцовой части камеры-реактора 1; а другой — к упорному кольцу 12, расположенному, как и шайба 11, в виреэе базовых плоскостей держателя, полость 13 в стойке держателя, предназначенная для термоизоляции гониометра при рентгенографии материалов, в частности катализаторов, в камеререакторе 1 при повышенных температу55 рах для него через полость 13 осуществляют поток теплоносителя (водопроводной воды). Камера-реактор 1 соединена на входе с системой пода1 для ввода и вывода газового потока и термопары выполнены под углом к оси камеры-реактора 1, обеспечивающим упор штока 8 в центрировочный конус в противоположной торцовой части камеры-реактора 1. Для рентгенографии материалов в виде плоских образцов убирают камеру-реактор 1 и на ее место устанавливают плоский образец, прижимая его с помощью штока 8 и пружины 9 непосредственно к поверхности базовых плоскостей держателя 7..

4 ил. чи газовой смеси и на выходе — с хроматографом.

Устройство работает следующим образом.

Держатель 7 плоских неподвижных образцов устанавливают на гониометр рентгеновского дифрактометра.

На стойке держателя закрепляют кронштейн 10 со штоком 8 и пружиной 9.

Затем производят юстировку держа-. теля. При этом для установки монокристалла кварца на базовые плоскости держателя используют шток 8 с пружиной 9. После проверки правильности юстировки держателя 7 съемкой характерного пятиплета порошка -кварца на держатель 7 устанавливают камеру-реактор 1, снабженную нагревательным элементом 6, с загруженным катализатором и наложенными на него бериллиевой шайбой 11 и упорным кольцом 12 так, что коль цо с шайбой находится в цилиндрическом углублении 2 на базовых плоскостях держателя 7. Таким образом совмещают отражающую поверхность катализатора, непосредственно прилегающую к бериллиевой шайбе, с отъюстированными базовыми плоскостями держателя, после чего проводят съемку катализатора. Средства подачи и контроля газовой среды, а также нагревания и регулировки температуры позволяют проводить такую съемку непосредственно в условиях химической реакции в камере-реакторе на исследуемом катализаторе, Рентгенографирование других материалов в виде плоских образцов не требует дополнительной переюстировки. формула изобретения

В-В

А-л

4ие. Я

Фиг. Я

Составитель О.Алешко-Ожевский, Редактор Н,Бобкова Техред Л.Олийнык Корректор В. Гнрняк

Заказ 6384/46.

Тираж 789

Подпи с но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 о

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 15

Для этого убирают камеру-реактор l u на ее место устанавливают плоский образец, прижимая его с помощью штока

8 и пружины 9 непосредственно к поверхности базовых плоскостей держателя 7.

Устройство для рентгенографии материалов, включающее держатель образца с термоизоляционным элементом, нагреватель и камеру-реактор с углублением в торцовой части для размещения образца, бериллиевым окном, отверстиями для ввода н вывода газового потока и термопары, о т л и ч а ю щ ее с я тем, что, с целью осуществления возможности рентгенографирования плоских образцов и улучшения герметизации камеры-реактора, в камере-ре16918 6 ак торе со стороны, противоположной торцу с углублением для размещения образца, выполнено центрировочное ко5 ническое углубление, в устройство введено упорное кольцо, а в качестве держателя использован держатель плоских образцов, на стойке которого закреплен кронштейн со штоком, упирающимся в центрировочное коническое углубление, и пружиной для прижима образца к базовой плоскости держателя, в которой выполнен цилиндрический вырез на глубину бериллиевого

15 окна и упорного кольца, помещенного в этот вырез для прижима бериллиевого окна к кромке углубления для раз-. мещения образца, а отверстия для ввода и вывода газового потока и термо20 пары выполнены под углом к оси камеры-реактора.
