Реферат



Класс 21а )8/02

- 4 Я 69. 7

СССР

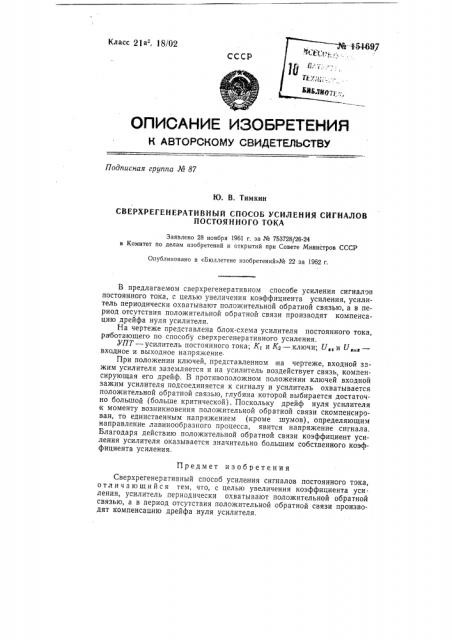

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 87

Ю. В. Тимкин

СВЕРХРЕГEHEPATHBHblA СПОСОБ УСИЛЕНИЯ СИГНАЛОВ

ПОСТОЯННОГО ТОКА

Заявлено 28 ноября 1961 г. за № 753728/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений»№ 22 за 1962 г.

В предлагаемом сверхрегенеративном способе усиления сигналов постоянного тока, с целью увеличения коэффициента усиления, усилитель периодически охватывают положительной обратной связью, а в период отсутствия положительной обратной связи производят компенсацию дрейфа нуля усилителя.

На чертеже представлена блок-схема усилителя постоянного тока, ра ботающего rro способу сверхрегенеративного усиления.

УПТ вЂ” усилитель постоянного тока; Кi и К вЂ” ключи; U, è U,„»â€” входное и выходное напряжение.

При положении ключей, представленном яа чертеже, входной зажим усилителя заземляется и на усилитель воздействует связь, компенсирующая его дрейф. В противоположном положении ключей входной зажим усилителя подсоединяется к сигналу и усилитель охватывается положительной обратной связью, глубина которой выбирается достаточно большой (больше критической) . Поскольку дрейф нуля усилителя к моменту возникновения положительной обратной связи скомпенсирован, то единственным напряжением (кроме шумов), определяющим направление лавинообразного процесса, явится напряжение сигнала.

Благодаря действию положительной обратной связи коэффициент усиления усилителя оказывается значительно большим собственного коэффициента усиления.

Предмет изобретения

Сверхрегенеративный способ усиления сигналов постоянного тэка, о тл и ч а ю шийся тем, что, с целью увеличения коэффициента усиления, усилитель периодически охватывают положительной обратной связью, а в период отсутствия положительной обратной связи производят компенсацию дрейфа нуля усилителя. № 151697

Редактор Б.В. Гурчев Техред Т, A. Курилко Корректор Н. В. Щербакова

Типография ЦБТИ, Москва, Петровка, 14.

Подп. к печ. 9.XI-62 г.

Зак. 11227

ЦБТИ Комитета по делам

Москва

Формат бум. 70Х108 /м Объем 0,18 изд. л

Тираж 700 Цена 4 коп: изобретений и открытий прн Совете Министров СССР
