Сверхрегенеративный усилитель сигналов постоянного тока

Сверхрегенеративный усилитель сигналов постоянного тока

Иллюстрации

Показать все

Реферат



Класс H 031; 21а" 1802 № 151699

1 Û

r з Е.;:, у„

СССР

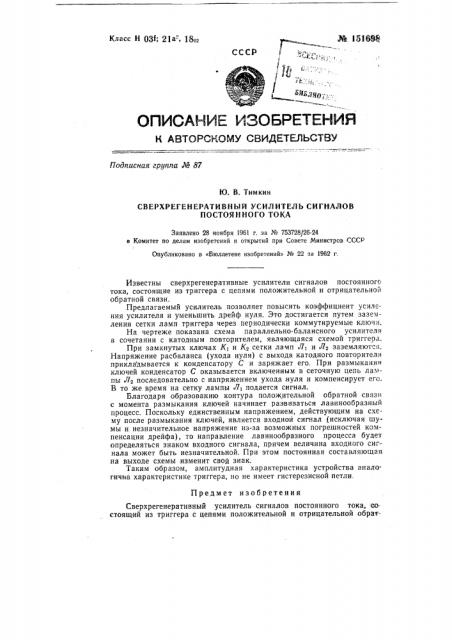

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Подписная группа М 87

Ю. В. Тимкин

СВЕРХРЕГЕНЕРАТИВНЬ1Й УСИЛИТЕЛЬ СИГНАЛОВ

ПОСТОЯННОГО ТОКА

Заявлено 28 ноября 1961 r. за № 753728/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 22 за 1962 r.

Предмет изобретения

Сверхрегенеративный усилитель сигналов постоянного тока,:состоящий из триггера с цепями положительной и отрицательной обрачИзвестны сверхрегенеративные усилители сигналов постоянного тока, состоящие из триггера с цепями положительной и отрицательной обратной связи.

Предлагаемый усилитель позволяет повысить коэффициент усиления усилителя и уменьшить дрейф нуля. Это достигается путем заземления сетки ламп триггера через пепиодически коммутируемые ключи, На чертеже показана схема параллельно-балансного усилителя в сочетании с катодным повторителем, являющаяся схемой триггера.

При замкнутых ключах Al и К2 сетки ламп Л и Л заземляю1 "я.

Напряжение расбаланса (ухода нуля) с выхода катодного повторителя прикладывается к конденсатору С и заряжает его. При размыкание ключей конденсатор С оказывается включенным в сеточную цепь лампы Ля последовательно с напряжением ухода, нуля и компенсирует его.

В то же время на сетку лампы J7> подается сигнал.

Благодаря образованию контура положительной обратной связи с момента размыкания ключей начинает развиваться лавинообразный процесс. Поскольку единственным напряжением, действующим на схему после размыкания ключей, является входнои сигнал (исключая шу» мы и незначительное напряжение из-за возможных погрешностей компенсации дрейфа), то направление лавинообразного процесса будет определяться знаком входного сигнала, причем величина входного сигнала может быть незначительной. При этом постоянная составляющая на выходе схемы изменит свой знак.

Таким образом, амплитудная характеристика устройства аналогична характеристике триггера, но не имеет гистерезисной петли. ной связи, отличаю1цийся тем, что, с целью повышения коэффициента усиления усилителя и уменьшения дрейфа нуля, сетки ламп триггера заземлены через периодически коммутируемые ключи.

% о — С::::„1

1 дх

Е2

Составитель О. Артамонов

Редактор И, Л. Корчеико Техред А. А. Камышиикова Корректор Г. Кудрявцева

Поди. к печ. 15.XI-62 г. Формат бум. 70X108 /1, Объем О,!8 изд. л.

Лак. 11005 Тираж 700 Цена 4 коп.

ЦВЕТИ Комитета по делам изобретений и откргятий при Совете Министров СССР

Москва, Центр, М, Черкасский пер., a. 2/6.

Типография ЦБТИ, Москва, Петровка 14,
