Разъемное электромеханическое соединение деталей

Разъемное электромеханическое соединение деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к электромеханике и может быть использовано в различных отраслях, в частности в радиоэлектронике для установки различных элементов на печатные платы с обеспечением электрического контакта. Цель изобретения - повышение технологичности конструкции и упрощение сборки - достигается за счет того, что в разъемном электромеханическом соединении деталей 7 /вторая деталь не показана/, содержащем винт 1 и промежуточный элемент из электропроводного материала, последний выполнен в виде шайбы 2 с язычком 4 в форме желоба, а образующая 5 отверстия 6 детали 7 выполнена по длине не больше, чем шаг резьбы винта 1. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) 01) А1 д11 4, Н 05 К 3/30

6 (и(. !Зй И г jf -,, .;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯЫ

ПРИ ГКНТ СССР

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4365080/24-21 (22) 18.01.88 (46) 23.10.89.вюл.9 39 (72) В.А.Драгунов (53) 621.396.67.7(088.8) (56) Фролов А.Д. Соединения в конструкциях радиотехнических изделий.

М.-Л.: Энергия, 1966, с. 421-422, рис. 7-4,б.

Патент США Р 4570338, кл. 29-845, Н 05 K 3/30 ° 1986. (54) РАЗЪЕМНОЕ ЭЛЕКТРОМЕХАНИЧЕСКОЕ

СОЕДИНЕНИЕ ДЕТАЛЕЙ (57) Изобретение относится к электромеханике и монет быть использовано в различных отраслях, в частности

2 в радиоэлектронике дпя установки различных элементов на печатные платы с обеспечением электрического контакта. Цель изобретения — повышение технологичности конструкции и упрощение сборки — достигается за счет того, что в разъемном электромеханическом соединении деталей 7 (вторая деталь не показана), содерхащем винт 1 и промешуточный элемент из электропроводного материала, по-.. следний выполнен в виде шайбы 2 с язычком 4 в форме шелоба, а образующая 5 отверстия 6 детали 7 выполнена по длине не больше, чем mar резьбы винта 1. 1 э.п. ф-лы, 3 кл.

1517147

Изобретение относится к электромеханике и может быть использовано в различных отраслях промышленности, в частности в радиоэлектронике для установки различных элементов на печатные платы с обеспечением электрического контакта.

Цель изобретения — повышение технологичности конструкции и упрощение сборки эа счет упрощения конструкции отдельных элементов соединения и отказа от использования специального оборудования при его реализации.

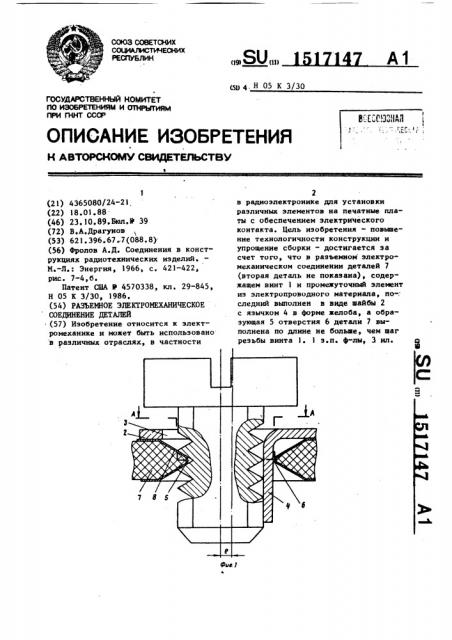

На фиг.! изображено разъемное электромеханическое соединение деталей, общий вид; на фиг.2 — сечение

А-А на фиг.1; на фиг.3 — то же, с наложением .сечений одной иэ соединяемых деталей (I-IV).

Разъемное электромеханическое соединение деталей содержит винт 1 и промежуточный элемент в виде выполненной из электропроводного материала шайбы 2 с отверстием 3, со 25 стенкой которого сопряжен одним своим концом язычок 4, другой конец которого ориентирован вдоль оси отверстия

3. Поперечное сечение язычка 4 может быть выполнено в форме желоба. 30

Длина образующей 5 отверстия 6 одной иэ соединяемых деталей 7 (другая деталь условно не показана) выполнена по величине не более величины шага резьбы винта 1. Деталь 7 может представлять собой, например, пластину из тонколистового токопроводящего материала или, например, печатную плату, на стенке отверстий 6 которой нанесено металлическое покрытие 8.

При соединении деталей язычок 4 . шайбы 2 размещают в отверстии 6 детали 7, в результате чего геометрические оси отверстий 3 и 6 соответственно 4> шайбы 2 и детали 7 смещаются на некоторую величину е. После этого устанавливают на шайбу 2 вторую деталь, ВВо дят в отверстие этой детали и в отверстие 3 шайбы 2 винт 1 и начинают его вращать. При этом за счет того, что продольная геометрическая ось винта 1 смещена относительно геометрической оси отверстия 3, длина образующей которой меньше или равна шагу резьбы винта 1, последний частью своей винтовой поверхности образует реэьбовую лару с частью поверхности стенок отверстия 3, прижимаясь другой частью своей винтовой поверхности к язычку 4 шайбь; 2, который в свою очередь прижимается к стенке отверстия 6 детали

7, что в целом, после полного завинчивания винта 1, обеспечивает получение электромеханического соединения деталей между собой.

Рассоединение деталей осуществляют в обратной .последовательности.

Выполнение промежуточного элемента в виде шайбы с язычком в форме желобка, сопряженного со стенкой отверстия шайбы и ориентированного вдоль его геометрической оси, а также выполнение длины образующей отверстия одной из соединяемых деталей не более шага резьбы винта позволяет повысить технологичность конструкции разъемного электромеханического соединения деталей и упростить их сборку.

Формула изобретения

1. Разъемное электромеханическое соединение деталей преимущественно для печатных плат, содержащее установленный в отверстии одной из деталей промежуточный элемент из электропроводного материала и винт, размещенный в соосных отверстиях другой детали и промежуточного элемента, о т л и— ч а ю щ е е с я тем, что, с целью повышения технологичности конструкции и упрощения сборки, промежуточный элемент выполнен в виде шайбы с язычком, сопряженным одним концом со стенкой отверстия шайбы и ориентированным другим концом вдоль геометрической оси того же отверстия, а высота образующей отверстия первой детали выполнена равной или меньшей шага винта, установленного с возможностью образования резьбовой пары со стенками данного отверстия.

2. Соединение по п.1, о т л и— ч а ю щ е е с я тем, что поперечное сечение язычка выполнено в форме желоба.

1з17147

Л-А

Фмс. 2

A-Л

Составитель 11. Сотников

Техред Л.Сердюкова Корректор Т.Палий

Редактор И.Ымакова

Заказ 6403/57

Тираж 775

Подписное
