Поворотное формующее устройство для фаршенаполнительной машины
Патент 1517895
Авторы
Классы МПК
Поворотное формующее устройство для фаршенаполнительной машины
Иллюстрации
Реферат
Изобретение относится к мясной промышленности и может быть использовано на мясоперерабатывающих предприятиях в машинах для формования колбасных батонов в гофрированную оболочку. Целью изобретения является повышение надежности работы устройства при одновременном уменьшении его габаритов. Поворотное формующее устройство содержит корпус 1, патрубок 2 для соединения с фаршенаполнительной машиной, поворотный двухпозиционный диск 3 с цевками 4 и 5, стопорное кольцо 6 и пневмопровод. При этом в корпусе выполнена полость 8, сообщенная с пневмопроводом и разделенная шибером на две части, причем шибер установлен на оси 12, а двухпозиционный диск смонтирован на конце этой оси. 2 ил.
СОЮЗ СООЕТСКИХ
РЕСГ1УБ/ИК
„.SU„„15) А1 (5р 4 А 22 С 7/00
It Г 1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ф
У 2
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4320565/25-13
\ (22) 26.10 ° 87 (46) 30.10.89. Бюл. У 40 (71) Экспериментально-конструкторское бюро Брестского машиностроительного завода (72) А.А.Куликов, H.Ó.Лящук и А.В.Волосевич (53) 637.523.7(088.8) (56) Инструкция по обслуживанию автомата FCA 3452 фирмы NIDECKER, ФРГ, 1983.
У (54) ПОВОРОТНОЕ ФОРМУИЦЕЕ УСТРОЙСТВО
ДЛЯ ФАРЫЕНАПОЛНИТЕЛЬНОЙ MAlilHHbl (57) Изобретение относится к мясной промышленности и может быть использовано на мясоперерабатывающих пред2 приятиях в машинах для формования колбасных батонов в гофрированную оболочку. Целью изобретения является повышение надежности работы устройства при одновременном уменьшении его габаритов. Поворотное формующее устройство содержит корпус 1, патрубок
2 для соединения с фаршенаполнительной машиной, поворотный двухпоэицнонный диск 3 с цевками 4 и 5, стопорное кольцо 6 и пневмопровод. При этом в корпусе выполнена полость 8, сообщенная с пневмопроводом и разделенная шибером на две части, причем шибер установлен на оси 12, а двухпозиционный диск смонтирован на конце этой оси. 2 ил, 1517895 ным диском 3 поворачивается до упора.
Ось цевки с вновь одетой оболочкой совмещается с осью фаршепровода 13.
Далее цикл повторяется
Выполнение в одном корпусе фаршепровода и полости, разделенной на две части шибером, обеспечивает уменьшение габаритных размеров поворотного устройства и повышает надежность в работе. Применение данного устройства позволяет также повысить производительность путем исключения ручной операции при смене позиции цевок поворотного диска.
Формула изобретения
Составитель
Редактор С. Лисина Техред Л,Олийнык
Корректор О.Ципле
Заказ б514/7 Тираж 38Ь Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР !
13035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,!О!
Изобретение относится к мясной промышленности и может быть использовано на мясоперерабатывающих предприятиях.
Цель изобретения - повышение надежности в работе поворотного формующего устройства при одновременном уменьшении его габаритов.

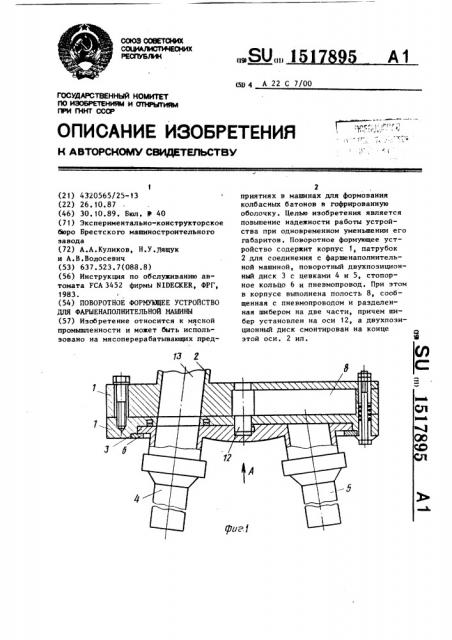

На фиг. 1 схематически показано предлагаемое устройство, разрез; на фиг. 2 — вид А на фиг. 1.
Поворотное формующее ус. тройство дпя фаршенаполнительной машины содержит корпус 1, патрубок 2 для соединения с фаршенаполнительной машиной, поворотный двухпозиционный диск 3 с цевками 4 и 5, стопорное кольцо 6 и пневмопривод 7 для поворота диска. При этом в корпусе выполнена полость 8, сообщенная с пневмоприводом и разделенная шибером
9 на две части: 10 и 11, причем шибер 9 установлен на оси 12, а двухпозиционный диск 3 смонтирован на конце этой оси. В корпусе 1 выполнен также фаршепровод 13.
Устройство работает следующим образом.
Во время формования колбасных батонов на одной цевке, на другую одевается колбасная оболочка. После окончания оболочки подается воздух в части 1О ипи 11 полости 8. Ыибер 9 с осью 12 и двухпозиционным поворотПоворотное формующее устройство для фаршенаполнительной машины, состоящее нз корпуса, в котором выполнен фаршепровод, патрубка для соединения с фаршенаполнительной машиной, двух" позиционного диска с цевками, стопорного кольца и пневмопривода для поворота диска, отличающееся тем, что, с целью повышения надежности в работе при одновременном уменьшении габаритов, в корпусе выполнена полость, сообщенная с пневмоприводом и разделенная шибером на две части, причем последний укреплен на осн, а двухпозиционный диск смонтирован на конце этой оси.
35, мл
