Реферат



Изобретение относится к конструкции мельницы для измельчения различных материалов с твердостью не более 2,5 по шкале Мооса. Цель изобретения - регулирование тонины помола. Мельница имеет квадратную в плане помольную камеру 1 и диск 4 в виде треугольника одинаковой ширины, установленный в камере 1 на подшипнике 10 и связанный с приводом 9 посредством карданного вала 8. Диск 4 выполнен с призматической 5 и пирамидальной 6 частями, соответственно камера 1 имеет призматическую 2 и пирамидальную 3 части, а подшипник 10 установлен на домкрате 11 для изменения зазора между пирамидальными частями камеры 1 и диска 4 путем подъема-опускания подшипника 10 домкратом 11. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1518007 А 2!

5 ) 4 В 02 С 7/00.. ".?NNlf!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

О

CO

CO 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 1150026 (21) 4335010/23-33 (22) 16. 11.87 (46) 30.10.89. Бюл. № 40 (71) Центр методо.чогии изобретательства (72) П. И. Б дницкий, Г, А. Цатxрян.

М. А. Будницкая и T. K. Гнпгона (53) 621.926.7 (088.8) (56) Авторское свидетечьство СО .Р № !150026, кл. В 02 С 7/ 00, !983. (54) МЕЛ БНИ ЦА (57) Изобретение относится к конструкции мельницы для измельчения различных материалов с твердостью,е более 2,5 по шкале

Мооса. Цель изобретения — регулирование тонины помо.ча. Мельница имеет квадратную в плане помольную камеру 1 и диск 4 в виде треугольника одинаковой ширины, установленный в камере 1 на подшипнике 10 и л«:.;1н.li>IH с приводом 9 посредством карга н> но вала 8. Диск 4 выполнен с призмагической 5 и пирамидальной 6 частями, соогветственно камера 1 имеет призматическую 2 и пирамидальную 3 части, а подшипник !О установлен на домкрате 1! для изменения зазора между пирамидальными частямн камеры 1 и диска 4 путем подч>емаопускания подшипника 10 домкратом 11.

3 ил

l5 з

Изобретение относится к измельчению различных материалов с твердостью не более 2,5 по шкале Мооса, может быть испол ьзо вано в химической, строител ьной и пищевой промышленности и является усовершенствованием основного изобретения по авт. св. № 1150026.

Цель изобретения -- регулирование тонины помола.

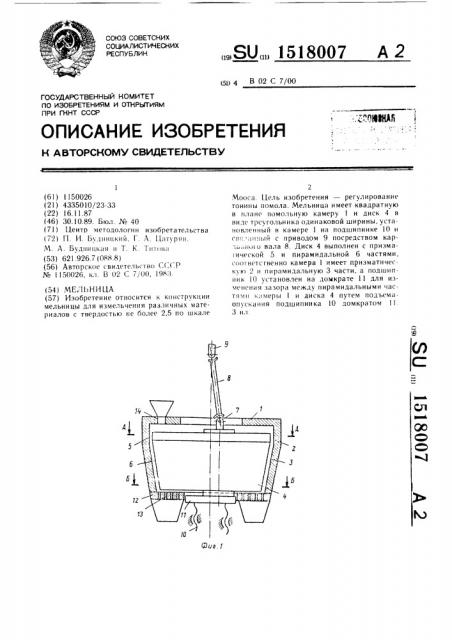

На фиг. показана мельница, вертикальный разрез; на фиг. 2 — то же, разрез

А --А на фиг. l; на фиг. 3 — то же, разрез

Б — -Б на фиг. 1.

Мельница содержит помольную камеру 1 с верхней призматической частью 2 и нижней пирамидальной частью 3, размольный орган в виде диска 4 с верхней призмати If.f Kffff f;f3. ãüþ 5 и нижнсй пирамидальной часта>ю 6. Диск 4 в верхней части снабжен валом 7, соединенным посредством устройства для передачи вращения между насосными валами — карданным валом 8 с валом привода 9. В нижней части диск 4 опирается на опорный подшипник 10, выполненный в виде шаров, установленных в индивидуà fbffffx лунках в основании. Подшипник

10 соединен с домкратом l. В нижней части камера 1 снабжена дниьцем 12 с разгрузочными отверстиями !3, а в верхней части-загрузочным отверстием 14.

Диск 4 по всей высоте выполнен в виде треугольника одинаковой ширины и обр ;3uf3;fff пересечением трех дуг, проведенных из вершин равностороннего треугольника. х;333ера 1 в плоскости вращения диска 4 выполнена квадратной со скругленными yr.Iами в любом сечении по высоте. Такое сечени3. камеры обусловлено тем, что при вра щени и посредством ка рда нного вала 8 (обкатынании) диск 4 описывает квадрат со скругленными углами, при этом длина стороны квадрата равна длине радиуса дуги.

Причем диск 4 установлен в камере с зазорОм, в(.1ичина которого зависит От свойств измельчаемого материала. в частности его твердости.

Призматическая часть 5 диска 4 имеет сравнительно малую высоту по отношению к высоте пирамидальной части 6. Соответственно выполнены и части 2 и 3 камеры 1, причем часть 2 камеры 1 имеет высоту, равную по меныией мере высоте части 5 диска 4 и величине перемещения диска 4 в камере 1. Поверхность пирамидальных частей камеры l и диска 4 расположена

f103 углох3 l — 10 по отношению к поверхности их призматических участков.

Мельница работает следующим образом.

Перед работой мельница настраивается на заданную тонину помола следующим образом. Для получения крупного помола домкратом l поднимаегся подшипник 10 с

18007

Формула изобретения

5

4 диском 4 до достижения соответствующего помолу зазора между пирамидальными участками камеры 1 и диска 4, а для получения тонкого помола домкратом 11 подшипник 10 с диском 4 опускаются вниз до достижения соответствующего зазора.

Затем включается привод, диск 4 постоянно обкатывает стенки камеры и через отверстие 14 в камеру 1 непрерывно подается предварительно высушенный материал, предназначенный для измельчения. Диск 4 разбрасывает материал по полостям 1, II, 111 и IV, образованными торцом диска 4 и внутренней стенкой камеры 1 (фиг. 2 и 3).

Материал поступает, например в полость I в момент максимального объема, который затем уменьшается при повороте диска 4 от максимального до практически нуля (с учетом зазора) и материал раздавливается между диском 4 и стенкой камеры I. При этом первоначальный размол происходит между призматической частью камеры 1 и диска 4, а размол до заданной крупности между пирамидальными частями камеры l и диска 4 во время перемещения измельчаемого материала под действием собственного веса в камере 1.

Измельченный до заданной крупности материал ссыпается на днище 12 и через отверстия 13 удаляется из камеры 1.

Этот процесс происходит одновременно и в остальных полостях камеры l.

Использование предложенной мельницы позволит регулировать тонину помола материала до заданной крупности при высокой производительности помола. Наиболее эффективно предложенную мельницу можно использовать для измельчения гипса, мела, извести, кускового сахара и им подобных матерна loB с твердостью не выше 2,5 по шкале Мооса, расширяя при этом диапазон использования основного изобретения.

Предложенная мельница удобна в эксплуатации. Настройка на заданную крупность, тонину помола проста, так как осуществляется домкратом.

Мельница по авт. св. № 1150026, отличающаяся тем, что, с целью регулирования тонины помола, помольная камера и размольный орган снабжены дополнительными частями, каждая из которых выполнена в виде усеченной пирамиды. большее основаffff< которой совмещено с oснованием Основной части соответственно помольной камеры и размольного органа, при этом размольи f>lit О Рта!3 >>Стс3 НОБ.1 ЕН С I303%IOrh i(()(:Т t>K) фиксированного перемещения вдоль продольной оси помольной камеры.
