Инструмент для удержания гвоздей при их забивании

Инструмент для удержания гвоздей при их забивании

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному инструменту типа клещей. Цель изобретения - расширение технологических возможностей за счет обеспечения натяжения металлической ленты при креплении ее гвоздями. В продольные пазы вставляют металлическую ленту 11, сжимают рукоятки 7, 8, в пазы 4, 5 вставляют гвоздь, протягивают ленту 11 и забивают гвоздь так, чтобы его головка не касалась губок 2, 3. Затем разжимают рукоятки 7, 8 и передвигают инструмент вдоль ленты 11 до места, где необходимо забить следующий гвоздь. После этого забивают не полностью забитый гвоздь. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 25 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М A BTOPCHOMY СВИДЕТЕЛЬСТВУ

©О

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П.(НТ СССР (2 1) 4419043/25-28 (22) 18.03.88 (46) 30. 10.89. Бюл . Р 40 (72) Г.Д.Лунин (53) 62 1.967(088.8) (56) Патент США В 3919903, кл. 81-419, 1975.

Патент США Р 2457689, кл. 81-417, 1948. (54) ИНСТРУМЕНТ ДЛЯ УДЕРЖАНИЯ ГВОЗДЕЙ ПРИ ИХ ЗАБИВАНИИ (57) Изобретение относится к ручному инструменту типа клещей. Цель изобреÄÄSUÄÄ 1518113 А1

2 тения — расширение технологических возможностей за счет обеспечения натяжения металлической ленты при креплении ее гвоздями. В продольные пазы вставляют металлическую ленту

11, сжимают рукоятки 7,8, в пазы 4, 5 вставляют гвоздь, протягивают ленту 11 и забивают гвоздь так, чтобы его головка не касалась губок 2,3.

Затем разжимают рукоятки 7,8 и передвигают инструмент вдоль ленты 11 до места, где необходимо забить следующий гвоздь. После этого забивают не полностью забитый гвоздь. 3 ил.

1518113

25

Фиг 1

Составитель Е.Макеев

Техред Д.Сердюкова Корректор H,Король

Редактор A.Ðåâèí

Заказ 6541/18

Подписное

Тираж 778

ВНИИПИ Государстве члог ) комитета ло и обретениям и открытиям при ГКНТ СССР

11.3035, Москв"., Ж-35, Раун:ская наб., д. 4/5

Производственно-издать льский км бпна г "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к ручному инструменту типа клещей и предназначено для удержания гвоздей при их забивании.

Цель изобретения — расширение технологических возможностей инструмента эа счет выполнения операции натяжения металлической ленты при креплении ее гвоздями.

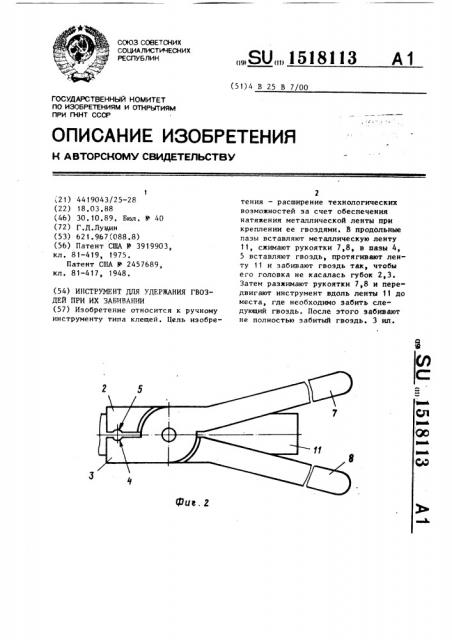

На фиг, 1 изображен предлагаемый инструмент, общий вид; на фиг.2 то же, вид сверху; на фиг..З вЂ” сечение

А-А на фиг.1.

Инструмент содержит соединенные шарниром 1 два двуплечих рычага, одни плечи которьгх выполнены в виде губок 2 и 3 с поперечными пазами

4 и 5 соответственно под гвоздь 6, а другие — в виде рукояток 7 и 8.

В губках 2 и 3 выполнены сквозные продольные пазы 9 и 10, предназначенные для удержания металлической ленты 11.

Инструмент работает следующим образом.

Б продольные пазы 9 и 10 вставляют металлическую ленту 11, сжимают рукоятки 7 и 8, в поперечные пазы 4 и 5 устанавливают гвоздь Ь, натягивают ленту 11 и забивают гвоздь 6 так, чтобы его головка не касалась губок

2 и 3. Затем разжимают рукоятки 7 и

8 и передвигают инструмент вдоль ленты 11 до места, где необходимо забить следующий гвоздь Ь, и забивают неполностью забитый гвоздь 6. Далее повторяют вышеуказанные операции ° ,Формула изобретения

Инструмент для удержания гвоздей при их эабивании, содержащий два шарнирно соединенных двуплечих рычага, одни плечи которьг выполнены в виде губок с поперечным пазом под гвозд-, другие — в виде рукояток, о т л и— ч а ю шийся тем, что, с целью расширения технологическгх возможностей при креплении металлической ленты гвоздями, в каждой губке вьполнеиы сквозные продольные пазы для размещения ленты.
