Патент ссср 151815

Патент ссср 151815

Иллюстрации

Показать все

Реферат

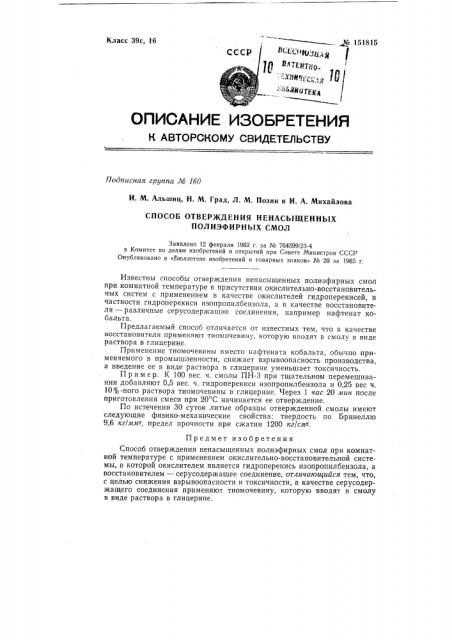

Класс 39с, 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 1бО

И. М. Альшиц, Н. М. Град, Л. М. Позин и И. А. Михайлова

СПОСОБ ОТВЕР)КДЕНИЯ НЕНАСЫЩЕННЫХ

ПОЛИЭФИРНЬ!Х СМОЛ

Заявлено !2 февраля !962 г. за № 764599!23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 20 за !965 г.

Известны способы отверждения ненасыщенных полиэфирных смол при комнатной температуре в присутствии окислительно-восстановительных систем с применением в качестве окислителей гидроперекисей, в частности гидроперекиси изопропилбензола, а в качестве восстановителя — различные серусодержащие соединения, например нафтенат кобальта.

Предлагаемый способ отличается от известных тем, что в качестве восстановителя применяют тиомочевину, которую вводят в смолу в виде раствора в глицерине.

Применение тиомочевины вместо нафтената кобальта, обычно применяемого в промышленности, снижает взрывоопасность производства, а введение ее в виде раствора в глицерине уменьшает токсичность.

П р и м ер. К 100 вес. ч. смолы ПН-3 при тщательном перемешивании добавляют 0,5 вес. ч. гидроперекиси изопропилбензола и 0,25 вес ч.

10%-ного раствора тиомочевины в глицерине. Через час 20 мин после приготовления смеси при 20 С начинается ее отверждение.

По истечении 30 суток литые образцы отвержденной смолы имеют следующие физико-механические свойства: твердость по Бринеллю

9,6 кгlмм2, предел прочности при сжатии 1200 кг/см2.

Предмет изобретения

Способ отверждения ненасыщенных полиэфирных смол при комнатной температуре с применением окислительно-восстановительной системы, в которой окислителем является гидроперекись изопропилбензола, а восстановителем — серусодержащее соединение, отличающийся тем, что, с целью снижения взрывоопасности и токсичности, в качестве серусодержащего соединения применяют тиомочевину, которую вводят в смолу в виде раствора в глицерине.
