Изобретение относится к судостроению, а именно к судовым якорным устройствам.

Цель изобретения — улучшение мас5 согабаритных характеристик.

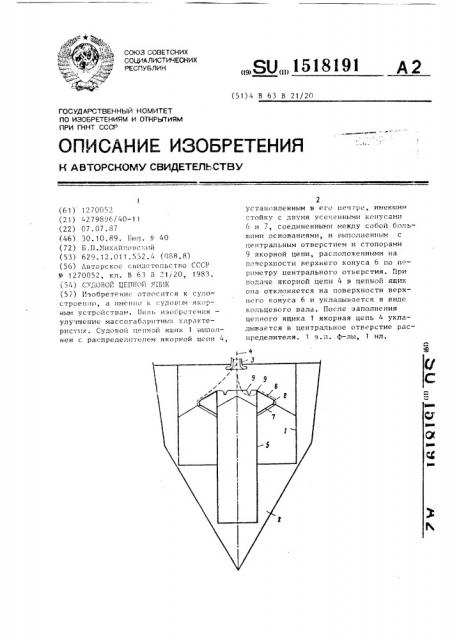

На чертеже изображено устройство, общий вид.

Судовой цепной ящик 1, установленный в отсеке 2, содержит клюз 3 для пропуска якорной цепи 4 и распределитель этой цепи, расположенный в центре цепного ящика 1. Распределитель якорной цепи 4, имеющий стойку 5 с установленными в ее верхней части усеченными конусами 6 и 7, связанными между собой посредством обечайки 8 большими основаниями, выполнен с центральным отверстием и снабжен сто.порами 9 якорной цепи 4, выполненных, например, в виде прорезей в стенке верхнего усеченного конуса 6 по периметру центрального отверстия.

При подаче якорной цепи 4 в цепной ящик она проходит через клюз 3 и, отклоняясь от вертикали на поверхности верхнего усеченного конуса 6, укладывается в виде кольцевого вала.

При заполнении цепного ящика 1 натяжение якорной цепи 4 уменьшается, а затем прекращается и ее участок между поверхностью верхнего усеченного конуса 5 и клюзом 3 начинает провисать над центральным отверстием распределителя цепи, входит в зацепление с одним из стопоров 9. При дальнейшей подачи якорной цепи 4 она укладывается в центральном отверстии. Вытравливание якорной цепи 4 иэ цепного ящика происходит в обратном порядке.

1. Судовой цепной ящик по авт.св.

11 1270052, отличающийся тем, что, с целью улучшения массогабаритных характеристик, распределитель цепи выполнен полым с центральным отверстием, расположенным в его верхнем конусе, и снабжен цепными стопорами, расположенными по периметру упомянутого отверстия.

2. Судовой ящик по п. 1, о т л и— ч а ю шийся тем, что цепные стопоры выполнены в виде прорезей в стенке верхнего конуса.
