Реферат



Изобретение относится к подъемно-транспортному оборудованию, в частности к устройствам для непрерывного подъема грузов. Цель изобретения - уменьшение материалоемкости и упрощение конструкции. Подъемник содержит основание 1 и подъемную платформу 2, соединенные гибкими упругими лентами 3. Концы лент закреплены на приводных барабанах 4. Ленты 3 при выдвижении образуют трубчатую колонну. На основании 1 закреплен направляющий механизм 5. Кромки одной из лент в колонне охвачены с перехлестом боковыми частями другой ленты, которые снабжены элементами крепления кромок и боковых частей между собой. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1

П114 В 66 F 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

М А ВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4244092/27-11 (22) 18.05.87 (46) 30.10.89. Бюл. И 40 (75) А.В.Блохин, В.Г.Жаворонков и В.Д.Кожемякин (53) 621.866(088.8) (56) Авторское свидетельство СССР

Ф 1055724, кл, В 66 F 11/04, 1982. (54) ПОДЪЕМНИК (57) Изобретение относится к подъемно-транспортному оборудованию, в частности к устройствам для непрерывного подъема грузов. Цель изобрете2 ния — уменьшение материалоемкости и упрощение конструкции. Подъемник содержит основание 1 и подъемную платформу 2, соединенные гибкими упругими лентами 3, Концы лент закреплены на приводных барабанах 4. Ленты

3 при выдвижении образуют трубчатую колонну. На основании 1 закреплен направляющий механизм 5. Кромки одной из лент в колонне охвачены с перехлестом боковыми частями другой ленты, которые снабжены элементами крепления кромок и боковых частей между собой. 1 з.п. ф-лы, 2 ил.

1518276 вают свою первоначальную форму и соединяются между собой текстильными застежками. Происходит раэдвижение подъемника на величину раэмотанных с барабанов лент. При намотке лейт на барабаны происходит складывание

1 подъемника. тежки.

Подъемник работает следующим об-, разом.

Упругие ленты 3, разматываясь с барабанов 4, проходят через направляющий механизм 5, где восстанавлиСоставитель А.Иазилкин

Редактор Е.Копча Техред Л.Сердюкова Корректор Л.Патай

Заказ 6556/26 Тираж 628

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород. ул. Проектная, 4

Изобретение относится к подъемнотранспортному оборудованию, в частности к устройствам для непрерывного подъема грузов.

Цель изобретения — уменьшение материалоемкости и упрощение конструкции.

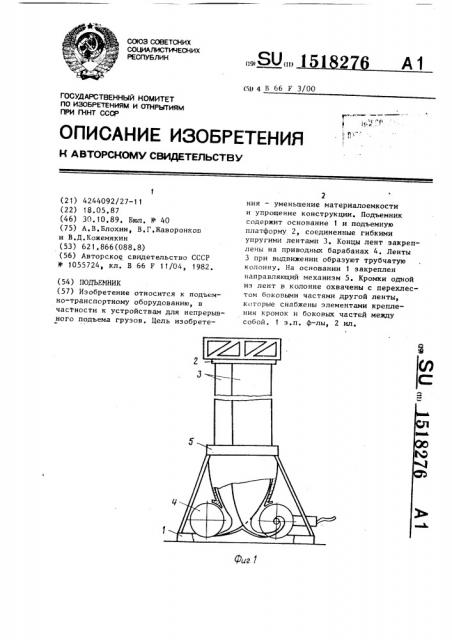

На фиг. 1 изображен подъемник, общий вид; на фиг. 2 — соединение лент, Подъемник содержит основание 1, подъемную платформу 2, соединенные гибкими упругими лентами 3, концы которых закреплены на приводных барабанах 4. Ленты при выдвижении образуют трубчатую колонну. На основании закреплен направляющий механизм

5. Кромки одной из лент в колонне охвачены с перехлестом боковыми частями другой ленты, которые снабжены элементами 6 крепления кромок и средних частей лент между собой. Элементы 6 выполнены типа текстильной зас1О формула иэ обретения

1. Подъемник, содержащий основание и подъемную платформу, соединенную с двумя гибкими упругими лентами, концы которых закреплены на приводных барабанах, смонтированных на основании, и образующими при выдвижении трубчатую колонну, и направляющий механизм для лент, о т л и ч а ю— шийся тем, что, с целью уменьшения материалоемкости и упрощения конструкции, кромки одной ленты в колонне охвачены с перехлестом боковыми частями другой ленты, которые снабжены элементами крепления кромок и средних частей лент между собой.

2. Подъемник по п. 1, о т л ич а ю шийся тем, что элементы крепления лент выполнены типа текстильной застежки.
