Установка для налива нефтепродуктов в резервуары

Установка для налива нефтепродуктов в резервуары

Иллюстрации

Показать все

Реферат



Изобретение относится к технике налива нефти и нефтепродуктов и может быть использовано при наливе нефтепродуктов в резервуары. Целью изобретения является сокращение потерь нефтепродуктов от испарения. Установка содержит сырьевой насос 1, вертикальную емкость 2, снабженную камерами 3, 4, 5. Нефтепродукт под напором насоса 1 поступает в расширительную камеру 4, где его давление снижается до атмосферного, а выделившиеся при этом газ и пары бензина по мере повышения уровня налива вытесняются в верхнюю часть емкости 2. По достижении верхнего уровня переливной трубы 7 нефтепродукт переливается в камеру 5, а выделившиеся пары вытесняются через газоотводную трубу 11 в газосборник, одновременно снижается давление. Затем нефтепродукт переливается в камеру 3, давление снижается до 0, происходит отделение оставшейся части паров. Затем бензин из камеры 3 по трубопроводу 10 поступает в резервуар. 1 ил.

СОЮЗ С08ЕТСННХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

yg 4 В 67 D 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ гюа и камю иа аиарессоро1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4363790/25-13 (22) 13. 01.88 (46) 30.10,89. Вюл. N 40 (71) Казанское научно-производственное объединение "Нефтепромавтоматика" (72) Г.ф.Абдульманов, H.È,Çèíãåð, Г.A.Êàñïàð, В.В.Сучков и А.Г.Абдульманов (53) 621.642.34 (088.8) (56) Авторское свидетельство СССР

N 445608, кл. В 67 D 5/00, 1967. (54) УСТАНОВКА ДЛЯ НАЛИВА НЕФТВПРОДУКТОВ B РЕЗЕРВУАРЫ (57) Изобретение относится к технике налива нефти и нефтепродуктов и может быть использовано при наливе нефтепродуктов в резервуары. Целью изобретения является сокращение потерь нефтепродуктов от испарения . Установ„„Я0„„1518290 А1

2 ка содержит сырьевой насос 1, вертик;-явную емкость 2, снабженную камерами 3 — 5. Нефтепродукт под напором насоса 1 поступает в расширительную камеру 4, где его давление снижается до атмосферного, а выдел-.ившиеся пр1. этом газ н пары бензина по мере повышения уровня налива вытесняются в верхнюю часть емкости 2. По достпже п1н верхнего уровня переливной трубы 7 нефтепродукт переливается з камеру 51 а выделившиеся пары вытесняются ч рез газоатводную трубу 11 в газосборнин, одновременно снижается давление. 3атем нефтепродукт переливается в ка-меру 3, давление снижается д» О, про..сходит отделение оставшейся част1паров. Затем бензин из камеры 3 по трубопроводу 10 поступает в резервуар. 1 ил.

1518290

10 l5

25

35

Изобретение относится к технике налива нефти и нефтепродуктов и может быть использовано при наливе нефтепродуктов B резервуары.

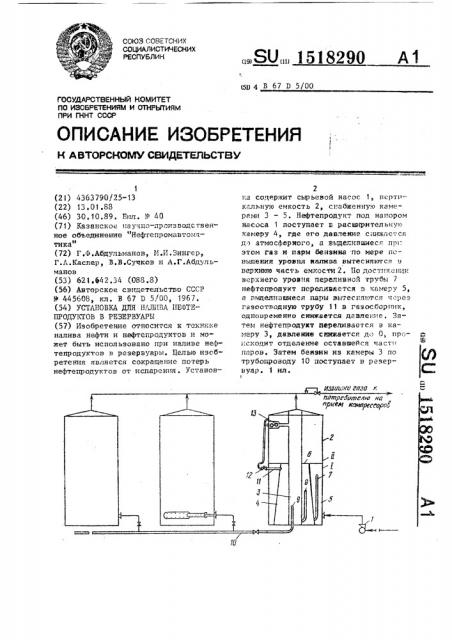

Иелью изобретения является сокращение потерь нефтепродуктов от испарения, На чертеже изображена описываемая установка.

Установка содержит сырьевой насос 1, вертикальную емкость 2, снабженную камерами 3 — 5; цпливдрическая камера 3 в верхней части перфорирована. Пространство между стенкой цилиндрической камеры

3 и ег;костью 2 разделено перегородкой t> пп вс-вхгпою и нижнюю части. Ка;яеры -i, "1 расположены в нижней части емкости, причем камера 4 выполнена в виде усеченного конуса, а камера 5 в виде обратно усеченного конуса.

Камеры 3 — 5 сообщаются между собой перелпвными трубами 7 и 8. Камера 5 с оединепа с выходом насоса 1, а камера 3 с помощью переливной трубы 9 соединена с трубопроводом 10 подачи нефти и нефтепродуктов в резервуары.

Верхние части камер 4 и 5 с помощью гаэоотводной трубы 11 через задвижку 1? сообщаются с верхней частью емкости 2. Емкость 2 снабжена также регулятором 13 уровня, который соединен с насосом 1.

Установка работает следующим образом.

Нефтепродукт, например бензин, поступает поп напором насоса 1 в распп ритечьную камеру 4 емкости 2, где его давление снижается до атмосферного, а выделившиеся при этом газ и пары бензина по мере повышения уровня налива вытесняются в верхнюю часть емкости 2 через газоотводную трубу 11, Верхняя часть емкости 2

45 служит при этом гаэосборником. Увеличение диаметра камеры 5 по высоте обусловливает плавный подъем уровня жидкости, снижение скорости потока, торможение бурления и кипения, турбулентных возмущений. По достижении верхнего уровня переливной трубы 7 освобожденный от избыточного давления бензин из камеры 5 переливается в нижнюю часть камеры 4, где дополнптепьно снижается давление гидро- 55 статического столба жидкости на величину гаэносIH высот переливных тр б 7 и 8, а вЫцелившиеся пары бензина из камеры 4 по мере подъема уровня жидкости вытесняются через газоотводную трубу 11 в гаэосборник емкости 2, По достижении бензином верхнего уровня переливной трубы 8 он переливается в нижнюю часть камеры 3, где происходит отделение оставшейся части паров бензина и снижение давления гидростатического столба жидкости до нуля. Далее бензин из цилиндрической камеры 3 через переливную трубу 9 и трубопровод 10 поступает в атмосферный резервуар. Налив резервуара происходит по закону сообщающихся сосудов, и малейший подъем уровня в камере 3 вызывает подъем на такой же уровень жидкости в резервуаре. Налив жидкости в резервуар продолжаетс» до достижения предельного уровня его заполнения. При этом уровень жидкости в камере 3 достигает регулятора

13 уровня, который соединен с насосом 1, и процесс заполнения резервуара автоматически прекращается.

Таким образом, при прохождении нефтепродукта через камеры-емкости 2 и последующем заполнении резервуара происходит многоступенчатое снижение избыточного и гидростатического давлений потока.

Предложенная установка обеспечивает сокращение потерь нефтепродуктоЬ от испарения при наливе в резервуары.

Формула изобретения

Установка для налива нефтепродуктов в резервуары, содержащая трубопровод подачи нефтепродуктов и приспособление для отвода газов из нефтепродуктов с емкостью, о т л и ч аю щ а я с я тем, что, с целью сокращения потерь нефтепродуктов от испарения, емкость расположена в вертикальной плоскости и снабжена камерами, одна из которых выполнена цилиндрической и перфорированной в ее верхней части, а две другие установлены в нижней части емкости концентрично, сообщены между собой посредством переливных труб, закрыты горизонтальной перегородкой и представляют собой усеченные конусы, обращенные в противоположные стороны, причем цилиндрическая камера соединена с трубопроводом подачи нефтепродукта.
