Реферат



4 1î184

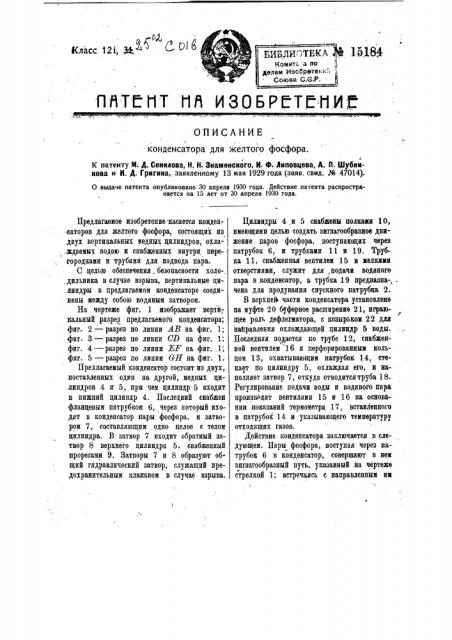

ПЛТЙHT fly ИЗОБР(:ТЙНИ

ОПИСАНИ.E

- конденсатора для желтого фосфора.

К патенту M. Д. Сенилова, H. Н. Знаменского, И. Ф. Яиповцева, А. Il. Шубниквва и И. Д. Григина, заявленному 13 мая 1929 года (заяв. саид. ¹ 47014).

О выдаче патента опубликовано 30 апреля 1930 года. Действие патента распространяется на 15 лет от 30 апреля 1930 года.

Предлагаемое изобретение -касается конденсаторов для желтого фосфора, состоящих из ,двух вертикальных медных цилиндров, охла..ждаемых водою и снабженных внутри перегородками и трубами для подвода пара.

С целью обеспечения „ безопасности холо,дильника в случае взрыва, вертикальные ци.линдры в предлагаемом конденсаторе соеди. нены между собою водяным затвором.

На чертеже фиг. 1 изображает верти;. кальный разрез предлагаемого конденсатора; фиг. 2 — разрез по линии АВ на фиг. 1; фиг. 3 — разрез по линии СЭ на фнг. 1; фиг. 4 — разрез по линии XE на фиг..1; фиг. 5 — разрез по линии 6Ы на фиг. 1.

Предлагаемый конденсатор состоит из двух, поставленных один на другой, медных цилиндров 4 и 5, при чем цилиндр 5 входит в нижний цилиндр 4. Последний снабжен фланцевым патрубком 6, через который входят в конденсатор пары фосфора, и затвором 7, составляющим одно целое с телом цилиндра. В затвор 7 входит обратный затвор 8 верхнего цилиндра 5. снабженный прорезами 9. Затворы 7 и 8 образуют общий гядравлический затвор, служащий предохранительным клапаном в случае взрыва.

Цилиндры 4 и 5 снабжены полками 10, имеющими целью создать зигзагообразное движение паров фосфора, поступающих через патрубок 6, и трубками 11 и 19. Трубка 11, снабженная вентилем 15 и мелкиии отверстиями, служит для, подачи водяного пара в конденсатор, а трубка 19 предназна-, . чена для продувания спускного патрубка 2.

В верхней части конденсатора установлено на муфте 20 буферное расширение 21, икающее роль дефлегматора, с козырьком 22 для на11равления охлаждающей цилиндр 5 воды.

Последняя подается по трубе 12, снабженной вентилем 16 и перфорированным кольцом 13, охватывающим патрубок 14, стекает по цилиндру 5, охлаждая его, и наполняет затвор 7, откуда отводитсятруба 18.

Регулирование подачи воды и водяного пара производят вентилями 15 и 16 на основании показаний термоиетра 17, вставленного в патрубок 14 и указывающего температуру . отходящих газов.

Действие конденсатора заключается в следующем. Пары фосфора, поступая через патрубок 6 в конденсатор, совершают в нем зигзагообразный путь, указанный на чертеже стрелкой 1; встречаясь с направленным им

Таа. @Печатный Труд»

Ж E.

% навстречу водяным паром, смешиваются,e аоследним и одновременно с ним конденсируются, благодаря наружному поверхностйому охлаждению аппарата водой. Образующийся конденсат стекает через натрубок 2 в ниже стоящий приемник. Окись углерода с примесью других не конденсирующихся - газов уходит по стрелке 3 или в атмосферу, или может быть уловлен и использован после очистки для промышленных целей.

Предме т патента.

Бонденсатор для желтого фосфора, состоящий из двух вертикальных медных цилиндров, орошаемых для охлаждения водой, снабженных внутри:перегородками и трубами для подвода пара,,отличающийся тем, ч го цилиндры 4 и 5 соединены между собою водяным затвором 7, 8, имеющим цельв обеспечить безопасность холодильника в случае взрыва.
