Осушительная система садов, парков и насаждений

Осушительная система садов, парков и насаждений

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, осушительным мелиоративным системам. Цель изобретения - увеличение эффективности действия и эксплуатационной надежности. Осушительная система садов, парков и насаждений включает водопоглощающие элементы и закрытую трубопроводную сеть для отвода поглощающей воды. Водопоглощающие элементы установлены под пахотным слоем 1 и выполнены в виде вертикально установленных труб 2, например пластмассовых, на обоих концах которых уложены перфорированные металлические плиты 3 и 4 и выполнены дренажные фильтры 5,6. Водопоглощающие элементы в осушительной системе расположены в шахматном порядке для достижения равномерности осушения. Водопоглощающие элементы осушительной системы своими нижними концами через дренажные фильтры принимают грунтовые воды из нижележащих слоев грунта, а верхними концами - поверхностные воды из-под пахотного слоя и передают в закрытый трубопровод для отвода в водоприемник. 1 з.п.ф-лы, 2 ил.

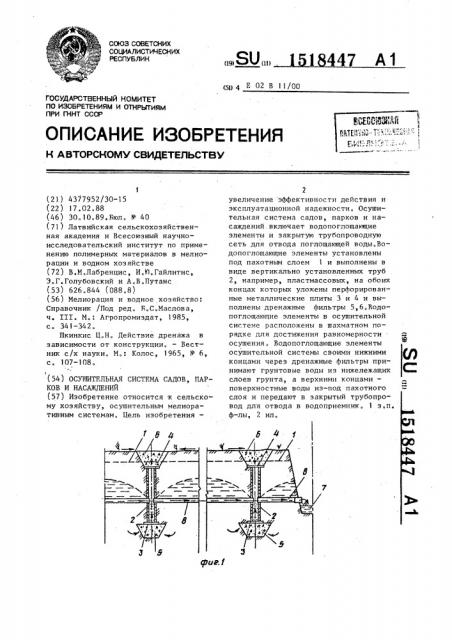

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1) 4 Е 02 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ Зо

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4377952/30-15 (22) 17.02.88 (46) 30.10.89.Бюл. ¹ 40 (71) Латвийская сельскохозяйственная академия и Всесоюзный научноисследовательский институт по применению полимерных материалов в мелиорации и водном хозяйстве (72) В.M.Ëàáðåíöèñ, И.К1.Гайлитис, Э.Г.Голубовский и А.В.Путанс (53) 626.844 (088,8) (56) Мелиорация и водное хозяйство:

Справочник /Под ред. Б.С.Маслова, ч. III. M. Агропромиздат, 1985, с. 341 †3.

Шкинкис Ц.Н. Действие дренажа в зависимости от конструкции. — Вестник с/х науки. M.: Колос, 1965, № 6, с. 107-108. (54) ОСУ111ИТЕЛЬНАЯ СИСТЕМА САДОВ, ПАРКОВ И НАСАЖДЕНИЙ (57) Изобретение относится:к сельскому хозяйству, осушительным мелиоративным системам. Цель изобретения—

2 увеличение эффективности действия и эксплуатационной надежности. Осушительная система садов, парков и на— саждений.включает водопоглощающие элементы и закрытую трубопроводную сеть для отвода поглощающей воды.Водопоглощающие элементы установлены под пахотным слоем 1 и выполнены в виде вертикально установленных труб

2, например, пластмассовых, на обоих концах которых уложены перфорированные металлические плиты 3 и 4 и вы— полнены дренажные фильтры 5 6.Водопоглощающие элементы в осушительной системе расположены в шахматном порядке для достижения равномерности осушения. Водопоглощающие элементы осушительной системы своими нижними концами через дренажные фильтры принимают грунтовые воды из нижележащих слоев грунта, а верхними концами— поверхностные воды из-под пахотного слоя и передают в закрытый трубопровод для отвода в водоприемник. 1 з.п. ф-лы, 2 ил.

1518447 и перфорированные металлические плиты

4, а грунтовые воды через нижние дренажные фильтры 5 и перфорированные металлические плиты 3 проникают вовнутрь вертикально установленных труб и по соединяющей их закрытой трубопроводной сети & отводятся в водоприемник 7. формулаизобретения

Составитель Т.Виноградова

Техред Л. Сердюкова Корректор О„Ципле

Редактор И.Рыбченко

Заказ .6574/34 Тираж 589 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д; 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Изобретение относится к сельскому хозяйству, а именно к осушительным мелиоративным системам.

Целью изобретения является увели5 чение эффективности действия и эксплуатационной надежности.

На фиг.1 показана.осушительная система, вертикальный разрез; на фиг.2 — схема расположения водопогло- 10 щающих элементов на осушаемой территории.

Осушительная система включает водопоглощающие элементы в виде установленных вертикально под пахотным слоем 1 пластмассовых труб 2 со сплошными стенками. На нижнем и верхнем концах труб 2 уложены перфорированные металлические плиты 3 и 4 соответственно.. Под нижней и над верхней перфорированными плитами 3 и 4 выполнены дренажные фильтры 5 и 6 соответственно. Между собой и с водоприемником 7 водопоглощающие трубы 2 соединены закрытой трубопроводной сетью 8. 25

Осушительная система работает следующим образом.

Поверхностные воды через пахотный слой 1, верхние дренажные фильтры 6

1. Осушительная система садов, парков и насаждений, включающая водопоглощающие элементы и закрытую трубопроводную сеть для отвода поглощенной воды, отличающаяся тем, что, с целью увеличения эффективности действия и эксплуатационной надежности, водопоглощающие элементы выполнены в виде вертикально установленных под растительным слоем труб, снабженных на обоих концах дренажными фильтрами.

2. Система по п.l о т л и ч à ющ а я с я тем, что, с целью равномерного осушения, водопоглощающие элементы на осушаемой площади расположены в шахматном порядке,
