Самотечная многорезервуарная система с саморегулированием водоподачи

Самотечная многорезервуарная система с саморегулированием водоподачи

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано в пастбищном водоснабжении. Цель изобретения - повышение эффективности работы системы. Самотечная многорезервуарная система с саморегулированием водоподачи включает накопительные резервуары 3, гидравлически связанные трубопроводом 2. На входных патрубках 4, кроме первого резервуара, установлены регуляторы 5 весового типа. В первом резервуаре 3 установлен ограничитель 6 верхнего уровня поплавкового типа. Входные патрубки 7 во всех резервуарах 3, кроме последнего, расположены на минимальном уровне воды. В водопойные пункты 8 вода подается при помощи дозирующего клапана 9. Сифонный трубопровод 10 подает воду во вторую самотечную систему 11. Из водозаборного сооружения 1 по трубопроводу 2 вода поступает в первый резервуар 3 и заполняет его до минимального уровня воды. Далее вода поступает по трубопроводу 2 в следующие резервуары до последнего резервуара. При заполнении последнего резервуара до максимального уровня воды регулятор 5 прекращает поступление воды. Происходит заполнение резервуара 3, расположенного выше по уклону, и так далее. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Е 02 В 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 43)1073/30-15 (22) 06,07,87 (46) 30,10,89. Вюл. 11- - 40 (75) Т,И.Рогозина (53) 631.347.1(088,8) (56) Авторское свидетельство СССР

Ф 105553, кл, Е 02 В 13/00, 1982.

Авторское свидетельство СССР

Р 1226419, кл. G 05 D 9/00, 1986. (54) САМОТЕЧНАЯ МНОГОРЕЗЕРВУАРНАЯ

СИСТЕМА С САМОРЕГУЛИРОВАНИЕМ ВОДОПОДАЧИ (57) Изобретение относится к сельскому хозяйству и может бьггь использовано в пастбищном водоснабжении, Цель изобретения — повышение эффективности работы системы. Самотечная многорезервуарная система с саморегулированием водоподачи включает накопительные резервуары 3, гидравлически связанные трубопроводом 2, На входных патрубках 4, кроме первого ре„„SU„„> И8449

2 эервуара, установлены регуляторы 5 весового типа. В первом резервуаре

3 установлен ограничитель 6 верхнего уровня поплавкового типа, Выходные патрубки 7 во всех резервуарах

3, кроме последнего, расположены на минимальном уровне воды, В водопойные пункты 8 вода подается при помощи дозирующего клапана 9, Сифонный трубопровод 10 подает воду во вторую самотечную систему 11 ° Иэ водозаборного сооружения 1 по трубопроводу 2 вода поступает в первый резервуар 3 и заполняет его до мини-. мального уровня воды. Далее вода поступает по трубопроводу 2 в следующие резервуары до последнего резервуара. При заполнении последнего резервуара до максимального уровня воды регулятор 5 прекращает поступление воды. Происходит заполнение резервуара 3, расположенного выше по уклонуе и тде 1 звп ° Ф лыу 1 иле

1518449

Изобретение относится к сельскому хозяйству и может быть использо— вя|п в пастбищном водоснабжении.

11ель изобретения — повышение зф5 фективности работы системы.

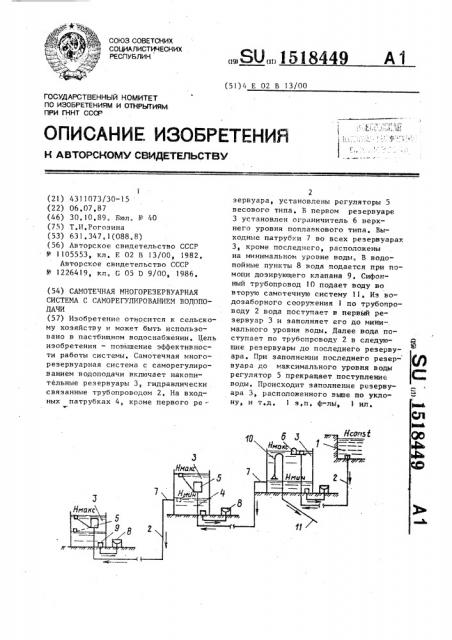

Ня чертеже изображена система водоподячи с водозабором, разрез.

Самотечная многорезервная система состоит из водозаборного сооружения

l каптяжного типа или напорного бяка, связанного трубопроводом 2 с последовательно по уклону расположенными накопительными резервуарами 3, Ня входнь1х патрубках 4, кроме первого резервуара, установлены регуляторы

5 весового типа, а в первом резервуаре — ограничитель .б верхнего уровня поплавкового типа, Выходные патрубки 7 во всех резервуарах, кроме последнего, 0 расположены на минимальном уровне воды, Водопотребителям, например на водопойные пункты 8, вода выцяется посредством дозирующего клапана 9 либо другой водовыдающей аппаратуры, Сифонный трубопровод 10 подает воду в другой локальный водовоц 11„

Предлагаемая самотечная многорезервуарная система с саморегулированием водоподачи работает следующим

30 образом.

Из водозаборного сооружения 1 по самотечному трубопроводу 2 вода поступает в первый резервуар 3 и заполняет его до Н „„ минимального регулируемого уровня, затем через выходной патрубок 7 по .трубопроводу

2 вода поступает в следующий резервуар 3, расположенный ниже по уклону, и так до последнего резервуара, кото40 рый заполняется до Н „„— максимального регулируемого уровня, так как н нем отсутствует выходной оголовок для свободного слива воды„ При заполнении последнего резервуара сраба-тывает двухпозиционный регулятор 5, прекращается поступление воды и происходит наполнение до максимального регулируемого уровня стоящих выше по уклону резервуаров, где также проис-.

50 ходит закрытие входных патрубков 4 с помощью регуляторов 5 весового типа, Регулирующий объем первого резервуара заполняется в последнюю очередь, Когда уровень воды превышает верх горловины сифонного трубопровода IO

55 последний заряжяется и по нему водя начнет поступять Во вторую самотечную систему 11, зяпс;лнение сооружений ня которой происходит аналогично описанному выше„

Из резервуара 3 вода по требованию, например в момент прибытия животных ня водопойные пункты 8, выдается порционно с помощью автоматического устройства водовыдачи, тем самым опорожняя резервуар, Если будет сработан регулируемый объем, т,е. объем воды от Н„„„, до Н „,„, то двухпозиционный регулятор 5 открывает входной пятрубок 4 и в работе данного резервуара участвуют регулируемые объемы выше расположенных резервуаров,.

Когда будет сработан и регулируемый объем первого резервуара, т,е, уровень воды в нем достигнет Н„„„, происходит разрядка сифонного трубопровода 10 и прекращается подача воды по водоводу 11, Прн этом вся вода поступает в первую систему и цикл saполнения сооружений на ней повторяется, Когда обе локальные системы заполнены, в первом резервуаре 3 уровень воды достигает Н„„„, и ограничитель

6 поплавкового типа перекрывает входной патрубок 4 — поступление воды в систему прекращается.

Формула и з обретения

f, 1. Самотечная многореэервуарная система с саморегулированием водоподачи, включающая водозабор, расположенные по уклону накопительные резервуары с входными и выходными патрубками, гидравлически связанные между собой и снабженные запорной армату-. рой, и ограничитель верхнего уровня, установленный на входном патрубке первого резервуара, о т л и ч а юш а я с я тем, что, с целью повышения эффективности работы системы, накопительные резервуары снабжены двухпозиционными регуляторами весового типа, установленными на входных патрубках, при этом выходные пятрубки расположены не ниже мини-.

1 мального уровня воды, в резервуаре а накопительные резервуары выполнены с уменьшающейся вместимостью по уклону., 2. Система поп. 1, о тлич ающ а я с я тем, что, с целью расширения функциональных воэможностей, первый резервуар снабжен сифонным трубопроводом для подачи воды во вторую самотечную систему, расположеннъи в пределах его регулируемого объема воды,
