Устройство для определения дисперсного состава эмульсий

Устройство для определения дисперсного состава эмульсий

Иллюстрации

Показать все

Реферат



Изобретение относится к технике изучения эффективности смешения жидкостей и качества получаемых эмульсий и может найти применение в лабораторной и научной практике, касающейся химической, нефтехимической, пищевой и других отраслей промышленности. Цель изобретения - получение достоверных данных о составе эмульсий при распылительно-пленочном смешении жидкостей. Кювета с пленкой сплошной жидкости установлена на направляющих 4 с возможностью перемещения вдоль них. Движение кюветы 3 осуществляется из начальной 1 в конечную 2 часть отсекателя с помощью тяги 5, что позволяет получать пробы эмульсий с воспроизведением всех режимных параметров реальных промышленных установок. На верхней кромке кюветы установлены отбойники с наклоном к центру кюветы. 1 ил.

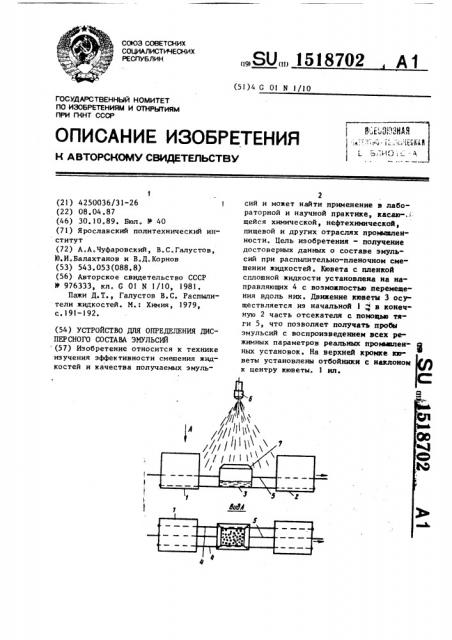

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 G О! N 1/10

8. мйнн

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fKHT СССР (21) 4250036/31-26 1 (22) 08.04.87 (46) 30.10.89. Бюл. и 40 (71) Ярославский политехнический институт (72) А.А.Чуфаровский, В.С.Галустов, Ю.И.Балахтанов и В.Д.Корнов (53) 543.053(088.8) (56) Авторское свидетельство СССР

Ф 976333, кл. С 01 N 1/10, 1981.

Пажи Д,Т., Галустов В.С. Распылители жидкостей. М.: Химия, 1979, с.191-!92. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДИСПЕРСНОГО СОСТАВА ЭМУЛЬСИИ (57) Изобретение относится к технике изучения эффективности смешения жидкостей и качества получаемых эмуль„„Я0„„1518702 A 1

2 сий и может найти применение в лабораторной и научной практике, касаю-.." щейся химической, нефтехимической, пищевой и других отраслях прожаленности. Цель изобретения — получение достоверных данных о составе эмульсий при распыпительно-пленочном смешении жидкостей. Кювета с пленкой сплошной жидкости установлена на направляющих 4 с возможностью перемещения вдоль них. Движение кюветы 3 осуществляется из начальной 1 в конечную 2 часть отсекателя с помощью т»ги 5, что позволяет получать пробы эмульсий с воспроизведением всех режимных параметров реальных пропылен- ных установок. На верхней кромке кюветы установлены отбойники с наклоном к центру кюветы. 1 ил.

1518702

Фо рмула из об.ре т ения

Устройство для определения дисперсного состава эмульсий, содержащее неподвижную форсунку, отсекатель, ограничивающий рабочий участок и помещенный под форсункой, направляющие и кювету, расположенную под отсекателем, о т л и ч а ю щ е е с я тем, что, с целью получения достоверно ти данных о составе эмульсий при распылительно-пленочном смешении, кювета с пленкой сплошной жидкссти установлена на направляющих с возможностью перемещения вдоль них, а отсекатель размещен на направляющих неподвижно, при этом на верхней кромке кюветы выполнены защитные отбойники с наклоном к центру кюветь:.

Составитель К.Кушнарев

Редактор И.Касарда Техред Л.Олийнык Корректор В.Гирняк

Заказ 6599/47 Тираж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгороп, ул. Гагарина,101

Изобретение относится к технике изучени 1 эффективности смешения жидкостей и качества получаемых эмульсий и может найти применение в лабо5 раторной и научной практике, касающейся химической, нефтехимической, пищевой и других отраслей промышленности °

Цель изобретения — получение достоверных данных о составе эмульсий при распылительно-пленочном смешении жидкостей, На чертеже изображено устройство для определения дисперсного со=тава эмульсий,, Устройство содержит начальную 1 и конечную 2 части отсекателя, кювету

3, направляющие 4, тягу 5. Дисперсная фаза подается через форсунку 6, 20 к стенкам кюветы 3 крепятся отбойники 7.

Устройство работает следующим образом.

Кювета 3 с пленкой сплошной жидко- 25 сти, находящаяся в начальной части 1 отсекателя, надежно защищена от капель дисперсной фазы, распыляемой через форсунку 6. Затем кювета 3, приводимая в движение тягой 5, выдвигает я из начальной части 1 отсекателя и движется под факелом дисперсной фазы. Пленка сплошной фазы в кювете насыщается каплями. Затем проба готовой эмульсии в кювете входит в

35 конечную часть 2 отсекателя. Подача дисперсной фазы заканчивается, кювета с пробой извлекается из отсекателя и берется на исследование.

В отличие от прототипа кювета с пленкой сплошной жидкости соединена с тягой 5 привода и помещается на направляющих с возможностью перемещения от одной части отсекателя к другой. Совокупность этих признаков по- 45 зволяет моделировать движение пленки жидкости под факелом дисперснсй фазы. При использовании предлагаемого устройства появляется возможность выявить зависимость состава получаемой эмульсии от скорости движения сплошной жидкости. Такая зависимость необходима для выработки рекомендаций к проектированию промышленных смесителей.

Кювета с пленкой сплошной жидкости имеет отбойники 7 для исключения искажающего влияния капель, попадающих на стенки, на качество получаемой эмульсии. Отбойники наклонены к центру кюветы. В случае отсутствия отбойников часть капель дисперсной фазы стекает по стенкам кюветы, скапливается около них и существенно искажает общий дисперсный состав пробы эмульсии. При использовании наклонных отбойников те же капли стекают по отбойникам и не попадают на внутренние стенки кюветы.
