Реферат



Изобретение может быть использовано для испытаний на растяжение образцов льда и мерзлого грунта. Цель изобретения - повышение точности при работе в условиях низких температур путем снижения трения между боковой поверхностью концов образца и внутренней поверхностью сосуда. Испытуемый образец 3 размещают в полости вкладыша 2, на внутреннюю поверхность которого нанесена антиадгезионная смазка. Зазор между внутренней поверхностью вкладыша 2 и боковой поверхностью образца 3 герметизируют путем введения в него и замораживания воды. Повышая давление в полости 9, подвергают образец растяжению. Уплотнение боковой поверхности образца 3 и внутренней поверхности вкладыша 2 будет осуществляться льдом, образующимся в этом зазоре, при этом не будет примерзания к внутренней поверхности вкладыша за счет нанесения антиадгезионной смазки, что повышает точность испытания. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (50 4 С 01 N 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4400283/25-28 (22) 30.03.88 (46) 30,10,89, Бюл. У 40 (71) Институт проблем механики

AH СССР (72) В.П,Епифанов (53) 620.194.2.620 ° 172.25(088„8) (56) Авторское свидетельство СССР

9 896511, кл. G 01 N 3/10, 1980, (54) СПОСОБ НАГРУЖЕНИЯ ОБРАЗЦОВ ПРИ

HCIIblTAHViH НА РАСТЯЖЕБИБ (57) Изобретение может быть использовано для испытаний на растяжение образцов льда и мерзлого грунта.

Цель изобретения — повышение точности при работе в условиях низких температур путем снижения трения между боковой поверхностью концов

„„SU„„1518712 А 1 образца и внутренней поверхностью сосуда, Испытуемый образец 3 размещаютт в IIQJIoc T1l вкладыша 2, на внутреннюю поверхность которого нанесена антиадгеэионная смазка. Зазор между внутренней поверхностью вкладыша

2 и боковой поверхностью образца 3 . герметизируют путем введения в него замораживания воды, Повышая давление в полости 9, подвергают образец растяжению, Уплотнение боковой поверхности образца 3 и внутренней поверхности вкладыша 2 будет осуществляться льдом, образующимся в этом зазоре, при этом не будет причерэання к внутренней поверхности вкладыша эа счет нанесения антиадгсэионной смазки, что повышает точность испытания. 1 ил.

1518712

Формула изобретения

Сг,особ осуществляют следующим образом, Составитель В.! рабов

Редактор !П,Серед". Техрел Л,Олийпык Корректор В,Кабаций!,.к,- з 6600/48 Тираж 789 Подписное !!1!!1!П!! Государственного комитета по изобретениям и открытиям при Г1ЛТ СССР

11303 э, Москва,,+ — -, Раушская наб., д. 4/5

I!роиэводственно-издательский комбинат "!Iатеит", r.Ужгород, ул. Гагарина,101

Изобретение относится к испытательной технике и может быть использовано для определения деформационных характеристик твердых материалов в 5 условиях низких температур, например льда,или мерзлого грунта.

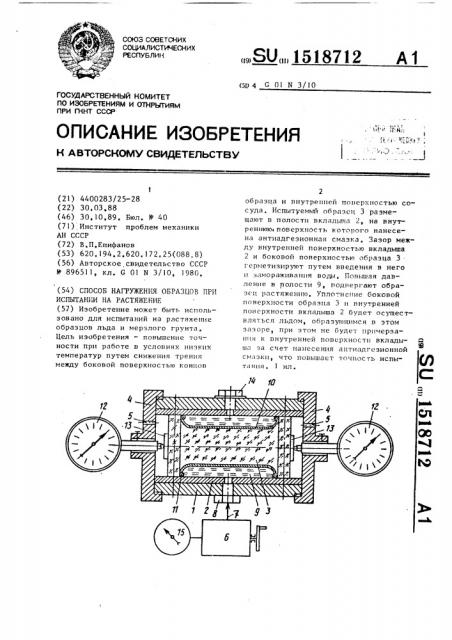

Целью изобретения является повышение точности при низких температурах путем снижения трения между 1О образцом и сосудом, На чертеже представлена схема устройства для осуществления способа, Устройство содержит цилиндрический сосуд, выполненный в виде установ-15 ленного в трубе 1, вкладыша 2, в котором размещен испытуемый образец

3 с эауженной центральной частью, крышки 4 с отверстиями 5, установлен ные..на торцах трубы 1 и вкладыша 2,. 20 источник 6 гидравлического давления, соединенный патрубком 7 и штуцером 8 с,.полостью 9, образованной внутренней поверхностью вкладыша 2 и зауженной частью образца 3, которая изолируется эластичной оболочкой 10 с манжетами 11„ Измерение деформации образца осуществляется датчиками 12 часового кипа, чувствительные элементы которых упираются в контактные пло- 0 щадки 13, прикрепленные к торцовым поверхностям образца 3 ° Труба 1 имеет штуцер 14 и предназначена для заливки рабочей среды, измерение давления рабочей среды осуществляется маномет- 35 ром 15, !

Образец 3 мерзлого грунта или льда размещают в полости вкладыша 2, на внутреннюю поверхность которого наносят антиадгезионную смазку, Зазор между торцами образца 3 и внутренней поверхностью вкладыша 2 заполняют водой и эамораживают. Через штуцер 14 заливают рабочую жидкость и повышают давление, По измеренным величинам деформации и приложенному давлению судят о прочностных характеристиках образцов.

Уплотнение боковой поверхности образца 3 к внутренней поверхности вкладыша 2 будет осуществляться льдом, образующимся в зазоре при этом не будет примерзания к внутренней поверхности вкладыша эа счет нанесения антиадгеэионной смазки, что повышает точность испытания.

Способ нагружения образцов при испытании на растяжение путем размещения цилиндрического образца с эауженной центральной частью в цилиндрическом сосуде, герметизации зазора между боковой поверхностью концов образца и внутренней поверхностью сосуда, подачи жидкости под давлением в сосуд в область эауженной центральной части образца, отличающийся тем, что, с целью повышения точности при низких температурах, на внутреннюю поверхность сосуда наносят антиадгезионную смазку, а герметизацию ,,зазора осуществляют путем введения в него воды и замораживания ее.
