Шифратор и дешифратор информации

Шифратор и дешифратор информации

Иллюстрации

Показать все

Реферат



№ 151879

Класс 42т, 14

212 13

Подписная группа М 174

А. С. Пронин

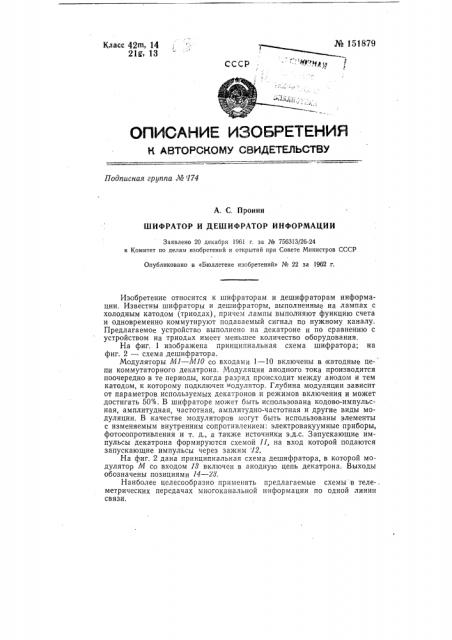

ШИФРАТОР И ДЕШИФРАТОР ИНФОРМАЦИИ

Заявлено 20 декабря 1961 r. за № 756313/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 22 за 1962 г.

Изобретение относится к шифраторам и дешифраторам информации, Известны шифраторы и дешифраторы, выполненные на лампах с холодным катодом (триодах), причем лампы выполняют функцию счета и одновременно коммутируют подаваемый сигнал по нужному каналу.

Предлагаемое устройство выполнено на декатроне и по сравнению с устройством на триодах имеет меньшее количество оборудования.

На фиг. 1 изображена принципиальная схема шифратора; на фиг. 2 — схема дешифратора.

Модуляторы М1 — М10 со входами 1 — 10 включены в катодные цепи коммутаторного декатрона. Модуляция анодного тока производится поочередно в те периоды, когда разряд происходит между анодом и тем катодом, к которому подключен модулятор. Глубина модуляции зависит от параметров используемых декатронов и режимов включения и может достигать 50%. В шифраторе может быть использована кодово-импульсная, амплитудная, частотная, амплитудно-частотная и другие виды модуляции. В качестве модуляторов могут быть использованы элементы с изменяемым внутренним сопротивлением: электровакуумные приборы, фотосопротивления и т. д., а также источники э.д.с. Запускающие импульсы декатрона формируются схемой 11, на вход которой подаются запускающие импульсы через зажим 12.

На фиг. 2 дана принципиальная схема дешифратора, в которой модулятор М со входом 18 включен в анодную цепь декатрона. Выходы обозначены позициями 14 — 28.

Наиболее целесообразно применять предлагаемые схемы:в теле-. метрических передачах многоканальной информации по одной линии связи.

Предмет изобретения

Применение многокатодных газоразрядных ламп-декатронов в качестве шифратора и дешифратора информации, с целью уменьшения количества аппаратуры и повышения надежности и долговечности их р аботы. д g е1

-Ф

1 4,. 2х 2. г

Ода .

Составитель Филипповский

Редактор 3. А. Москвина Техред А. А. Камышникова Корректор Н. В. Щербакова

Подп. к печ. 1.Х1-62 r. Формат бум. 70X108>/)6 Объем 0,18 изд. л.

Зак. 11028 Тираж 700 Цена 4 коп

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер. д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.
