Реферат



Изобретение относится к радиотехнике. Цель изобретения - расширение полосы пропускания. Антенна содержит открытый конец прямоугольного волновода, фланец 2, прямоугольную проводящую пластину 3 с отверстиями 4 и диэлектрические держатели 5. Сделанные в проводящей пластине 3 отверстия 4, увеличивают потери на излучение. В результате, общая добротность антенны уменьшается, за счет чего расширяется ее полоса пропускания. 2 ил.

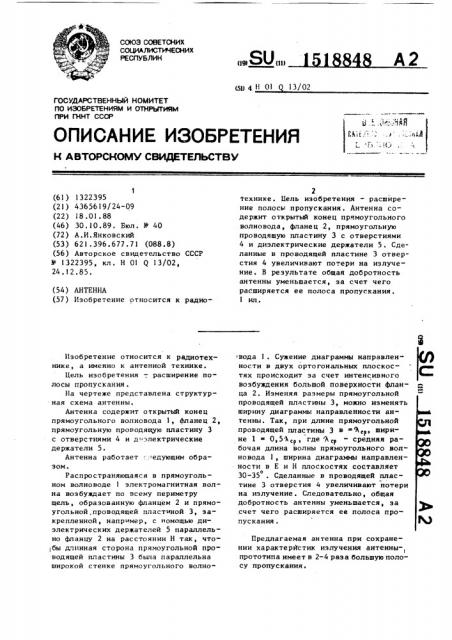

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19} (11}

А2

С5И 4 Н 01 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 1322395 (21) 4365619/24-09 (22) !8.01.88 (46) 30.10.89. Бюл. У 40 (72) А.И.Янковский (53) 621.396.677.71 (088.8) (56) Авторское свидетельство СССР !! 1322395, кл. H Ol Q 13/02, 24.12.85. (54) АНТЕННА (57) Изобретение относится к радиоИзобретение относится к радиотехнике, а именно к антенной технике.

Цель изобретения вЂ, расширение полосы пропускания.

На чертеже представлена структурная схема антенны.

Антенна содержит открытый конец прямоугольного волновода 1, фланец 2, прямоугольную проводящую пластину 3 с отверстиями 4 и д электрические держатели 5.

Антенна работает г 1едующим образом.

Распространяющаяся в прямоугольном волноводе 1 электромагнитная волна возбуждает по всему периметру щель, образованную фланцем 2 и прямоугольной. проводящей пласт ной 3, saкрепленной, напр мер, с помощью диэлектрических держателей 5 параллельно фланцу 2 на расстоянии Н так, что бы длинная сторона прямоугольной проводящей пластины 3 была параллельна широкой стенке прямоугольного волно2 технике. Цель изобретения — расширение полосы пропускания. Антенна содержит открытьй конец прямоугольноro волновода, фланец 2, прямоугольную проводящую пластину 3 с отверстиями

4 и диэлектрические держатели 5. Сделанные в проводящей пластине 3 отверстия 4 увеличивают потери на излучение. В результате общая добротность антенны уменьшается, за счет чего расширяется ее полоса пропускания.

I un. вода 1. Сужение диаграммы направлен" ности в двух ортогональных плоскостях происходит за счет интенсивного возбуждения большой поверхности фланца 2. Изменяя размеры прямоугольной проводящей пластины 3, можно изменять ширину диаграммы направленности антенны. Так, при длине прямоугольной проводящей пластины 3 в h,}„ шириHå 1 0 5 С, где А,}, — средняя рабочая длина волны прямоугольного волновода 1, ширина диаграммы направленности в Е и Н плоскостях составляет

30-35 . Сделанные в проводящей пластине 3 отверстия 4 увеличивают потери на излучение. Следовательно, общая добротность антенны уменьшается, за счет чего расширяется ее полоса пропускания.

Предлагаемая антенна при сохранении характерйстик излучения антенныпрототипа имеет в 2-4 раза большую полосу пропускания.

1 51 8848

Составитель М.Суханов

Техред М.Ходанич Корректор М.Максимишинец

Редактор А.Лежнина

Заказ 6608/54

Тираж 616

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Формула изобретени

Антенна по авт. св. М 1322395, отличающаяся тем, что, целью расширения полоск пропускания, в прямоугольной проводящей пластине выполнены отверстия.
