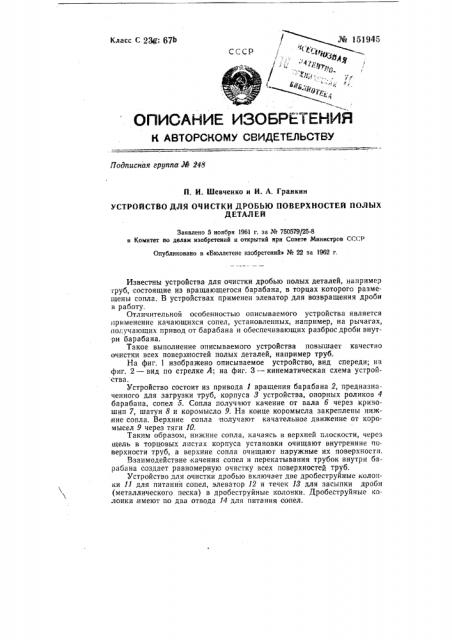

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А8ТОРСНОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 2È

П. И. Шевченко и И. А, Гранкин

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ДРОБЬЮ ПОВЕРХНОСТЕЙ ПОЛЫХ

ДЕТАЛ ЕЙ

Заявлено 5 ноября 1961 г. за № 750579/25-8 в Комитет по делам изобретений и открытий нрн Совете Министров СС(. Р

Опубликовано в «Бюллетене изобретений» № 22 за 1962 г.

Известны устройства для очистки дробью полых деталей, например труб, состоящие из вращающегося барабана, в торцах которого размещены сопла. В устройствах применен элеватор для возвращения дроби в работу.

Отличительной особенностью описываемого устройства является применение качающихся сопел, установленных, например, на рычагах, пою:учающих привод от барабана и обеспечивающих разброс дроби внутри барабана.

Такое выполнение описываемого устройства повышает качество очистки всех поверхБостей полых деталей, например труб.

На фиг. 1 изображено описываемое устройство, вид спереди; на фиг. 2 — вид по стрелке А; на фиг, 3 — кинематическая схема устройства.

Устройство состоит из привода 1 вращения барабана 2, предназначенного для загрузки труб, корпуса 3 устройства, опорных роликов 4 барабана, сопел 5. Сопла получают качение от вала б через кривошип 7, шатун 8 и коромысло 9. На конце коромысла закреплены нижние сопла. Верхние сопла получают качательное движение от коромысел 9 через тяги 1О.

Таким образом, нижние сопла, качаясь в верхней плоскости, через щель в торцовых листах корпуса установки очищают внутренние поверхности труб, а верхние сопла очищают наружные их поверхности.

Взаимодействие качения сопел и перекатывания трубок внутри барабана создает равномерную очистку всех поверхностен труб.

Устройство для очистки дробью включает две дробеструйные колонки 11 для питания сопел, элеватор 12 и течек 13 для засыпки дроби (металлического песка) в дробеструйные колонки. Дробеструйные колонки,имеют по два отвода 14 для питания сопел. № 151945

Через дверку 1о трубы загружаются в барабан 2, включается кнопка привода барабана, затем привода элеватора 12 и открывается вентиль подачи сжатого воздуха к дробеструйным колонкам.

По окончании очистки трубы выгружаются и цикл повторяется.

Предмет изобретения

Устройство для очистки дробью поверхностей полых деталей, например труб, в которое входит вращающийся барабан с соплами, расположенными со стороны его торцов, и применен элеватор для возвращения дроби в работу, о тл ич а ю щее с я тем, что, с целью повышения качества очистки всех поверхностей деталей, применены качающиеся сопла, установленные, например, на рычагах, получающих привод от барабана,,и обеспечивающие разброс дроби внутри барабана. № 151945

aud A

У д
