Реферат



Класс D 02d; 76с, )2oi

76 1 202

76с 12зз № 151950

СССР

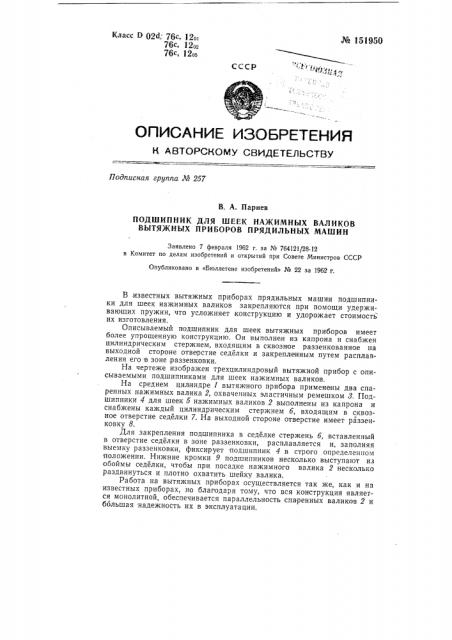

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 257

В. А. Парнев

ПОДШИПНИК ДЛЯ ШЕЕК НАЖИМНЫХ ВАЛИКОВ

ВЫТЯЖНЫХ ПРИБОРОВ ПРЯДИЛЬНЫХ МАШИН

Заявлено 7 февраля 1962 г. за № 764121/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 22 за 1962 r.

В .известных вытяжных приборах прядильных машин подшипники для шеек нажимных валиков закрепляются при помощи удерживающих пружин, что усложняет конструкцию и удорожает стоимость их изготовления.

Описываемый подшипник для шеек вытяжных приборов имеет более упрощенную конструкцию. Он выполнен из капрона и снабжен цилиндрическим стержнем, входящим в сквозное раззенкованное на выходной стороне отверстие седелки и закрепленным путем расплавления его в зоне раззенковки.

На чертеже изображен трехцилиндровый вытяжной прибор с описываемыми подшипниками для шеек нажимных валиков.

На среднем цилиндре 1 вытяжного прибора применены два спаренных нажимных валика 2, охваченных эластичным ремешком 8. Подшипники 4 для шеек 5 нажимных валиков 2 выполнены из капрона и снабжены каждый цилиндрическим стержнем б, входящим в сквозное отверстие седелки 7. На выходной стороне отверстие имеет раззенковку 8.

Для закрепления подшипника в седелке стержень б, вставленный в отверстие седелки в зоне раззенковки, расплавляется и, заполняя выемку раззенковки, фиксирует подшипник 4 в строго определенном положении. Нижние кромки 9 подшипников несколько выступают из обоймы седелки, чтобы при посадке нажимного валика 2 несколько раздвинуться и плотно охватить шейку валика.

Работа на вытяжных приборах осуществляется так же, как и на известных приборах, но благодаря тому, что вся конструкция является монолитной, обеспечивается параллельность спаренных валиков 2 и ббльшая надежность их в эксплуатации.

Ь< 151950

Предмет изобретения

Составитель описания Н. Ф. Тинде

Техред T. П. Курилко Корректор И. А. Шпынева

Редактор В. В. Хазова

Подп. к печ, 31.Х.-62 г. Формат бум. 70 ) 108 />z Объем 0,18 изд. л.

Закч 10778 Тираж 650 Цена 4 коп

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр М. Черкасский пер„д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.

Подшипник для шеек нажимных валиков вытяжных приборов прядильных машин, выполненный из капрона, отличающийся тем, что, с целью упрощения конструкции и удешевления стоимости изготовления, он снабжен цилиндрическим стержнем, входящим в сквозное раззенкованное на выходной стороне отверстие седелки и закрепленным путем расплавления его в зоне раззенковки,
