Реферат



Изобретение относится к ультразвуковой технологии и предназначено для получения устойчивых мелкодисперсных эмульсий и суспензий. Смеситель включает корпус 1, ротор 4 и статор 7 с коническими пальцами 5 и 8. Ротор 4 и статор 7 установлены с возможностью обеспечения между ними минимального зазора. Для обеспечения циркуляции смеси выполнено рабочее колесо. Использование изобретения обеспечивает повышение качества диспергирования, расширение области применения и повышение долговечности смесителя. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИ)(РЕСПУБЛИК (19) (11) (51)4 В 01 F / 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 42839 73/31-26 (22) 03,06.87 (46) 07. 11.89. Вюл. Р 41 (7 1 ) Ташкентский политехнический институт им, А.P. Ьируни (72) А.Г. Мильруд и И.Д. Резников (53) 66.063 (088.8) (56) Строител ьные материалы, 198 l, Ф 2у с. 28. (54) ГИДРОДИНАМИЧЕСКИЙ УЛЬТРАЗВУКОВОИ

СМЕСИТЕЛЬ (57) Изобретение относится к ультра- . звуковой технологии и предназначено

2 для получения устойчивых мелкодисперсных эмульсий и суспензий. Смеситель включает корпус 1, ротор 4 и статор 7 с коническими пальцами 5 и 8. Ротор

4 и статор 7 установлены с возможностью обеспечения между ними минимального зазора. Для обеспечения циркуляции смеси выполнено рабочее колесо. Использование изобретения обеспечивает повышение качества диспергирования, расширение области применения и повышение долговечности смесителя, 2 з.п. ф-лы, 3 ил.

1519767

Изобретение относится к ультраэВуковой технологии и может найти применение в строительной, химической, легкой, пищевой и в других областях народного хозяйства, где необходимо получение устойчивых мелкодисперсньм, многокомпонентных эмульсий и суспензий из трудносмешиваемых между собой компонентов, Цель изобретения — повышение качества диспергирования, расширение области применения и повышение долговечности смесителя.

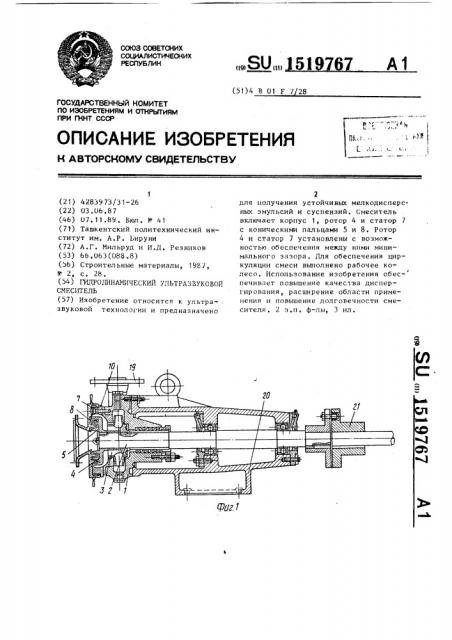

На фиг.1 изображен смеситель, об- 15 щий ьпд; на фпг. 2 ; ротор; на фиг.3» статор °

Смеситель включает корпус 1 спиральной формы, в котором на валу 2 установлены рабочее колесо 3, ротор

4 с коническими пальцами 5 и выступами 6, статор 7 с коническими пальцами 8 и выступами 9. Пальцы статора

7 располагаются между пальцами 5 ротора 4 ° Статор 7 навинчивается на кольцо 10. На дисках 11 ротора 4 выполнены кольцевые пазы 12, в которых устанавливаются выступы 9 пальцев 8 статора 7, а на дисках 13 статора ? выполнены кольцевые пазы 14, в кото30 рых устанавливаются выступы Ь пальцев 5 ротора 4. Статор на входе имеет фланец 15, резьбовую часть 16, для перем щения предусмотрена рукоятка 1/, стопорный винт 18. Готовая смесь выводится через патрубок 19.

Смеситель крепится посредством кронштейна 20, для соединения вала 2 с приводом предусмотрена муфта 21.

Смеситель работает следующим образом.

Предварительно определяется фракция твердых включений компонентов ° В зависимости от размеров фракций статор 7 устанавливается в нужное поло45 жение и фиксируется в нужном положении винтом 18. Компоненты подаются в зону диспергирования на пальцы 5 и

8 соответственно ротора 4 и статора

7. 3а счет перекрытия пространства между пальцами ротора и статора воэ50 никает резкий перепад давления, что увеличивает активную кавитацию, которая в свою очередь способствует повышению качества диспергирования ° Далее смесь колесом 3 подается на циркуля-. цию.

После нескольких циклов обработки отпускается стопорный винт 18 и зазор между коническими пальцами уменьшается до минимума. Новое положение статора / фиксируется стопорным винтом 18. В связи с тем, что выступы пальцев установлены в кольцевых пазах дисков ротора 4 и статора 7 устраняется утечка компонентов через зазор и повышается качество диспергирования. Для повышение долговечности рабочих органов смесителя на пальцы 5 и 8 ротора 4 и статора 7 наносится алмазное напыпение.

Использование изобретения повышает качество диспергирования, расширяет область применения и повышает долговечность смесителя.

Формула изобретения

1. Гидродинамический ультразвуко-, вой смеситель, включающий корпус и соосно установленные дисковые статор и ротор с коаксиально установленными на них рядами пальцев, о т л и ч аю шийся тем, что, с целью повышения качества диспергирования, пальцы статора и ротора выполнены кони ческими с выступами на концах, при этом на дисках статора и ротора выполнены кольцевые пазы для размещения в них выступов пальцев.

2. Смеситель по п. 1, о т л и ч а ю шийся тем, что, с целью расширения области применения смесителя, статор установлен с возможностью возвратно-поступательного перемещения вдоль своей оси.

3. Смеситель по пп. 1 и 2, о т л ич а ю шийся тем, что, с целью повышения его долговечности, на пальцы статора и ротора нанесено алмазное напыление.
