Устройство для укладки штучных изделий в тару

Устройство для укладки штучных изделий в тару

Иллюстрации

Показать все

Реферат



Изобретение относится к упаковочному оборудованию, а именно к устройствам для укладки в ящики штучных изделий, и может быть использовано на предприятиях пищевой промышленности. Цель изобретения - расширение технологических возможностей. Устройство для укладки штучных изделий в тару содержит подающий транспортер, механизм формирования слоя изделий, включающий толкатель, выполненный в виде подвижного корпуса 4 с вертикальной пластиной 5, силовой цилиндр 7 с упором на его штоке. Подвижный корпус 4, выполненный в виде каретки, оснащен звездочкой 10, упором 11 и ограничительным упором 12. Изделия 14 накапливаются на рольганге 2, после чего шток силового цилиндра 7 начинает перемещаться вправо опуская вертикальную пластину 5 в нижнее положение и своим упором перемещая корпус 4 в прямом направлении, сдвигая ряд изделий на накопительный стол. При обратном ходе штока пластина 5 подключается в верхнее положение и упирается в ограничительный упор 12, после чего цепь 13 перемещает корпус 4 в исходное положение. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (11) А1

ni) 4 В 65 В 5/10 35/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7В

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4342253/31-13 (22) 11.12„87 (46) 07.11.89. Бюл. ¹ 41 (71) Киевский технологический институт пищевой промьш)ленности (72) В.С.Костюк, В.Ç.Шапран, P,К.Казимиров, Н.И,Сороколит и А.И.Соколенко (53) 621.798.4(088.8) (56) Авторское свидетельство СССР № 1402495, кл. В 65 В 5/10, 1986. (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ШТУЧНЫХ

ИЗДЕЛИЙ В ТАРУ (57) Изобретение относится к упаковочному оборудованию, а именно к устройствам для укладки в ящики штучных издедий, и может быть использовано на предприятиях пищевой промышленности. Цель изобретения — расширение технологических возможностей, Устройство для укладки штучных изделий в

2 тару содержит подающий транспортер, механизм формирования слоя изделий, включающий толкатель, выполненный в виде подвижного корпуса 4 с вертикальной пластиной 5, силовой цилиндр

7 с упором на его штоке. Подвижный корпус 4, выполненный в виде каретки, оснащен звездочкой 10, упором

11 и ограничительным упором 12. Изделия 14 накапливаются на рольганге 2, пос.te чего шток силового цилиндра 7 начинает перемещатьСя вправо, опуская вертикальную пластину 5 в нижнее положение и своим упором перемещая корпус 4 в прямом направлении, сдвигая ряд изделий на накопительный стол.

При обратном ходе штока пластина 5 подключается в верхнее положение и упирается в ограничительный упор 12, после чего цепь 13 перемещает корпус

4 в исходное положение. 3 ил.

1519950

Изобретение относится к ун; ковочному оборудованию, а именно к устройствам для укладки в ящики штучных иэделий, и может быть использовано на предприятиях пищевой промышленности, Цель изобретения — расширение технологических возможностей эа счет обеспечения укладки изделий в мягкой упаковке„ 10

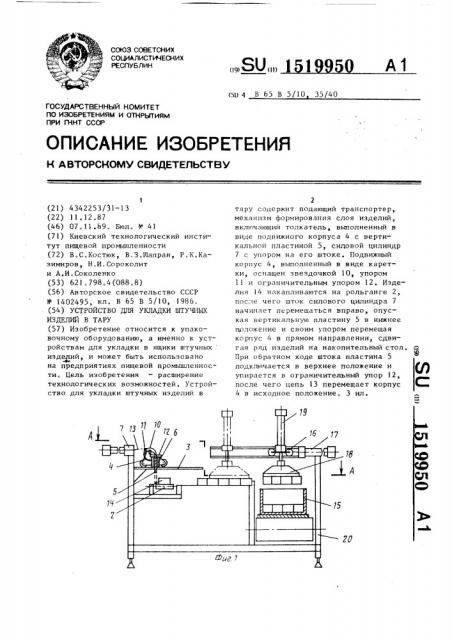

На фи1 . 1 изображено устройство для укладки штучных изделий в тару; на фиг.,2 — разрез А-А на фиг.1; на фиг,3 — разрез Б-Б на фиг.2.

Устройство для укладки штучньгх 15 изделий в тару содержит подающий транспортер 1, который может заканчивать-, ся рольгангом 2, механизм формирования слоя иэделий, включающий толкатель, выполненный в виде установлен- 20 ного в горизонтальных направляющих 3 подвижного корпуса 4, выполненного в виде каретки с вертикальной пластиВой 5, смонтированной на нем с воэможностью относительного перемещения в вертикальной плоскости в направляющих 6, силовой цилиндр 7 с упором

8, закрепленным на его штоке, и горизонтальный накопительный сто.I 9, при этом подвижный корпус 4 толкателя оснащен звездочкой 10, упором 11 для его перемещения в прямом направлении посредством взаимодействия с упором 8 штока силового цилиндра 7 и ограничительным упором 12 для фикса35 ции крайнего верхнего положения вертикальной пластМ ы 4, которая оединена со штоком силового цилиндра I посредством цепи 13, огибающей эвеэдОчку 10 пОдвижногО кopIIyca (каpeтки) 4

4 для перемещения последнего в обратном направлении посредством взаимодействия вертикальной пластины 5 с ограничительным упором 12.

Устроиство может содержать меха- 45 низм для переноса изделий 14 в тару

15, включающий в себя тележку 16 с приводом 17 и захватный орган 18 с исполнительным механизмом 19. Устройство смонтировано на раме 20„

Устройсгво работает следующим образом.

Изделия 14, подлежащие упаковке, поступают по транспортеру 1 и накапливаются на рольганге 2 в один ряд„

Получив сигнал о заполнении рольганга 2, силовой цилиндр 7 посредством цепи 13 и звездочки 10 перемещает пластину 5 в Вертикальной плоскости н нижнее (рабочее) положение и далее с помощью упора 8„B3:.IHI!Q(IейстВуюшегo с упором 11, перемешает корTlус 4 (каретку) толкате IH и ряд H3— делий на горизонтальньи накопительный стол 9. При дальнейшем возвратном перемещении штока силового цилиндра последний посредством цепи

l3 и звездочки 10 перемещает пластину 5 в верхнее (нерабочее) положение и при взаимодействии пластины

5 с ограничительным упором 12 происходит перемещение корпуса (каретки) толкателя в крайнее левое положение.

В период перемещения толкателя в крайнее правое положение, исключая

Время смещения изделий с рольганга, на нсм происходит накопление изделий. Процесс перемещения изделий повторяется до набора нужного количестВа рядов. Захватный орган 18 под действием собственного веса оп; скается на горизонтальный накопительный стол

9 и захватывает уложенные на нем изделия 14, а привод 17 тележки 16 перемещает его к упаковочной таре 15.

Исполнительный механизм 19 опускает захва;ный орган 18 с изделиями !4

В тару 15, после чего поднимает захВатный орган 18. Привод тележки 16 перемещает ее вместе с захватным ор: «ом влево на горизонтальный нако гителыый стол.

Ф о р м у л а и з о б р е т е н и я

Устройство для укладки штучных иэделий в тару, содержащее подающий транспортер, механизм формирования изделий, включающий толкатель, выполненный в виде установленного в горизонтальных направляющих подвижного корпуса с вертикальной пластиной, смонтированной на нем с возможностью относительного перемещения в вертикальной плоскости, силовой цилиндр с упором, закрепленным на его штоке, и горизонтальный накопительный стол, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, подвижный корпус толкателя выполнен в виде каретки н оснащен звездочкой, упором для его перемещения в прямом направлении по- > средством взаимодействия с упором штока силового цилиндра и Ограничительным упором для фиксации крайне1519950 иг

ЩиР,З

Составитель Ю.Антонов

Техред Л.Сердюкова Корректор И.1лска

Редактор Г.Волкова

Заказ 6709/21 Тираж 625 Подписное

ВНИИПИ Государственного комитета по изобретениям и откр .ням при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. °, 5

Производственно-издательский комбинат "Патент", г.ужгород, чл.. Гагарина, 101 го верхнего положения вертикальной пластины, которая соединена со штоком силового цилиндра посредством цепи, огибающей звездочку подвижного корпуса для перемещения последнего в обратном направлении посредством взаимодействия вертикальной пластины с ее ограничительным упором.
