Реферат



Изобретение относится к устройствам для упаковывания изделий в термоусадочную пленку, может быть использовано во многих отраслях народного хозяйства, например в кожевенной промышленности при упаковывании рулонов кож и направлено на снижение расхода энергии и повышение качества упаковывания. Устройство состоит из транспортера 2, механизма 3 для подачи изделий 1 в термоусадочную камеру 4, содержащего установленный под ней с возможностью вертикального перемещения кронштейн с шарнирно укрепленными на нем несущими опорами 11, связанными между собой жесткой связью и имеющими фиксатор вертикального положения, а ткже оберточного механизма 5 и термоусадочной камеры 4. Благодаря указанной конструкции механизма для подачи изделий в термоусадочную камеру уменьшается потеря тепла при подаче изделий, повышается равномерность термоусадки за счет малой площади соприкосновения изделия с несущими опорами, обеспечивается неподвижное положение изделия при термоусаживании и исключается контактирование изделий между собой, что снижает расход энергии и повышает качество упаковывания. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (11) Ai!

5I) 4 В 65 В 53/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯЧ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21 ) 4334871/ 30-1 3 (22) 30. 11 . .87 (46) 07.11.89. Бюл. У 41 (71) Курское научно-производственное кожевенно-обувное объединение (72) В.H.Ñîëîâüåâ и Н.Н.Дубинина (53) 621,798.4(088.8) (56) Авторское свидетельство СССР

1(870252, кл. В 65 В 53/02, 1980. (54) УСТРОЙСТВО ДЛЯ УПАКОВЫВАНИЯ

ИЗДЕ11ИЙ В ТЕРМОУСАДОЧНУ10 ПЛЕНКУ (57) Изобретение относится к устройствам для упаковывания иэделий в термоусадочную пленку, может быть использовано во многих отраслях народного хозяйства, например в кожевенной промышленности при упаковывания рулонов кож, а направлено на снижение расхода энергии и повышение качества упаковывания, Устройство состоит из транспортера 2, механизма 3 для по2 дачи изделий I в термоусадочную камеру 4, содержащего установленный под ней с воэможностью вертикального перемещения кронштейн с шарнирно укрепленными на нем несущими опорами 11, связанными между собой жесткой связью и имеющими фиксатор вертикального положения, а также оберточного механизма 5 и термоусадочной камеры 4. Благодаря укаэанной конструкции механизма для подачи иэделий в термоусадочную камеру уменьшается потеря тепла при подаче иэделий, повышается равномерность термоусадки за счет малой площади соприкосновения изделия с несущими опорами, обеспечивается неподвижное положение иэделия при термоусаживании и исключается контактирование изделий между собой, что снижает расход энергии и повышает качество упаковывания. 6 ил.

15)9957

Изобретение относится к устройствам для упаковываиия иэделий в.термоусадочную пленку и может быть использовано во Многих отраслях народного

5 хозяиства„ например в кожевенной промьппленности, при упаковывании рулонов кож.

Цель изобретения — снижение расхода энергии и повышение качества упа- Ið ковывания.

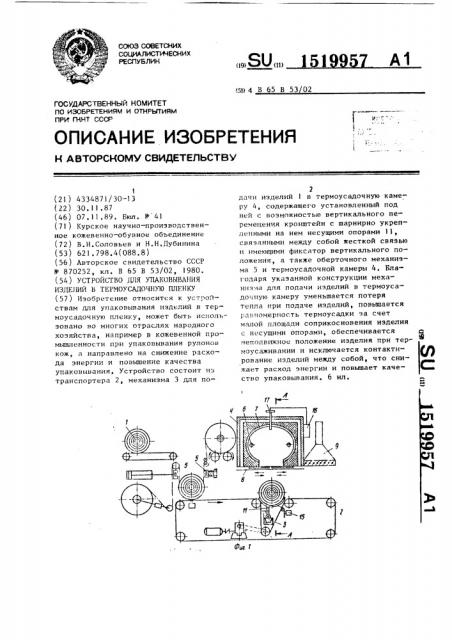

На фиг.l представлено устройство, общий вид; на фнг,2 — разрез А-А на фиг.l; иа фиг.3 — разрез Б-Б на фиг.2> на фиг ° 4 — механизм для пода чи изделий в термоусадочную камеру в момент начала подачи изделия в нее; на фиг.5 — то же, в момент окончания подачи изделий в термоусадочную камеру; на фиг.6 — то же, в момент раэ- 20 мнкания фиксатора вертикального положения после вывода изделия из термоуСадочной камеры.

Устройство для упаковывания иэделий 2 в термоусадочную пленку состоит 25 из (фиг.l) транспортера 2, например, выполненного струнным, механизма

3 для подачи изделий 1 в термоусадочную камеру 4„ оберточного механизма

5 и термоусадочной камеры 4 с источниками 6 инфракрасного излучения, отражателями 7 параболической формы и теплозащитными шторками 8, связанными с механизмом 3 для подачи изделий 1 в термоусадочную камеру 4 и

35 имеющими с внутренней стороны отражающие поверхности, à также охлаждающего зонта 9. Механизм 3 для подачи изделий 1 в термоусадочную камеру 4 (фиг.2) содержит установленный под ней с возможностью вертикального перемещения кронштейн 10 с шарнирно укрепленными на нем несущими опорами

ll, связанными между собой жесткой связью 12 и имеющими фиксатор 13 вертикального положения. При этом на раме транспортера 2 закреплены упор

14 (фиг ° 4) для размыкания фиксатора

l3 вертикального положения несущих опор 11, выполненный, например, в виде треугольника, шарнирно укрепленно50 го в его прямоугольной вершине, а также датчики 15 положения упакованного изделия на несущих опорах 11 выполненные, например, в виде микровыключателей. Несущие опоры Il установлены с одинаковым смещением центров тяжести относительно осей шарниров (фиг.3) и выполнены из пруткового материала с антиадгезионным покрытием. Величина смещения центров тяжести несущих опор ll определяется экспериментально в зависимости от массы и формы упаковываемого иэделия.

Для поддержания заданного температурного режима в термоусадочной камере 4 на ней установлен терморегулятор

16 с датчиком 17.

Механизм 3 для подачи иэделий 1 в термоусадочную камеру 4 может быть выполнен, например, в .виде пневмогидроцилиндра 18, при этом кронштейн

10 с несущими опорами 11 устанавливается на силовом ш оке 19 пневмогидроцилиндра 18 (фиг,2). Пневмогидроцилиндр 18 имеет рабочую полость 20 с поршнем для перемещения кронштейна

I0 и рабочие полости 21 и 22 с поршI нями для перемещения теплоэащитных шторок 8 (фиг.4). При этом полость

20 связана с полостями 21 и 22 через регулируемые дроссели, а объем полости 20 равен сумме объемов полостей

21 и 22 °

Время выдержки изделий I в термоусадочной камере 4 регулируется с помошью реле времени (не показано).

Устройство работает следующим образом.

Изделие I подается в оберточный механизм 5, где охватывается термоусадочной пленкой с последующим saпечатыванием смыкающихся частей пленки и отделением полученной упаковки, Далее упакованное изделий 1 непрерывно движущемуся струнному транспортеру 2 попадает на несущие опоры Il механизма 3 для подачи изделия в термоусадочную камеру 4. При правильном положении изделия 1 на опорах 11 срабатывают датчики 15, ко» торые включают пневмогидроцилиндр 18.

При этом сжатый воздух подается на поршни полостей 21 и 22 (фиг.4) и за счет перекачки рабочей жидкости из полостей 21 и 22 через дроссели в полость 20 происходит перемещение поршня полости 20 вместе с силовым штоком 19 вверх, и изделий I лежащее на опорах 11 подается в термоусадочную камеру 4, Одновременно с этим блогодаря связи теплозащитных шторок Ч с поршнями полостей 21 и 22, происходит раскрытие их (фиг.5). В термоусадочной камере 4 происходит равномерная термическая обработка поверхности упакованного в термоусаТаким образом, установка под термоусадочной камерой вертикально перемещаемого кронштейна с шарнирно укрепленными несущими опорами, связанными между собой, имею:ними фиксатор вертикального положения и одинаково смещенными относительно осей

30 шарниров, уменьшает потерю тепла иэ термоусадочной камеры при подаче в нее изделия, повышает равномсрность,4-4

5 1 5199 дочную пленку изделия 1. После заданной с помощью реле времени выдержки изделия 1 в термоусадочной камере 4 происходит обратное включение пневмогидроцилиндра 18. При этом сжатый

5 воздух подается в полость 20, и за счет перекачки рабочей жидкости через дроссели в полости 21 и 22 происходит перемещение поршня полости 10

20 с силовым штоком 19 вниз и вывод изделия 1 иэ термоусадочной камеры 4.

Одновременно с этим происходит закрытие теплозащитных шторок 8. При движении силового штока 19 с кронштей- 15 ном 10 вниз фиксатор 13 вертикального положения касается упора 14 и происходит его размыкание (фиг.,б). Из-за смещения центров тяжести несущих опор ll они поворачиваются вокруг 20 осей шарниров и иэделие переносится на струнный транспортер 2. Одновременно происходит охлаждение изделия 1 потоком воздуха от охлаждающего зонта 9. 25

57 термоусадки пленки эа счет малой площади соприкосновения основания изделия с несущими опорами, обеспечивает неподвижное положение иэделия при термоусаживании и исключает контактирогание следующих ppyr за дру гом иэделий, что снижает расход энергии и повышает качество упаковывания.

Ф о р м у л а и з о б р е т е н и я

Устройство для упаковывания иэделий в термоусадочную пленку, содержащее транспортер, механизм для подачи изделий в термоусадочную камеру, оберточный механизм и термоусадочную камеру с источниками инфракрасного излучения, отражателями параболической формы и теплозаг итными шторками, связанными с механизмом для подачи изделия в термоусадочную камеру, о т л и ч а ю щ е е с я тем, что, с целью снижения расхода энергии и повышения качества упаковывания, механизм для подачи изделий в термоусадочную камеру содержит установленный под ней с возможностью вертикального перемещения кронштейн с шарнирно закрепленными на нем несущими опорами, связанными между собой и имеющими фиксатор вертикального положения, причем опоры установлены с одинаковым смешением центров тяжести относительно осей шарниров.

l519957

1519957 фиг.b
