Реферат



Класс Н 014; 21а, 75 — - ¹ 152004

СССР

1 а

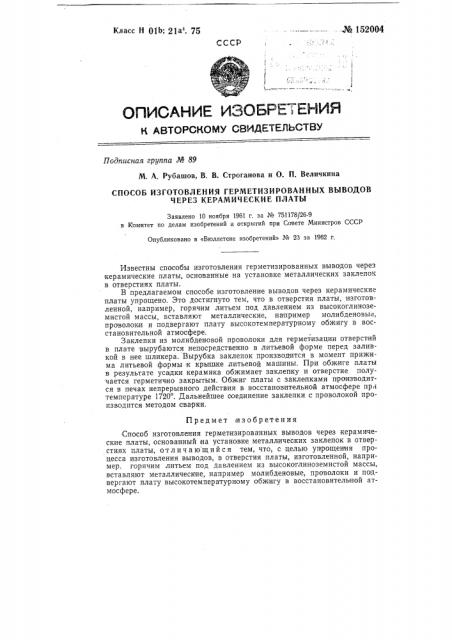

ОПИСАНИЕ NSGEPE; EHNR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 89

М. А. Рубашов, В. В. Строганова и О. П. Величкина

СПОСОБ ИЗГОТОВЛЕНИЯ ГЕРМЕТИЗИРОВАННЫХ ВЫВОДОВ

ЧЕРЕЗ КЕРАМИЧЕСКИЕ ПЛАТЫ

Заявлено 10 ноября 1961 г. за № 751178/26-9 в К омитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 23 за 1962 r.

Предмет изобретения

Способ изготовления герметизированных выводов через керамические платы, основанный на установке металлических заклепок в отверстиях платы, отличающийся тем, что, с целью упрощения процесса изготовления выводов, в отверстия платы, изготовленной, например. горячим литьем под давлением из высокоглиноземистой массы, вставляют металлические, например молибденовые, проволоки и подвергают плату высокотемпературному обжигу в восстановительной атмосфере.

Известны способы изготовления герметизированных выводов через керамические платы, основанные на установке металлических заклепок в отверстиях платы.

В предлагаемом способе изготовление выводов через керамические платы упрощено. Это достигнуто тем, что .в отверстия платы, изготовленной, например, горячим литьем под давлением из высокоглиноземистой массы, вставляют металлические, например молибденовые, проволоки и подвергают плату высокотемпературному обжигу в восстановительной атмосфере.

Заклепки нз молибденовой проволоки для герметизации отверстий в плате вырубаются непосредственно в литьевой форме перед заливкой в нее шликера. Вырубка заклепок производится в момент прижима литьевой формы к крышке литьевой машины. При обжиге платы в результате усадки керамика обжимает заклепку и отверстие получается герметично закрытым. Обжиг платы с заклепками производится в печах непрерывного действия в восстановительной атмосфере при температуре 1720 . Дальнейшее соединение заклепки с проволокой производится методом сварки.
