Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительных материалов, а именно к составам кислостойких газобетонных смесей, и может использоваться при изготовлении самонесущих и ограждающих изделий и конструкций промышленных и гражданских зданий, в том числе эксплуатируемых средах. Изобретение позволяет повысить прочность и коэффициент конструктивного качества бетона. Бетонная смесь включает, мас.%: тридимито-кристабалитовое вяжущее 25...55, молотый кремнеземистый компонент 23...44, алюминиевую пудру 0,04...0,07, оксид щелочноземельного металла 0,5...1,2, воду остальное. Прочность бетона 10,9-36 МПа, коэффициент конструктивного качества 170-250. 1 табл.

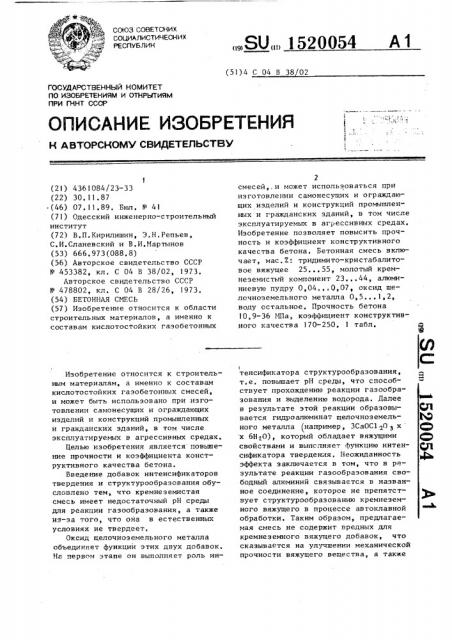

СОЮЗ СОВЕТ СНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 С 04 В 38 02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕП=КИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4361084/23-33 (22) 30, 11. 87

° (46) 07.11.89. Бюл. N 41 (71) Одесский инженерно-строительный институт (72) В,П.Кирилишин, Э,Н.Репьев, С.И.Сланевский и В,И.Мартынов (53) 666.973(088,8) (56) Авторское свидетельство СССР

N - 453382, кл. С 04 В 38/02, 1973, Авторское свидетельство СССР и 478802, кл. С 04 В 28/26, 1973. (54) БЕТОННАЯ СМЕСЬ (57) Изобретение относится к области строительных материалов, а именно к составам кислотостойких гаэобетонных

Изобретение относится к строительным материалам, а именно к составам кислотостойких газобетонных смесей, и может быть использовано при изготовлении самонесущих и ограждающих изделий и конструкций промышленных и гражданских зданий, в том числе эксплуатируемых в агрессивных средах.

Целью изобретения является повышение прочности и коэффициента конструктивного качества бетона.

Введение добавок интенсификаторов твердения и структурообразования обусловлено тем, что кремнеземистая смесь имеет недостаточный рН среды для реакции газообразования, а также иэ-за того, что она в естественных условиях не твердеет, Оксид щелочноземельного металла объединяет функции этих двух добавок.

На первом этапе он выполняет роль ин„„SU„„1520054 А 1

2 смесей,. и может использоваться при изготовлении самонесущих и ограждающих изделий и конструкций промышленных и гражданских зданий, в том числе эксплуатируемых в агрессивных средах.

Изобретение позволяет повысить прочность и коэффициент конструктивного качества бетона, Бетонная смесь включает, мас.7: тридимито-кристабалитовое вяжущее 25...55, молотый кремнеземистый компонент 23...44, алюминиевую пудру 0,04...0,07, оксид щелочноземельного металла 0,5. ° .1,2, воду остальное. Прочность бетона

10,9-36 NIIa, коэффициент конструктивного качества 170-250. 1 табл, I тенсификатора структурообразования, т,е, повышает рН среды, что способствует прохождению реакции газообразования и выделению водорода. Далее в результате этой реакции образовы- (,Д вается гидроалюминат щелочноземель- ) ного металла (например, ЗСаОС1 0 з х () х 6Н О), который обладает вяжущими () свойствами и выпслняет функцию интен- (д сификатора твердения, Неожиданность ф эффекта заключается в том, что в результате реакции газообразования свободный алюминий связывается в названное соединение, которое не препятствует структурообразованию кремнеземного вяжущего в процессе автоклавной обработки. Таким образом, предлагаемая смесь не содержит вредных для кремнеземного вяжущего добавок, что сказывается на улучшении механической прочности вяжущего вещества, а также

1 1211054

Кроме того, при испоптьзовании предлагаемой бетонной смеси исключаются энергозатраты, связаннь1е с получением и подготовкой к использованию (помол) активного щелочесодержащего кремнезема, дефицитность и высокая стоимость исходных материалов (молотое стекло и глиноэемистый цемент), Известнь1й состав содержит много компонентов, что усложняет технологию.

Формула изобретения

0 5-1,2

Остальное

Хврактернстнкн бетона

Показатели, мвс.Х, для состава (I

Содержание компонентов> мас.t:

ТК вяжущее молотый кремнезеMHcTIIA компонент (кварцевый песок) окснд щелочноземельного металла

55

23

0,9

0,055

25,045

1,2

0>04

29,76. 0,5

О,О7

21, 43 влюмннневая пудра вода

Средняя плотность в сухом состояннн ° кг/мЗ

Прочность, НПа

Коэффициент конструктнвного качества

soo

10,9

12ОО

36,О

1ООО

20,0

61-82

200

)70

250

Составитель О.Моторина

Редактор Н.Гунько Техред JI.Ñåðäþêoâà Корректор B.Гирняк

Заказ 6719/27 Тираж 591 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбина| "Патент", r.Óæãîðîä, ул. Гагарина,101 на повышении коэффициента конструктивного качества кислотостсйкого газобетона на кремнеземном вяжущем.

Пример. Б заданных соотноше—

5 ниях дозируют сухие составляющие: ТК вяжущее, кремнеземистый компонент в виде молотого кварцевого песка и оксид щелочноземельного металла, Сухие компоненты тщательно перемешивают в лопастной мешалке принудительного действия. Отдельно приготавливают водно-алюминиевую суспенэию, которую подают вместе с подогретой до 55+5 C водой в бетономешалку и смесь снова перемешивают, Затем смесь укладывают в формы с размером ребра 100 мм и вибрируют в течение процесса газообразования, После этого через 30—

60 мин срезают "горбушку". Далее бетонную смесь в формах помещают в автоклав, где производят термовлажностную обработку в среде насыщенного пара при 187 С и давлении 1,2 МПа по режиму 3 — 16 — 4 ч. Полученные образцы 25 высушивают, обмеряют, взвешивают и испытывают на прочность при сжатии, Составы бетонной смеси и результаты испытаний приведены;в таблице.

Бетон, полученный иэ предлагаемой смеси, обладает прочностью в 1,5—

2 раза вып1е, чем известные бетоны, равноценной средней плотности, что повышает его коэф1ициент конструктивного качества.

Бетонная смесь, включающая вяжущее, молотый кремнеземистый компонент, алюминиевую пудру, интенсификатор структурообразования и воду, отличающаяся тем, что, с целью повышения прочности и коэффициента конструктивного качества, она содержит в качестве вяжущего тридимито-кристобалитовое вяжущее фракции

0,1-1,25 мм, а в качестве интенсификатора структурообразования — оксид щелочноземельного металла при следующем соотношении компонентов, мас.7:

Тридимито-кристобалитовое вяжущее 25-55

Молотый кремнеземистый компонент 23-44

Алюминиевая пудра, 0,04-0,07

Оксид щелочноземельного металла

Вода
