Краска для глубокой или флексографской печати по бумаге

Краска для глубокой или флексографской печати по бумаге

Иллюстрации

Показать все

Реферат



Изобретение относится к области полиграфии, в частности к водным печатным краскам для флексографского или глубокого способов печати на бумаге. Изобретение позволяет сократить время закрепления краски на оттиске с 11 до 0,5-1,5 с и снизить впитываемость краски в бумаги со 135 до 400-420 с за счет того, что краска содержит мас.%: пигмент 8-15, поливиниловый спирт 2-5, 40%-ную водную дисперсию сополимера этилакрилата со стиролом в соотношении (3-7):(2-3) 40-54, гидроксид натрия 0,2-0,8, спирт этиловый или изопропиловый или смесь этилового с бутиловым в соотношении 2:1 (мас.ч.) 1,5-7,0 и воду остальное. 2 табл.

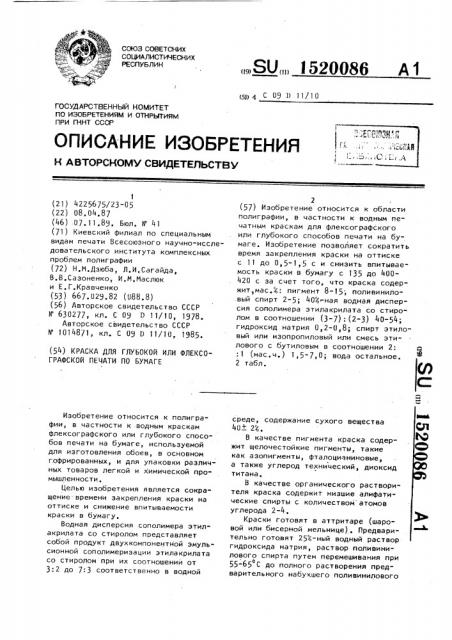

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<51! 4 С 09 11 11110! ! (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

2 (57) Изобретение относится к области полиграфии, в частности к водным печатным краскам для флексографского или глубокого способов печати на бумаге. ИзоЬретение позволяет сократить время закрепления краски на оттиске с 11 до 0,5- 1,5 с и снизить впитываемость краски в бумагу с 135 до 400420 с за счет того, что краска содержит,мас.4: пигмент 8-15; поливиниловый спирт 2-5; 40 ьная водная дисперсия сополимера этилакрилата со стиролом в соотношении (3-7):(2-3) 40-54; гидроксид натрия 0,2-0,8; спирт этиловый или изопропиловый или смесь этилового с Ьутиловым в соотношении 2:

;1 (мас.ч.) 1,5-7,0; вода остальное.

2 табл. среде, содержание сухого вещества

40+ !2 .

В качестве пигмента краска содержит щелочестойкие пигменты, такие как азопигменты, фталоцианиновые, а также углерод технический, диоксид титана.

В качестве органического растворителя краска содержит низшие алифатические спирты с количеством атомов углерода 2-4, Краски готовят в аттритаре (шаровой или бисерной мельнице). Предварительно готовят 254-ный водный раствор гидроксида натрия, раствор поливинилового спирта путем перемешивания при

55-65 С до полного растворения предварительного набухшего поливинилового

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГННТ СССР! (21) 4225675/23-05 (22) 08.04.87 (46) 07.11.89. Бюл. М 4 1 (71) Киевский филиал по специальным видам печати Всесоюзного научно-исследовательского института комплексных проблем полиграфии (72) Н.М.Дзюба, Л.И.Сагайда, В.В.Сазоненко, И.М.Маслюк и Е.Г,Кравченко (53) 667.029.82 (088.8) (56) Авторское свидетельство СССР

N 630277, кл. С 09 D 11/10, 1978.

Авторское свидетельство СССР

N 10148/1, кл. С 09 D i l/10, 1985. (54) КРАСКА ДЛЯ ГЛУБОКОЙ ИЛИ ФЛЕКСОГРАФСКОЙ ПЕЧАТИ ПО БУМАГЕ

Изобретение относится к полиграфии, s частности к водным краскам флексографского или глубокого способов печати на бумаге, используемой для изготовления обоев, в основном гофрированных, и для упаковки различных товаров легкой и химической промышленности.

Целью изобретения является сокращение. времени закрепления краски на оттиске и снижение впитываемости краски в бумагу.

Водная дисперсия сополимера этилакрилата со стиролом представляет соЬой продукт двухкомпонентной эмульсионной сополимеризации этилакрилата со стиролом при их соотношении от

3:2 до 7:3 соответственно в водной

„,Я0„„1520086 А 1

1520086

Таблица!

Содержание компонентов, мас.4, в составе

Компоненты краски контрольном предлагаемом известном голубая черная 1 (ro- 2 (го- .3 лубая) лубая) (черная) 10 2,0 5,0 3,2

3,2

3,2

Поливиниловый спирт

404-ная водная дисперсия сополимера этилакрилата со стиролом

40 48 54 39 . 56 (16) (19,2) (21,6) (15,6) (22,4) 15

Сажа канальная (углерод технический

К-354) спирта в смеси оставшегося количества воды и органического растворителя.

В диспергатор загружают пигмент, растворы поливинилового спирта и гидр- 5 оксида натрия и диспергируют до размера частиц не Ьолее 10 мкм. Затем добавляют водную дисперсию сополимера этилакрилата со стиролом, перемешивают в течение 5-10 мин и фильтруют через сито 4800-5200 отв.lсм2.

Полученные краски разбавляют смесью воды и этилового спирта (9:1) до рабочей вязкости 14-16 с по вискозиметру ВЗ-4. !

Для определения времени закрепления краску наносят спиральным ракелем на Ьумагу (этикеточную, оЬерточную, обойную) и отмечают время, по истечении которого краска закрепилась на оттиске, т.е, не отмарывала на лист бумаги, положенный сверху на оттиск и прокатанный резиновым валиком.

Поверхностную впитываемость краски определяют по времени поглощения капли краски, нанесенной на поверхность бумаги. Чем больше определяемые значения поверхностной впитываемости .краски,тем медленнее краска впитывается в бумагу, тем ниже реальная по верхностная впитываемость краски.

Испытания проводят при одинаковых условиях при печати красками, разЬавленными смесью воды и этилового спирта., до рабочей вязкости 14-16 Ст по

ВЗ-4, на одинаковой бумаге — основе для оЬоев.

Составы краски представлены в табл.1; результаты испытаний — в табл.2. формула изобретения

Краска для глуЬокой или флексографской печати по бумаге, содержащая пигмент, поливиниловый спирт, гидроксид натрия, одноатомный спирт и воду, отличающаяся тем, что, с целью сокращения времени закрепления краски на оттиске и снижения впитываемости краски s бумагу, в качестве одноатомного спирта она содержит этиловый или изопропиловый спирт или смесь этилового спирта с бутиловым при массовом соотношении

2:1 соответственно и дополнительно

403-ную аодную дисперсию сополимера этилакрилата со стиролом при их соотношении 3-7:2-3 соответственно при следующем соотношении компонентов, мас.4:

Пигмент 8 1г

Поливиниловый спирт 2-5

Гидроксид натрия 0,2-0,8

Этиловый или изопропиловый спирт или смесь этилового спирта с Ьутиловым при массовом соотношении 2:1 1,5-7,0

40 -ная водная дисперсия сополимера этилакрилата со стиролом при их соотношении 3-7:2-3 40-54

Вода Остальное

Продолжение табл. 1

1520086

Компоненты краски известном предлагаемом контрольном

1 (го- 2 (го- 3 лубая) лубая) (черная) 4 5. голубая черная

0,8

1,5 0,2

0,2

0 5

0 5

0 5

1,0 4,0

4,0

4,0

7,0

0,5

0,03

Осталь- ОсОстальОс- Осталь- ОстальОстальное ное ное таль- таль- ное ное ное ное

П р и м е ч а н и е. В скобках приведено содержание сополимера на сухое вещество.

Таблица2

Показатели для состава

Свойства краски контрольного известного и редла га е мог о

3 (черная) 2 (голубая) голубая

1 (голубая) черная

0,5 1,5

270

280 135 400 420 415

250

16 24 17 5

5 5 5

5 5 5

15,3 )80

5 3

Пигмент голубой фталоцианиновый

Пигмент красный 5С

Гидроксид натрия

Бычья желчь

Канифольно-малеиновая смола

383-ная водная дисперсия сополимера этилакрилата, диметакрилового эфира этиленгликоля и метилметакриламида

Триэтаноламин

Органический растворитель: спирт этиловый спирт изопропиловый спирт бутиловый

Дибутилфталат

Вода

»ремя закрепления краски на оттиске, с

Поверхностная впитываемость краски, с

Вязкость по

ВЗ-4, Ст

Водостойкость, баллы

Кислотостойкость, баллы

Содержание компонентов, нас.Ф, в составе

1520086!

1!Родолжение табл.2

Свойства краски

Показатели для состава известно о предлагаемого контрольного

5 голубая

1 2 (голу- (голубая) бая) 3 (черная) черная

Устойчивость краски к истиранию циклы

Оптическая плот12, !2

Составитель С,Титов

Редактор Н.Гунько Техред н.Кравчук Корректор А.Обручар

Заказ 6722/28 Тираж 631 Подписное

ВНИИПИ Государственного комитета по изобретениям и открььтиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", г, Ужгород, ул. Гагарина,10 l ность краски на оттиске при различной глубине травления формы глубокой печати мкм:

11

19

23

0,48

0,70

0,82

0,97

1,08

1,21

1,36

0,53 0,58

0,74 О, 79

0,90 0,91

1,03 1 05

1,17 1,18

1,32 1,3?

1,57 1,56

O,64 0,69

0,82 1,20

0,97 1,35

1,11 1,52

1,20 1,62

1,56 1,98

1,70 2,17
