Навесной способ монтажа прямоугольного мембранного покрытия

Навесной способ монтажа прямоугольного мембранного покрытия

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к монтажу висячих мембранных однои многопролетных прямоугольных покрытий, в том числе при монтаже над действующими промышленными объектами без остановки производства. Целью изобретения является снижение материалоемкости и повышение надежности покрытия. Покрытие включает опорный контур 1, вуты 2, поперечные элементы 3 мембраны, ванты 4 с заданной стрелой провисания для каждой ванты, полосы 5 мембраны вдоль вант 4. На поперечных элементах 3 мембраны установлены предварительно напряженные шпренгельные системы, образованные торцовой стороной опорного контура 1, поясом 6 и стойками 7. Между ними монтаж покрытия выполняют следующим образом. Монтируют опорный контур 1 и устанавливают поперечные элементы 3 мембраны, укладывают пояса 6 и напрягают шпренгельную систему, к шпренгельной системе приваривают поперечные элементы 3 мембраны, к которым затем крепят ванты 4, далее по вантам раскатывают полосы 5 мембраны. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1520214

А1 (51)4 Е 04 В 7/14

Щ |." л|, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4155178/29 — 33 (22) 04.12.86 (46) 07,11.89. Бюл. № 41 (71) Научно-исследовательский инсти.тут бетона и железобетона Госстроя

СССР (72) И.Г.Людковский (53) 69.024.4 (088.8) (56) Авторское свидетельство СССР

¹ 1231164, кл. Е 04 В 7/14, 1984.

Авторское свидетельство СССР № 1300119, кл. E 04 В 7/14, 1985. (54) НАВЕСНОЙ СПОСОБ МОНТАЖА ПРЯМОУГОЛЬНОГО МЕМБРАННОГО ПОКРЪ|ТИЯ (57) Изобретение относится к строительству, а именно к монтажу висячих мембранных одно- и многопролетных прямоугольных покрытий, в том числе при монтаже над действующими промышленными объектами без остановки производства. Целью изобретения являет2 ся снижение материалоемкости и поныв шение надежности покрытия. Покрытие включает опорный контур 1, нуты 2, поперечные элементы 3 мембраны, нанты 4 с заданной стрелой провисания для каждой ванты, полосы 5 мембраны вдоль ва r 4. На поперечных элементах

3 мембраны установлены предварительно напряженные шпренгельные системы, образованные торцевой стороной опорного контура 1, ноясом б и стойками

7. Между ними монтаж покрытия выполняют следующим образом. Монтируют опорный контур 1 и устанавливают поперечные элементы 3 мембраны, уклады-. вают пояса 6 и напрягают шпренгельную систему, к шпренгельной системе приваривают поперечные элементы 3 мембраны, к которым затем крепят ванты 4, далее по вантам раскатывают полосы 5 мембраны. 3 ил.

1520214

Изобретение относится к строительству, а именно к монтажу висячих мембранных одно- и многопролетных прямоугольных покрытий, в том числе

5 при монтаже над действующими промышленными объектами без остановки производства.

Цель изобретения — снижение материалоемкости и повышение надежности покрытия.

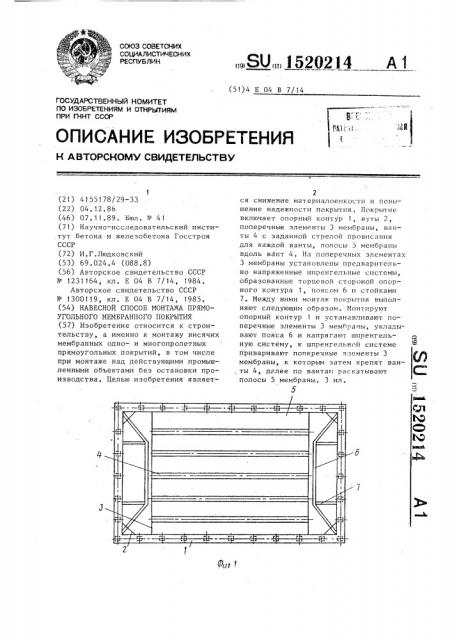

На фиг. j показано покрытие, вид сверху; на фиг. 2 — то же, продольный разрез; на фиг. 3 — то же, поперечный разрез.

Покрытие включает опорный контур

1, вуты 2, поперечные элементы 3 мембраны, ванты 4 с заданной. стрелой провисания для каждой ванты, полосы

5 мембраны вдоль вант 4. На поперечных элементах мембраны 3 установлены предварительно напряженные шпренгельТ ные системы, образованные торцовой стороной опорного контура 1, поясом

6 и стойками 7 между ними. 25

Способ монтажа покрытия осуществляют следующим образом.

Монтируют опорный контур 1 и устанавливают параллельно его торцовым сторонам поперечные элементы 3 мембраны на временных подмостях. Далее укладывают пояса 6, закрепляют их в углах опорного контура 1 и напрягают шпренгельную систему, например, с помощью домкратов, установленных между опорным контуром 1 и поясом 6, фиксируемых после выгиба посредством стоек 7. Предварительное напряжение опорного контура может быть выполнено за счет укорочения пояса 6, но в 40 этом случае величина усилия возрастает.

Шпренгельную систему приваривают к поперечным элементам 3 мембраны, устанавливают в углах опорного конту- 45 ра 1 вуты 2 и демонтируют временные подмости. Далее к поперечным элементам 3 мембраны крепят ванты 4, выполненные из стальных лент или швел- леров, установленных плашмя. Расстояние между вантами 4 соответствует ширине полос 5 мембраны. Ванты 4 могут быть стабилизированы несколькими вантами перпендикулярного направления.

Далее по вантам 4 раскатывают полосы 5 мембраны, прилегающие к продольным cTopoHclM опорного контура 1, и сваривают их с опорным контуром 1, после чего монтируют все последующие полосы, которые сваривают между собой и с поперечными элементами 3 мембраны, заканчивая сборку покрытия. Затем демонтируют ванты 4 и элементы шпренгельной системы — нижний пояс 6 и стойки 7. После монтажа покрытия эти элементы могут быть частично или полностью оставлены и вхлючены в состав конструкции. формула и з обретения

Навесной способ монтажа прямоугольного мембранного покрытия, состоящего из опорного контура и прикрепленной к нему мембраны, включающий усиление поперечных сторон опорного. контура на период монтажа, навешивание вант с различными стрелами их провисания вдоль продольных сторон, раскатку вдоль вант полос мембраны и их соединение между собой и с опорным контуром, отличающийся тем, что, с целью снижения материалоемкости и повышения надежности, усиление осуществляют путем раскатки и крепления поперечных полос мембраны к внутренней грани соответствующих сторон опорного контура, укладки на них шпренгельной системы со стойками и ее закрепление в углах опорного контура, выгиба поперечных сторон опорного контура наружу путем приложения усилий к шпренгелю и соединение поперечных полос мембраны с опорным контуром.

1520214

Тираж 644

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарича, 101

Редактор И.Шулла

Заказ 6732/35

Составитель Г.Михайлов

Техред А.Кравчук Корректор М.Максимишинец
