Узел крепления гибкого элемента

Узел крепления гибкого элемента

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть применено для крепления гибких ленточных элементов в различных устройствах. Цель изобретения - расширение эксплуатационных возможностей и повышение надежности. Узел содержит обойму 1 с пазом 2 и крышку 6, частично перекрывающую указанный паз. В пазу размещены параллельные стержни 3 и 4. Стержни охвачены гибким элементом 5. Приложение нагрузки к одному или обоим концам элемента 5, выведенным за пределы паза обоймы, обеспечивает поворот стержней 3 и 4 и заклинивание гибкого элемента. 2 ил.

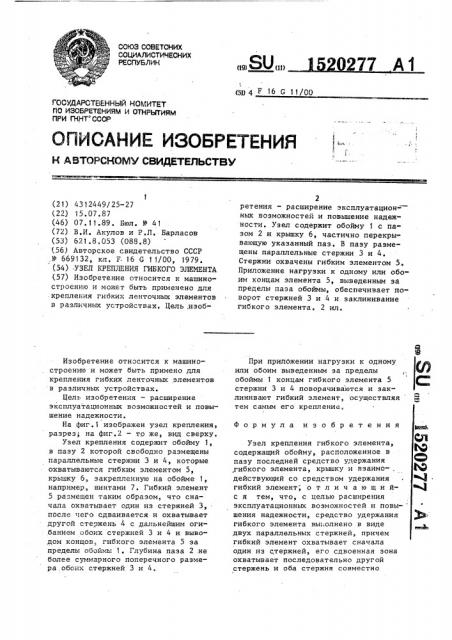

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) (51) 4 F 16 С 11/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЙМ И ОТНРЫТИЯМ

ПРИ ГКНТ CCCP (21) 4312449/25-27 (22) 15.07.87 (46) 07.11.89. Бюл. Ф 41 (72) В.И. Акулов и Р.Л. Барласов (53) 6?1.8.053 (088.8) (56) Авторское свидетельство СССР .N - 669132, кл. F 16 (1 1/00, 1979. (54) УЗЕЛ КРЕПЛЕНИЯ ГИБКОГО ЭЛЕМЕНТА (57) Изобретение относится к машиностроению и может быть применено для крепления гибких ленточных элементов в различных устройствах, Цель .изобИзобретение относится к машиностроению и может быть примено для крепления гибких ленточных элементов в различных устройствах.

Цель ьизобретения — расширение эксплуатационных возможностей и повышение надежности.

На фиг.i изображен узел крепления, разрез; на фиг.2 — то же, вид сверху.

Узел крепления содержит обойму 1, в пазу 2 которой свободно размещены параллельные стержни 3 и 4, которые охватываются гибким элементом 5, крышку 6, закрепленную на обойме 1, например, винтами 7. Гибкий элемент

5 размещен таким образом, что сначала охватывает один из стержней 3, после чего сдваивается и охватывает другой стержень 4 с пальнейшим огибанием обоих стержней 3 и 4 и выводом концов,. гибкого элемента 5 за пределы обоймы 1. Глубина паза 2 не более суммарного поперечного размера обоих стержней 3 и 4, 2 ретения — расширение эксплуатацион= ных возможностей и повышение надежности. Узел содержит обойму 1 с пазом 2 и крышку 6, частично перекрывающую указанный паз. В пазу размещены параллельные стержни 3 и 4.

Стержни охвачены гибким элементом 5.

Приложение нагрузки к одному или обоим концам элемента 5, выведенным за пределы паза обоймы, обеспечивает поворот стержней 3 и 4 и заклинивание гибкого элемента. 2 ил.

При прилОжении нагрузки к одному или обоим выведенным за пределы обоймы 1 концам гибкого элемента 5 стержни 3 и 4 поворачиваются и заклинивают гибкий элемент, осуществляя тем самым его крепление, Формула изобретения

Са

Узел крепления гибкого элемента, содержащий обойму, расположенное в пазу последней средство удержания ,гибкого элемента, крышку и взаимо- . (Я действующий со средством удержания гибкий элемент, о т л и ч а ю щ и й- ® с я тем, что, с целью расширения эксплуатационных возможностей и повы- шения надежности, средство удержания гибкого элемента вы ;олнено в виде ,И @ двух параллельных стержней, причем гибкий элемент охватывает сначала один из стержней, его сдвоенная зона охватывает последовательно другой стержень и оба стержня совместно.1520277

Составитель В. Терехов

Техреду,Олийнык Корректор A. Обручар

Редактор Н. Яцола

Заказ 6739/38 Тираж 721 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 концы гибкого элемента,.расположенные эа пределами обоймы, а глубина паза обоймы не превышает суммарного поперечного размера обоих стержней.
