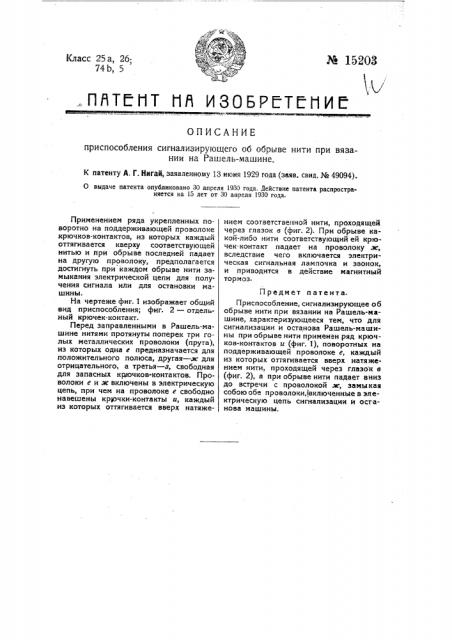

ОПИСАНИЕ приспособления сигнализирую1цего об обрыве нити при вязании на Рашель-машине.

К патенту A. Г. Кигай, заявленному 13 июня 1929 года (заяв. свид. % 49094).

0 выдаче патента опубликовано 30 апреля 1930 года. Действие патента распространяется на 15 лет от 30 апреля 1930 года.

Применением ряда укрепленных поворотно на поддерживающей проволоке крючков-контактов, из которых каждый оттягивается кверху соответствующей нитью и при обрыве последней падает на другую проволоку, предполагается достигнуть при каждом обрыве нити замыкания электрической цепи для получения сигнала или для остановки машины.

На чертеже фиг. 1 изображает общий вид приспособления; фиг. 2 — отдельный крючек-контакт.

Перед заправленными в Рашель-машине нитями протянуты поперек три голых металлических проволоки (прута), из которых одна е предназначается для положительного полюса, другая — ж для отрицательного, а третья — з, свободная для запасных крючков-контактов. Проволоки е и ж включены в электрическую цепь, при чем на проволоке е свободно навешены крючки-контакты и, каждый из которых оттягивается вверх натяжением соответственной нити, проходящей через глазок в (фиг. 2). При обрыве какой-либо нити соответствующий ей крючек- контакт падает на проволоку ж, вследствие чего включается электрическая сигнальная лампочка и звонок, и приводится в действие магнитный тормоз.

Предмет патента.

Приспособление, сигнализирующее об обрыве нити при вязании на Рашель-машине, характеризующееся тем, что для сигнализации и останова Рашель-машины при обрыве нити применен ряд крючков-контактов и (фиг. 1), поворотных на поддерживающей проволоке е, каждый из которых оттягивается вверх натяжением нити, проходящей через глазок в (фиг. 2), а при обрыве нити падает вниз до встречи с проволокой ж, замыкая собою обе проволоки,1включениые в электрическую цепь сигнализации и останова машины.
