Реферат



Изобретение касается испытаний материалов и относится к установкам для испытаний на усталость при бигармоническом нагружении. Цель изобретения - упрощение испытаний при консольном круговом изгибе образца и повышение точности нагружения за счет использования одного привода вращения. Образец 7 приводят во вращение. К консольному его концу прикладывают статическую силу P, перпендикулярную оси образца, и вращающуюся силу путем связи консольного конца с дебалансом 12. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (51) 4 G 01 N 3/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHSIM

ПРИ ГКНТ СССР

1 (21) 4373049/25-28 (22) 02.02.88 (46) 01.11.89. Бюл. Р 41 (75) К.Л.Козлов и Л.А.Козлов (53) 620. 178 (088. 8) (56) "Методика усталостных испытаний.

Справочник под ред. Пкольника Л.M.—

М., Металлургия, 1978, с. 180-185. (54) УСТАНОВКА ДЛЯ ИСПЫТАНИЙ ОБРАЗЦА

HA УСТАЛОСТЬ ПРИ БИГАРМОНИЧЕСКОМ НА-.

ГРИКЕНИИ (57) Изобретение относйтся к испыта2 нию материалов и относится к установкам для испытаний на усталость при бигармоническом нагружении. Цель изобретения — упрощение испытаний при консольном круговом изгибе образца и повьппение точности нагружения за счет использования одного привода вращения.

Образец 7 приводят во вращение. К консольному его концу прикладывают статическую силу Р, перпендикулярную оси образца, и вращающуюся силу путем связи консольного конца с дебалансом 12.

1 з п, ф-лы 1 ил, 1520388 где б,, Go амплитуды переменных напряжений

"плечи" для Р и 0:, момент сопротивления при изгибе испытуемого 50 сечения образца, радиус вращения тяжести дебаланса.

Изобретение относится к испытанию материалов, к установкам для испыта.ний на усталость при бигармоническом нагружении.

Цель изобретения — упрощение испытаний при консольном круговом изгибе образца, а также повышение точности нагружения эа счет использования одного привода вращения, 10

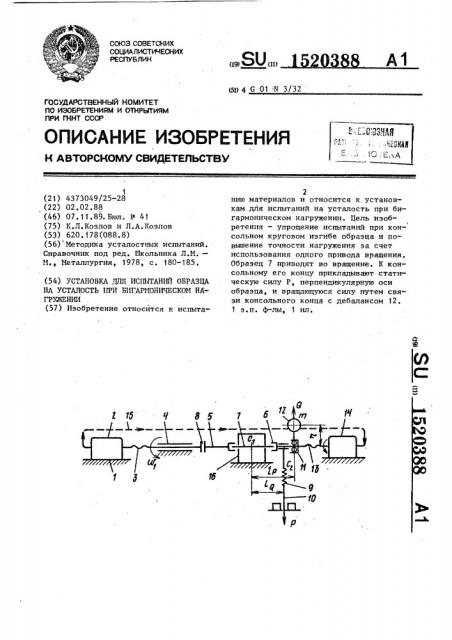

На чертеже представлена схема установки.

На основании 1 установлен электро" двигатель 2, который гибким валиком 3 соединен со шпинделем 4. В захватах 5 и 6 установлен образец ?. За-. хват 5 муфтой 8 связан со шпинделем 4, а на захвате 6 установлены нагружатель с тарированной пружиной 9 и подвеской 10 с грузом Р и на втулке 11 с подшипником дебаланса 12 массой ш, соединенной гибким валиком 13 с вто рым электродвигателем 14 (или вариатором частоты вращения). Дебаланс 12 при его вращении представляет собой однодебалансный вибровозбудитель.

Несткая кинематическая связь 15 соединяет электродвигатель 2 с электродвигателем 14 (или вариатором часто- . ты вращения). Иуфельная нагреватель30 ная печь 16 устанавливается на основании 1. В случае использования вариатора частоты вращения он занимает на чертеже позицию электродвигателя 14, вместо которого используется, Установка работает следующим образом.

Предварительно определяют вес грузов Р для статического нагружения

Р= — - Wg

1 40

P и кассу m дебаланса (при Я „ь )7 Я, ) 1 1

W<

L га " а

Я вЂ” частота вращения дебаланса (Сд, ((3 ).

Образец 7 закрепляют в захватах

5 и 6, Устанавливают на захвате 6 нагружающее устройство с тарированной пружиной 9 и подвеской 10 с грузом P и втулку 11 с подшипником и дебалансом 12 массой т. Соединяют втулку 11 гибким валиком 13 с электродвигателем 14 (или вариатором частоты вращения). Устанавливают жесткую кинематическую связь I5 между приводом шпинделя 4 и приводом дебаланса 12.

Включают электропитание двигателя

2 и 14 и производят испытания образца на усталость при бигармоническом нагружении консольным изгибом. При необходимости проведения испытаний в условиях повышенной температуры включают питание печи 16 и нагревают образец.

Формула изобретения

1. Установка для испытаний образца на усталость при бигармоническом нагружении, содержащая основание, пару соосных захватов, один из которых связан с основанием, и два вибровоэбудителя, один из которых является инерционным, отличающаяся тем, что, с целью упрощения испытаний при консольном круговом изгибе образца, инерционный вибровозбудитель выполнен в виде соосного захватам однодебалансного вибровоэбудителя, рычаг которого перпендикулярен оси захватов, другой вибровозбудитель выполнен в виде перпендикулярного оси захватов нагружателя статической силой, оба вибровозбудителя связаны с вторым захватом, который предназначен для крепления на консольном конце образца, а первый захват установлен с возможностью вращения вокруг оси захватов.

2. Установка по п,1, о т л и ч аю щ а я с я тем, что, с целью повышения точностй нагружения за счет использования одного привода вращения, она снабжена вариатором частоты вращения, кинематически связывающим однодебалансный вибровозбудитель с первым захватом.
