Устройство для исследования процесса тепломассообмена при фазовом превращении

Устройство для исследования процесса тепломассообмена при фазовом превращении

Иллюстрации

Показать все

Реферат



Изобретение относится к области теплофизики, в частности к устройствам для исследования тепломассообмена, и может быть использовано при исследовании плавления твердого вещества в присутствии электрического поля. Цель изобретения - расширение функциональных возможностей способа и повышение точности измерений. Устройство содержит корпус с расположенным по его оси сердечником, в тело которого помещен термодатчик. На одной из стенок корпуса параллельно сердечнику, являющемуся первым электродом, расположен второй электрод. Оба электрода подключены к источнику высокого напряжения. В качестве нагревателя использован транзистор из схемы термостабилизации, подсоединенный к сердечнику. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 С 01 N 25/02

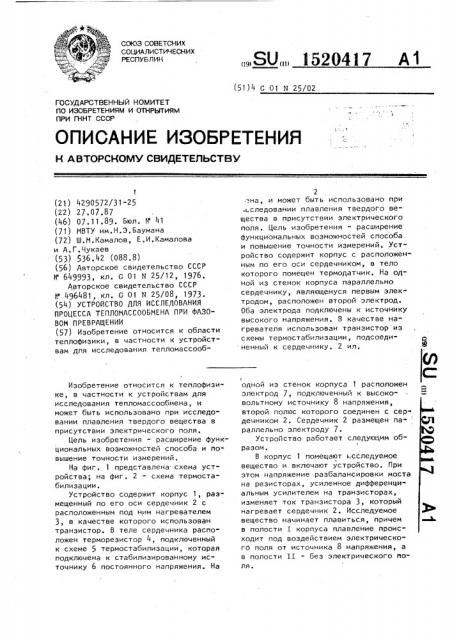

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

2 ,-.íà, и может быть использовано при ,доследовании плавления твердого вещества в присутствии электрического поля. Цель изобретения — расширение функциональных возможностей способа и повышение точности измерений. Устройство содержит корпус с расположенным по его оси сердечником, в тело которого помецен термодатчик. На одной из стенок корпуса параллельно сердечнику, являющемуся первым электродом, расположен второй электрод.

Оба электрода подключены к источнику высокого напряжения. В качестве на" гревателя использован транзистор из схемы термостабилизации, подсоединенный к сердечнику. 2 ил, одной из стенок корпуса 1 расположен электрод 7, подключенный к высоковольтному источнику 8 напряжения, второй полюс которого соединен с сердечником 2. Сердечник 2 размещен па-: раллельно электроду 7.

Устройство работает следуюцим образом.

В корпус 1 помецают i,cñëåäóåìoå вещество и включают устройство. При этом напряжение разбалансировки моста на резисторах, усиленное дифференциальным усилителем на транзисторах, изменяет ток транзистора 3, который нагревает сердечник 2. Исследуемое вещество начинает плавиться, причем в полости I корпуса плавление происходит под воздействием электрического поля от источника 8 напряжения, а в полости II - без электрического по" ля.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

f (21) 4290572/31"25 (22) 27.07.87 (46) 07.11.89. Бюл. 1 41 (71) МВТУ им.Н.Э.Баумана (72) Ш.М.Камалов, Е.И.Камалова и А. Г.Чукаев (53) 536.42 (088.8) (56) Авторское свидетельство СССР

1г 649993, кл. G 01 N 25/12, 1976.

Авторское свидетельство СССР

Р 496481, кл. G 01 N 25/08, 1973. (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ

ПРОЦЕССА ТЕПЛОМАССООБМЕНА ПРИ фАЗОВОМ ПРЕВРАЦЕНИИ (57) Изобретение относится к области теплофизики, в частности к устройствам для исследования тепломассообИзобретение относится к теплофизике, в частности к устройствам для исследования тепломассообмена, и может быть использовано при исследовании плавления твердого вецества в присутствии электрического поля.

Цель изобретения - расширение функциональных возможностей способа и повышение точности измерений.

На фиг. 1 представлена схема устройства; на фиг. 2 — схема термостабилизации.

Устройство содержит корпус 1, размещенный по его оси сердечник 2 с расположенным под ним нагревателем

3, в качестве которого использован транзистор. В теле сердечника расположен терморезистор 4, подключенный к схеме 5 термостабилизации, которая подключена к стабилизированному источнику 6 постоянного напряжения. На

„„SU„, 1520417 А1

1520417

Формула изобретения

Устройство для исследования процесса тепломассообмена при фазовом

L8. 1

Составитель С.Харламов

Редактор Н.Тупица Техред М,Ходанич Корректор, В. Кабаций й»

Заказ 6750/45 Тираж 789 Подписное

В1ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Использование в качестве нагревателя транзистора (например, КТ818Т в корпусе ТО-220 позволяет избавиться от большого теплового сопротивления изолятора и, соответственно, уменьшить тепловую инерционность сердечни ка, что способствует повышению точности исследования, превращении, содержащее корпус, сердечник с нагревателем, термочувствительный элемент и электроды, подключенные к высоковольтному источнику, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей и повышения точности, нагреватель выполнен в виде выходного транзистора схемы терйостабилизации, а корпус - в виде кюветы, на одной из сторон которой параллельно сердечнику, являющемуся одним из электродов, расположен другой электрод.
