Реферат



Изобретение относится к автоматике и может быть использовано в производственных процессах с конвейерами для учета и контроля предметов. Целью изобретения является повышение помехоустойчивости, надежности и упрощение устройства. Устройство содержит источник 1 света, фотоприемник 2, формирователь 3 импульсов, генератор 4 импульсов, триггер 5, счетчики 6,7, элемент ИЛИ 8 и ключ 9 блокировки конвейера. В процессе работы устройства счетчик 6 подсчитывает число импульсов, пропорциональное длине предмета, и счетчик 7 - пропорциональное паузе между предметами. При неравномерном поступлении предметов вырабатывается сигнал на остановку конвейера. 2 ил.

союз советсних социАлистичесних

РЕСГ)УЬЛиН (19) (11) (51) ) С 06 И 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н вто скоьм св твльств

Ю%

° °

° Ю

:В»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕ %НИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

t (21) 4399378/24-24 (22) 28.03.88 (46) 07.11.89. Бюл. И 41 (7)) Одесское специальное конструкторское бюро полиграфического машиностроения (72) В.А.Бошериицан (53) 621.374.32 (088.8) (56). Авторское свццетельство СССР

N> 1267454, кл. G Об М 7/02, 1985.

Авторское свидетельство СССР

) ) 283821, кл. С 06 И 7/04, 1985. (54) УСТРОЙСТВО ДЛЯ СЧВТА ПЛОСКИХ

IIPEQKT0B, ПЕРВНОСИИЫХ КОБВИ)ЕРОВ (57) Изобретение относится к автоматике и может быть использовано в про"

2 изводственных процессах с конвейерами для учета и контроля предметов.

Целью изобретения является повышение помехоустойчивости, надежности и упрощение устройства. Устройство содержит источник 1 счета, фотоприемник 2, формирователь 3 импульсов, генератор

4 импульсов, триггер 5, счетчики 6, 7, элемент ИЛИ 3 и ключ 9 блокировки конвейера. В процессе работы устройства счетчик 6 подсчитывает число импульсов, пропорциональное длине предмета, и счетчик 7 - пропорциональное паузе. между предметами. При неравномерном-поступлении предметов вырабатывается сигнал на остановку конвейера. 2 ил..

1 520565

Изобретение относится к автоматике и может быть использовано при автоматизации производственных процессов с исполь зов ан ием транспортирующих кон- 5 вейерных систем, в частности при фаль цо вк е лис то бумажной п родук ции, а также в различных отраслях промышленности . для учета и контроля предметов, перемещаемых конвейером, и фор- 10 мирования сигнала блокировки движения.

Целью изобретения является повышение помехоустойчивости, надежности и упрощение устройства. 15

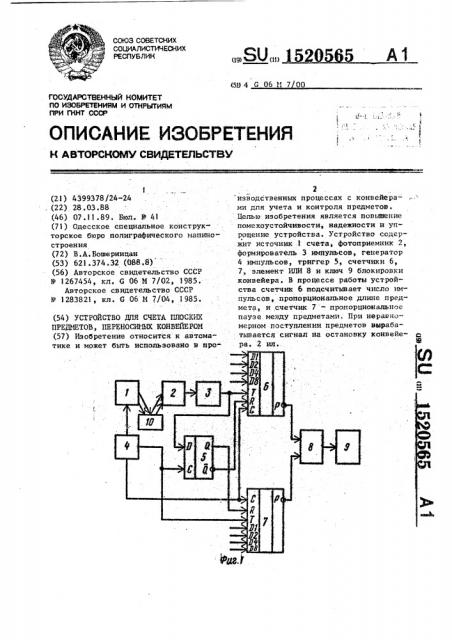

На фиг.1 изображена функциональная схема устройства, на фиг.2 — диаграмма работы триггера, на которой изображены (сверху вниз) сигналы на входах DиС,,инверсном выходе Q и прямом выходе (.

Устройство содержит источник 1 света, с которым связан фотоприемник

2, подключенный к формирователю 3 импульсов. Генератор 4 импульсов первым 25 выходом подключен к С"входу триггера

5, вторым выходом " к источнику света, а третьим выходом — к входу синхронизации первого б и второго 7 счетчиков. Выход формирователя 3 им- 3О пульсов подключен к В-входу триггера

5 и к счетному входу первого счетчика б. Счетный вход второго счетчика

7 подключен к первому выходу генератора 4 импульсов. Инверсный 0 и прямой Q выходы триггера 5 подсоединены к входам сброса соответственно счетчиков 6 и 7, а выходы переполнения этих счетчиков через элемент ИПИ 8 подключены к ключу 9 блокировки кон- 40 вейера.

Счетчики б и 7 имеют входы 01, 02, 04, 08 для начальной установки. На входы для начальной установки счетчиков заносится число Б = П - и, где 45

П вЂ” число, при котором происходит пе" реполнение счетчика (например,.для четырехразрядного счетчика П = .16);

n — число импульсов, пропорциональное длине предмета или паузы между пред- 5О .метами.

Предметы 1 О, например листы бумаги, перемещаясь по конвейеру, проходят между источником 1 света и фотоприемником 2.

Устройство работает следующим образом.

Свет от подключенного к генератору 4 импульсов источника 1, например инфракрасного света попадает на предмет 10 (в вице световых импульсов, имеющих частоту генератора 4 импульсов) . Отражаясь от предмета (листа бумаги), световые импульсы попадают в фотоприемник 2 и через связанный с ним формирователь 3 импульсов вырабатываемые последним импульсы поступают на D-вход триггера 5. На синхронизирующий С-вход триггера 5 поступают импульсы от генератора 4 импульсов. (Счетчики б и 7, а также триггер 5 не реагирует на сигналы любых помех в паузах между импульсами, так как в эти моменты на С-входе синхронизации триггера 5 импульсы от генератора 4 отсутствуют).

Если лист бумаги проходит под фотоприемником 2, то на D-входе триггера 5 присутствуют импульсы и триггер находится в состоянии, когда на прямом выходе Я вЂ” высокий уровень напряжения, а на инверсном выходе g— низкий уровень напряжения. Если предмета 10 нет, то на D-входе триггера

5 импульсы отсутствуют, и он перебрасывается в противоположное состояние.

При этом триггер 5 управляет работой счетчиков 6 и 7 таким образом, что счетчик 6 считает число импульсов, пропорциональное длине листа бумаги, а счетчик 7 считает число импульсов, пропорциональное паузе между листами, при условии равномерного поступательного перемещения листов по конвейеру.

В случае застревания листа бумаги под фотоприемником 2 счетчик б пере- полняется и сигнал переполнения поступает через элемент ИЛИ 8 на ключ

Ф

9, в результате чего конвейер останавливается.

Если Лист бумаги застрял до по-. ступления под фотоприемник 2, То счетчик .7 переполняется, и сигнал переполнения поступает на элемент ИЛИ

8, а затем на ключ 9, вырабатывающий сигнал блокировки движения конвейера.

Ф о р м у л а и з о б р е т е н и я

Устройство для счета плоских предметов, переносимых конвейером, содержащее расположенные в зоне движения предметов источник света и фотоприемник, выход которого соединен с входом формирователя импульсов, первый и второй счетчики, выходы которых

Предметна

Составитель Г.Усачев

Техред А;Кравчук

Корректор М.Максимишинец

Редактор О. Головач

Заказ 676? /52 Тираж 668 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5!

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

5 1 5205 подключены к входам элемента К?И, и .генератор импульсов, о т л и ч а ю щ е е с я тем,что,с гелью повыщения помехоустойчивости, надежности и упрощения устройства, в него введены триггер и ключ блокировки конвейера, выход формирователя импульсов соединен со счетным входом первого счетчика и с В-входом триггера, прямой и инверсный выходы которого подключены .соответственно к входам сброса второ-!

65 6 го и первого счетчиков, первый выход генератора импульсов соединен с Свходом триггера и со счетным входом второго счетчика, второй и третий вы:ходы генератора импульсов подключены соответственно к входу источника света н к синхронизирующим входам счетчиков, выход элемента ИЛИ соединен с входом ключа блокировки конвейера, счетчики снабжены установочными входами.
