Шумоподавитель канала записи воспроизведения магнитофона

Шумоподавитель канала записи воспроизведения магнитофона

Иллюстрации

Показать все

Реферат



Изобретение относится к магнитной записи и может найти применение в шумоподавителях магнитофонов. Цель изобретения - повышение эффективности шумоподавления. В режиме записи входной сигнал поступает на инвертирующий арифметический сумматор 1, на который подается также сигнал усилителя 4. При этом на усилитель 4 воздействует фильтр 6 верхних частот, а управляемый фильтр 9 нижних частот уменьшает влияние высокочастотных помех и шумов на сигнал усилителя 4. Благодаря этому в режиме записи амплитудно-частотная характеристика в области верхних частот имеет подъем, который уменьшается с увеличением уровня высокочастотных составляющих входного сигнала. В режиме воспроизведения амплитудно-частотная характеристика имеет в области высших частот завал, который уменьшается с увеличением уровня высокочастотных составляющих входного сигнала. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (ll) 4 А1 (51)4 G 11 В 5 027

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ГКНТ СССР

t (21) 4287117/24-10 (22) 26.05.87 (46) 07.11.89. Бюл. 1(41 (72) К.С.Ли (53) 681.84.001.2(088.8) (56) Кудрин И.Г.Устройства шумопонижения в звукозаписи, — N.: Энергия, 1977, с.68-71.

Jurgen Ро1. Kasseten technik und

Dolby-System. — Radio РегпзеЬеп, Klektronik, 1979, N 10, s.318-325. (54) ШУМОПОДАВИТЕЛЬ КАНАЛА ЗАПИСИВОСПРОИЗВЕДЕНИЯ МАГНИТОФОНА (57) Изобретение относится к магнитнбй записи и может найти применение в шумоподавителях магнитофонов. Цель изобретения — повышение эффективности шумоподавления. В режиме записи

2 входной сигнал поступает на инвертирующий арифметический сумматор 1, на который подается также сигнал усилителя 4. При этом на усилитель 4 воздействует фильтр 6 верхних частот, а управляемый фильтр 9 нижних частот уменьшает влияние высокочастотных помех и шумов на сигнал усилителя 4.

Благодаря этому в режиме записи амплитудно-частотная характеристика в области верхних частот имеет подъем, который уменьшается с увеличением уровня высокочастотных составляющих входного сигнала. В режиме воспроизведения амплитудно-частотная характеристика имеет в области высших частот завал, который уменьшается с увеличением уровня высокочастотных составляющих входного сигнала. 2 ил.

1520584

Изобретение относится к области магнитной записи, а именно к шумоподавителям канала записи-воспроизведения магнитофона.

Целью изобретения является повы5 шение эффективности шумоподавления эа счет увеличения помехоэащищенности при снижении порога срабатывания.

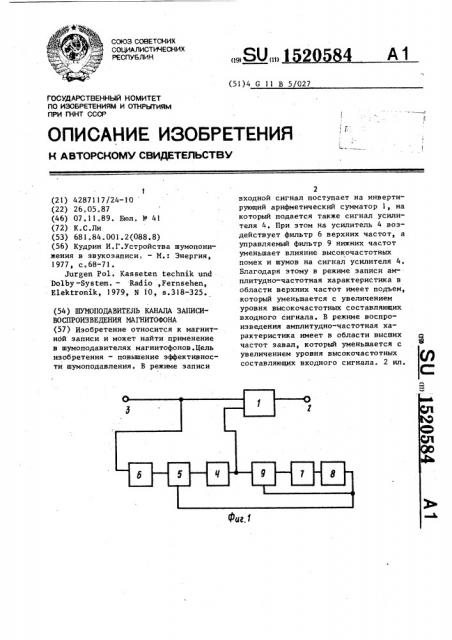

На фиг.1 и 2 изображены соответственна записывающая и воспроизводящая части шумоподавителя канала записи-воспроизведения магнитофона.

Шумоподавитель содержит инвертирующий арифметический сумматор 1, подключенный выходом к выходной шине 2, соединенный первым входом с входной шиной 3 и подсоединенный вторым входом к выходу первого усилителя 4, управляемый аттенюатор 5, фильтр 6 верхних частот, второй усилитель 7 и выпрямитель 8. Первый усилитель 4 соединен входом с выходом управляемого аттенюатора 5, подсоединенного информационным входом к 25 выходу фильтра 6 верхних частот.Второй усилитель 7 подключен выходом к входу выпрямителя 8, соединенного выходом с управляющим входом управляемого аттенюатора 5. При этом вход фильтра 6 верхних частот соединен или с входной шиной 3 при записи, или с выходом инвертирующего арифметического сумматора 1 при воспроизведении.

Шумоподавитель содержит также управляемый фильтр 9 нижних частот, 35 подключенный выходом к входу второго усилителя 7, соединенный информационным входом с выходом первого усилителя 4 и подсоединенный входом управления частотой среза к выходу выпрямителя 8.

Шумоподавитель канала записи-воспроизведения магнитофона работает следующим образом.

В режиме записи входной- сигнал по-ступает по входной шине 3 на первый вход инвертирующего арифметического сумматора 1, на второй вход которого подается сигнал с выхода первого усилителя 4. При этом на первый усилитель 4 через управляемый аттенюатор

5 воздействует фильтр 6 верхних час" тот, обеспечивающий подъем в области высших частот. С увеличением уровня входного сигнала происходит повышение напряжения на выходе выпрямителя

8, что вызывает увеличение затухания

B управляемом аттенюаторе 5. Последнее приводит к уменьшению отношения сигнала с выхода первого усилителя 4 к входному сигналу. Благодаря этому подъем амплитудно-частотной характеристики в области высших частот с увеличением уровня высокочастотных составляющих входного сигнала уменьшается.

В режиме воспроизведения из входного сигнала, поступающего по входной шине 3, в инвертирующем арифметическом сумматоре 1 происходит вычитание сигнала с выхода первого усилителя 4. Последнее приводит к тому, что завал амплитудно-частотной характеристики в режиме воспроизведения уменьшается с увеличением уровня высокочастотных составляющих входного сигнала, Управляемый фильтр 9 нижних частот, имеющий при отсутствии входного сигнала частоту среза 4 — 6 кГц, обеспечивает ограничение воздействия высокочастотных помех и шумов. С ростом уровня высокочастотных составляющих входного сигнала частота среза управляемого фильтра 9 нижних частот увеличивается вплоть до верхней частоты рабочего диапазона, что обеспечивает прекращение его влияния, Управляемый фильтр 9 нижних частот позволяет повысить помехозащищенность за счет уменьшения влияния высокочастотных помех и шумов на сигнал, поступающий с выхода первого усилителя 4 на второй вход инвертирующего арифметического сумматора 1.

Формула изобретения

Шумоподавитель канала записи-воспроизведения магнитофона, содержащий инвертирующий арифметический сумматор, подключенный выходом к выходной шине, соединенный первым входом с входной шиной и подсоединенный вторым входом к выходу первого усилителя, соединенного входом с выходом управляемого аттенюатора, информационный вход которого подсоединен к выходу фильтра верхних частот„ и второй усилитель, подключенный выходом к входу выпрямителя, соединенного выходом с управляющим входом управляемого аттенюатора, причем вход фильтра верхних частот соединен или с входной шиной при записи, или

1520584 прямителя.

Составитель Ю.Розенкранц

Редактор О.Головач Техред М.Крданич Корректор М.Максимишинец

Заказ 6764/53 Тираж 558 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ó êãîðîä, ул. Гагарина,!01 с выходом инвертирующего арифметического сумматора при воспроизведении, о т л и ч а ю ш и и с я тем, что, с целью повышения эффективности шумоподавления за счет увеличения помехозащищенности при снижении порога срабатывания,в него введен управляемый фильтр нижних частот, подключенный выходом к входу второго усилителя, соединенный информационным входом с выходом первого усилителя и подсоединенный входом управления частотой среза к выходу вы
