Реферат



Изобретение относится к технике СВЧ. Цель изобретения - расширение рабочей полосы частот. Для достижения цели в устройство, содержащее отрезок диэлектрического волновода (ОДВ) 1 и гиромагнитный элемент 4, введены ОДВ 2 и 3, элемент 4 установлен на внешней, параллельной плоскости поляризации электрического поля стенке ОДВ 1 и ОДВ 2. Коэффициенты замедления электромагнитной волны, распространяющейся в прямом направлении ОДВ 1 и 2, на их первых концах, больше коэф. замедления ОДВ 3 на его первом конце, а коэф. замедления электромагнитной волны, распространяющейся в обратном направлении ОДВ 1 и 3, на их вторых концах, больше коэф. замедления ОДВ 2 на его втором конце. Устройство может быть использовано для случая вертикальной и горизонтальной поляризации электрического поля. Для обеспечения развязки не менее 20 дБ угол α Y - разветвления выбирают в пределах 20-30°, а длину элемента 4- в пределах (1-4) λ, где λ - длина волны. 2 ил.

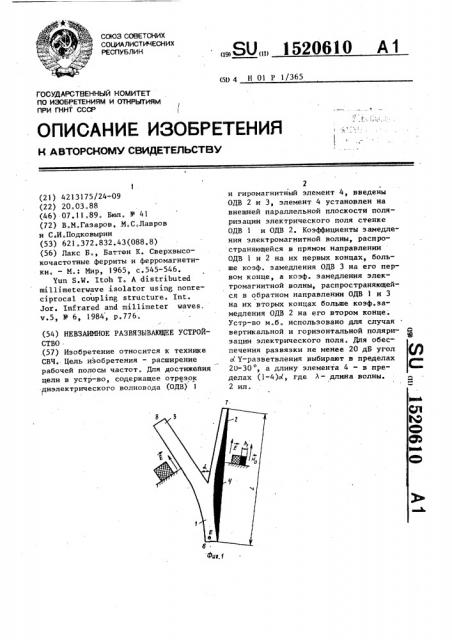

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Н 01 Р 1/365

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ 4

1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4213175124-09 (22) 20.03.88 (46) 07.11.89. Бюл, В 41 (72) В.М.Газаров, .М.С.Лавров и С И . IIopKOBblpHH (53) 621.372.832.43(088.8) (56) Лакс Б., Баттон К. Сверхвысокочастотные ферриты и ферромагнетики. - М.: Иирь 1965, с.545-546.

Yun S.M. Itoh Т. А distributed

millimeterwave isolator using nonreciprocal coupling structure. Int.

Jor. Infrared and millimeter waves.

v ° 5ь 11 бь 1984ь p ° 776. (54) НЕВЗАИМНОЕ РАЗВЯЗЫВАЮЩЕЕ УСТРОЙСТВО . .(57) Изобретение относится к технике

СВЧ. Цель изобретения — расширение рабочей полосы частот. Для достижения цели в устр-во, содержащее отрезок

-диэлектрического волновода (ОДВ) 1

„„SU„„1520610 А 1

2 и гиромагнитный элемент 4, введены

ОДВ 2 и 3, элемент 4 установлен на внешней параллельной плоскости поляризации электрического поля стенке

ОДВ 1 и ОДВ 2. Коэффициенты замедления электромагнитной волны, распро" страняющейся в прямом направлении

ОДВ 1 и 2 на их первых концах, больше коэф. замедления ОДВ 3 на его первом конце, а коэф. замедления электромагнитной волны, распространяющейся в обратном направлении ОДВ 1 и 3 на их вторых концах больше коэф.замедления ОДВ 2 на его втором конце.

Устр-во м.б. использовано для случая вертикальной и горизонтальной поляризации электрического поля. Для обеспечения развязки не менее 20 дБ угол

d Y-разветвления выбирают в пределах

20-30, а длину элемента 4 - в пределах (1-4)d, где Л- длина волны.

2 ил.! 520610

Изобретение относится к технике

СВЧ и может быть использовано для развязки в аппаратуре на диэлектри; ческих волноводах. 5

Цель изобретения — расширение рабочей полосы частот.

На фиг.1 представлено невзаимное развязывающее устройство для случая вертикальной поляризации электричес- 1О кого поля в диэлектрических волноводах; на фиг.2 — то же, для случая горизонтальной поляризации электрического поля.

Устройство содержит первый, вто- 15 рой и третий отрезки 1 — 3 диэлектрических волноводов, образующие разветвления, гиромагнитный элемент 4, магнитную систему (не пОказана), а в случае фиг.2 и металлическую пластину 20

5, изменяющую коэффициент замедления третьего отрезка 3. Вторые концы отрезков 1 — 3 являются входами 6—

8 устройства. Коэффициенты замедле" ния электромагнитной волны, распространяющейся в прямом направлении, первого и второго отрезков 1 и 2 на их первых концах больше коэффициента замедления третьего отрезка 3 на его первом конце, а коэффициент замедле- 30 ния электромагнитной волны, распространяющейся в обратном направлении, первого и третьего отрезков 1 и 3 на их вторых концах больше коэффициента замедления второго отрезка 2 на его втором конце.

Устройство работает следующим образом.

СВЧ-сигнал, поданный на вход 6, возбуждает в электромагнитно связан- щ ных отрезках 2 и 3 колебания на синфазной моде, мошность которой концентрируется во втором отрезке 2 и в результате поступает на вход 7. Вход

8 при этом оказывается развязанным. 45

При подаче СВЧ-сигнала на вход 7 возбуждаются колебания на противофазной моде. Поскольку условия передачи этих колебаний в первый или третий отрезки 1 или 3 не выполняется, 5р то они излучаются на участке связи.

Входы 6 и 8 развязаны от такого СВЧсигнала.

В случае воздействия СВЧ вЂ сигна на вход 8 возбуждаются колебания на

I синфазной моде, мощность которой поступает на вход 6. Вход 7 оказывается раз вяз анным, Необходимые соотношения между коэффициентами замедления обеспечиваются, например, выбором площади поперечного сечения третьего отрезка 3 больше площади поперечного сечения второго отрезка 2 (фиг.1) или размещением металлической пластины 5 вдоль внешней стенки третьего отрезка 3 и с непрерывно изменяющимся зазором от нуля у первого конца третьего отрезка 3 до удвоенного значения толщины этого отрезка у его второго конца (фиг.2), а также невзаимными свойствами гиромагнитного элемента 4.

Для обеспечения развязки не менее

20 дБ угол Ы 7-разветвления выбирают в пределах 20-30, а длину гиромагнитного элемента — в пределах (1-4), где Л вЂ” длина волны.

Формула изобретения

Невзаимное развязывающее устройство, содержаЩее первый отрезок ди-. электрического волновода и гиромагнитный элемент, выполненный в виде полоски и намагниченный поперечно, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона рабочих частот, введены второй и третий отрезки диэлектрических волноводов, которые электромагнитно связаны и соединены первыми концами с первым концом первого отрезка диэлектрического волновода в виде Y"ðàçâåòâëåÿèÿ, гиромагнитный элемент установлен на внешней параллельной плоскости поляризации электрического поля стенке первого и второго отрезков диэлектрических волноводов, причем коэффициенты замедления электромагнитной волны первого, второго и треть" его отрезков диэлектрических волноводов на их первых концах в прямом направлении v, v, и v выбраны из соотношения ч ) v v ч а на их з з ° вторых концах в обратном направлении ч, ч и ч — из соотношений ч ц ч

v6 5

1520610
