Реферат



Изобретение относится к радиотехнике. Цель изобретения - расширение полосы рабочих частот, упрощение конструкции балансного смесителя и уменьшение потерь преобразования. Смеситель содержит диэлектрическую подложку 1, прямоугольный волновод 2, отрезки 3 и 9 линии с подвешанной подложкой и с концами 4, 5 и 11, 12, отрезок 6 щелевой линии с концами 7 и 8, два диода 10 и короткую перемычку 13. Мощность сигнала поступает с конца 7 по отрезку 6 на диоды 10, включенные последовательно в отрезок 6. Напряжением гетеродина по очереди открывается один из диодов 10, через который токи отрезка 3 возбуждают токи в отрезке 9. Диоды 10 оказываются параллельно включенными в отрезок 3. Напряжение промежуточной частоты возникает между отрезком 9 и стенками волновода 2 и выводится на выход смесителя. Для предотвращения в сечении диодов 10 режима короткого замыкания, вызывающего полную потерю работоспособности смесителя, концы 11 и 12 отрезка 9 соединены между собой перемычкой 13. При этом проводимость, вносимая отрезком 9 в отрезок 6, становится близкой к нулю. Смеситель по п. 2 ф-лы отличается тем, что в подложке 1 в зазоре между ребрами отрезка 6 выполнена щель. Это уменьшает потери преобразования. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 аэ) ®>no (51) 4 Н 03 В 7/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

- ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTÎPCHOMV СВИДЕТЕЛЬСТВУ и лИ ПЧ (21) 4316858/24-09 (22) 12.10.87 (46) 07.11.89. Бюл, 1Ф 41 (72) И.П.Бушминский, В.Ф.Дергачев и О.А.Поздеев (53) 621.372.632(088.8) (.56) Авторское свидетельство СССР

9 1408519, кл. Н 03 В 7/14,02,12.86.

Microwave Journal, Ф 5, 1982, р. 65. (54) БАЛАНСНЫЙ СИЕСИТЕЛЬ (57) Изобретение относится к радиотехнике. Цель изобретения — расширение полосы рабочих частот, упрощение конструкции балансного смесителя и уменьшение потерь преобразования °

Смеситель содержит диэлектрическую подложку 1, прямоугольный волновод

2, отрезки 3 и 9 линии с подвешенной подложкой и с концами 4, 5 и 11, 12, отрезок 6 щелевой линии с концами

7 и 8, два диода 10 и короткую перемычку 13. Мощность сигнала поступает

2 с конца 7 по отрезку 6 на диоды 10, включенные последовательно в отрезок

6. Напряжением гетеродина по очереди открывается один из диодов 10, через который токи отрезка 3 возбуждают токи в отрезке 9. Диоды 10 оказываются параллельно включенными в отрезок 3. Напряжение промежуточНоН частоты возникает мелду отрезком

9 и стенками волновода 2 и выводится

HB выход смесителя . Для предотвращения в сечении диодов 10 режима корот« кого замыкания, вызывающего полную потерю работоспособности смесителя, концы ll и 12 отрезка 9 соединены между собой перемычкой 13. При этом а проводимость, вносимая отрезком 9 в отрезок 6, становится близкой к нулю. Смеситель по п.2.ф-лы отличается тем, что в подложке 1 в зазоре между ребрами отрезка 6 выполнена щель. Это уменьшает потери преобразования. 1 s.ï. ф-лы, 1 ил.

1520648

Изобретение относится к радиотехнике и может быть использовано в радиоприемной аппаратуре систем радиосвязи, радиолокации и др. 5

Цель изобретения — расширение полосы рабочих частот, упрощение конструкции и уменьшение потерь преобразования.

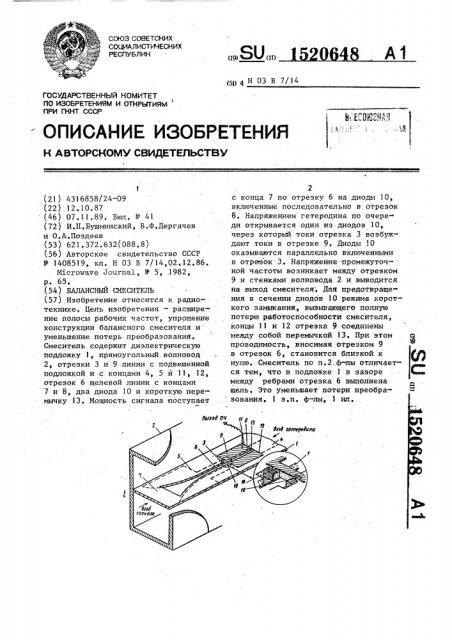

На чертеже схематически представлен балансный смеситель.

Балансный смеситель содержит диэлектрическую подложку 1, расположенную в Е-плоскости прямоугольного волновода 2, первый отрезок 3 линии с 15 подвешенной подложкой, первый конец которого является входом гетеродина

4, а второй конец 5 выполнен короткозамкнутым, и соосный с ним отрезок, щелевой линии 6, первый конец 7 ката рого является входом сигнала, а второй конец 8 выполнен кароткозамкнутым, размещенные на одной стороне подложки 1, при этом короткозамкнутый второй конец 8 отрезка щелевай линии 6 размещен внутри первого отрезка 3 линии с подвешенной подложкои и удален от его короткоэамкнутого второго конца 5 на половину длины волны, а также размещенный на дру- 30 гой стороне диэлектрической подложки

l на расстоянии четверти длины волны ат короткозамкнутого второго конца

5 первого отрезка 3 линии с подвешенной подложкой второй полувалновый разомкнутый отрезок 9 линии с подвешенной"подложкой, два диода 10, первые разнополярные электроды которых подключены к середине второго отрезка 9 линии с подвешенной подложкон., а вторые электроды — к соответствующим ребрам отрезка щелевой линии 6.

Второй отрезок 9 линии с подвешенной подложкой симметрично П-образно изогнут вдоль оси, параллельной первому 45 отрезку 3 линии с подвешенной подложкой, а ега разомкнутые концы 11 и 12 соединены между собой короткой перемычкой 13, Диэлектрическая подложка

1 в зазоре между ребрами отрезка щелевай линии 6 удалена.

Смеситель работает следующим образом.

Мощность сигнала подается с входа сигнала по отрезку щелевой линии 6

55 на диоды l0 включенные последователь" но в отрезок щелевай линии 8. Мощность гетерадина с входа гетеродина 4 пода- . ется через первый отрезок 3 линии с подвешенной подложкой на диоды 10.

Напряжением гетерадина па очереди открывается один иэ диодов 10 и токи первого отрезка 3 линии с подвешенной подложкой возбуждают через открытый îð токи ва втором отрезке 9 линии с подвешенной подложкой. На его длине устанавливается стоячая волна тока с пучностью в середине этого отрезка (точка подключения диодов 10), за счет чего потенциал середины второго отрезка 9 линии с подвешенной подложкой выравнивается с потенциалом стенок прямоугольного волнавода 2. Диоды 10 таким образом оказываются включенными в первый отрезок 3 линии с подвешенной подложкой параллельно.

Напряжение промежуточной частоты возникает между вторым отрезком 9 линии с подвешенной подложкой и стенками валнавада 2 и выводится через фильтр нижних частот (не показан).

Второй отрезок 9 линии с подвешен- ной подложкой с целью размещения его внутри нормального сечения прямоугольного волновода 2 П-образно изогнут и ориентирован вдоль оси волновода

2. Волна в отрезке щелевой линии 6 частично трансформируется в нечетную волну в области связи между первым 3 и вторым 9 отрезками линии с подвешенной подложкой.

При разомкнутых концах ll и 12 второго отрезка 9 линии с подвешенной подложкой в сечении диодов 10 наблюдается режим короткого замыкания, что вызывает полную потерю работоспособности смесителя. Для предотвращения этога явления концы 11 и 12 второго отрезка 9 линии с подвешенной подложкой соединены между собой перемычкой 13, при этом проводимость, вносимая вторым отрезком

9 в отрезок щелевой линии 6, становится близкой к нулю.

Формула изобретения

1,Балансный смеситель, содержащий диэлектрическую подложку, размещенную B Е-плоскости прямоугольного валновода, первый отрезок линии с подвешенной подложкой, первый конец которого является входом гетеродина, второй выполнен короткозамкнутым, и соосный с ним отрезок щелевой линии, первый конец которого является входом сигнала, а второй выполнен каротСоставитель В.Шадский

Техред Л.Олийнык Корректор g.Черни

Редактор А.Мотыпь

Заказ 6768/56

Тираж 884

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

5 152064 козамкнутым, размещенные на одной стороне подложки, при этом короткозамкнутый второй конец отрезка щелевой линии размещен внутри первого отрезка линии с подвешенной подложкой и удален от его короткозамкнутого второго конца на половину длины волны, и размещенный на другой стороне. диэлектрической подложки на 10 расстоянии четверти длины волны от короткозамкнутого второго конца перного отрезка линии с подвешенной подложкой, второй полуволновой разомкнутый отрезок линии с подвешен- 15 ной подложкой, два диода, первые раэнополярные электроды которых подключены к середине второго отрезка линии с подвешенной подложкой, а

8 6 вторые электроды — к соответствующим ребрам отрезка щелевой линии, о т л и ч а ю шийся тем, что, с целью расширения полосы рабочих частот и упрощения конструкции, второй отрезок линии с подвешенной подложкой симметрично П-образно изогнут и ориентирован вдоль оси прямоугольного волновода, à его разомкнутые концы соединены между собой короткой перемычкой.

2.Смеситель по п.1, о т л и ч а ю"шийся тем, что, с целью уменьшения потерь преобразования в диэлектрической подложке, в зазоре между ребрами отрезка щелевой линии выполнена щель.
