Способ послойной обработки почвы и устройство для его осуществления

Способ послойной обработки почвы и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к технологии обработки почвы. Цель изобретения - более эффективное влагозадержание и повышение качества обработки почвы. При обработке почвы снимают верхний слой почвы, измельчают его и укладывают на обнаженный нижний слой, который предварительно уплотняют путем затирки. Сверху обработанную почву уплотняют. Последующие обработки повторяют с меньшей глубиной снятия верхнего слоя почвы. Способ обработки почвы осуществляется с помощью устройства, содержащего последовательно установленные на раме 1 основные отвалы 2, приводные ротационные рабочие органы 3, дополнительные отвалы 4 и уплотняющие катки 5. Отвалы 2 установлены для работы в развал. Между отвалами 2 также размещены уплотняющие катки 5. Приводные рабочие органы 3 выполнены в виде тарельчатых дисков, установленных на вертикальных осях, и расположены в шахматном порядке. Между основными 2 и дополнительными 4 отвалами установлены дополнительные ротационные рабочие органы, которые выполнены в виде колес 6. На нижних кромках дополнительных отвалов 4, имеются рыхлящие зубья 7. Ширина захвата отвалов 4 больше ширины захвата отвалов 2. 2 с. и 4 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!) 4 А 01 В 49 02 79 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ъ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4195363/30-15 (22) 24.02.87 (46) 15.11.89. Бюл. № 42 (75) Л. С. Булдескул, В. Л. Булдескул, С. Л. Булдескул и С. С. Булдескул (53) 631 319(088.8) (56) Авторское свидетельство СССР № 1158063, кл. А Ol В 49/06, 1984.

Авторское свидетельство СССР № 596178, кл. А 01 В 49/02, 1976. (54) СПОСОБ ПОСЛОЙНОЙ ОБРАБОТКИ

ПОЧВЫ И УСТРОЙСТВО ДЛЯ ЕГО ОСУШЕСТВЛЕНИЯ (57) Изобретение относится к сельскому хозяйству, в частности к технологии обработки почвы. Цель изобретения — более эффективное влагозадержание и повышение качества обработки почвы. При обработке почвы снимают верхний слой почвы, измельчают его и укладывают на обнаженный нижний слой, который предварительно уплотняют путем затирки. Сверху обработан„„SU„„1521312

1 ную почву уплотняют. Последующие обработки повторяют с меньшей глубиной снятия верхнего слоя почвы. Способ обработки почвы осуществляется с помощью устройства, содержащего последовательно установленные на раме 1 основные отвалы 2, приводные ротационные рабочие органы 3, дополнительные отвалы 4 и уплотняющие катки 5. Отвалы 2 установлены для работы в развал. Между отвалами 2 также размещены уплотняющие катки 5. Приводные рабочие органы 3 выполнены в виде тарельчатых дисков, установленных на вертикальных осях, и расположены в шахматном порядке. Между основными 2 и дополнительными 4 отвалами установлены дополнительные ротационные рабочие органы, которые выполнены в виде колес 6. На нижних кромках дополнительных отвалов 4 имеются рыхлящие зубья 7. Ширина захвата отвалов

4 больше ширины захвата отвалов 2.

2 с. и 4 з.п.ф-лы, 1 ил.

1521312

Формула изобретения

Составите;I»Т. Гурова

Реда к тор 11. 0!в ыдк и я Texpeд И. Верес Корректор Л. Бескид

3 и каз h681,/1 Тираж 62! !Iояяисиое

Б1IIII IIIИ ГосударствеHHol комитеты llo изобретениям и открытиям ири ГКНТ СССР

113035, Москва, Ж- 35, Раушская иаб., д. 4/5

Г!роизводствсиио-издательский комбинат «11атеит», г. Ужгород, усв Гагарина, 10!

Изобретение относится к сельскому хозяйству, в частности к технологии обработки почвы.

Целью изобретения является более эффективное влагозадержание и повышение качества обработки почвы.

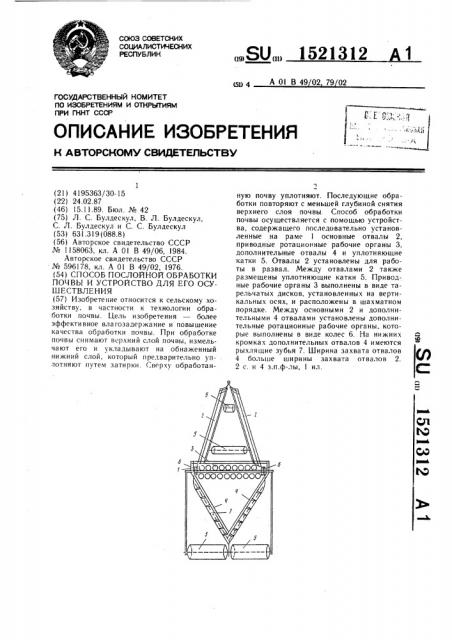

На чертеже изображено устройство для послойной обработки почвы.

-При обработке почвы снимают верхний слой почвы, измельчают его и укладывают на обнаженный нижний слой, который предва рительно уплотняют путем зати рки.

Сверху обработанную почву уплотняют.

Обработку можно повторять несколько раз с уменьшающейся глубиной снятия грунта, так что образуется несколько уплотненных затиркой слоев, между которыми располагается разрыхленная почва. Одновременно с затиркой нижнего слоя в почву можно вносить дополнительные компоненты (известь, удобрения и т. п.).

В результате затирки нижнего слоя почвы получают тонкий плотный слой, резко отличающийся по свойствам от остального грунта. Затирка эффективно закрывает поры в тонком слое почвы, что способствует лучшему задержанию влаги, поступающей из глубины почвы, а не только из атмосферы.

Устройство состоит из рамы 1 и последовательно установленных на ней основных отвалов 2 для работы вразвал, приводных ротационных рабочих органов 3, дополнительных отвалов 4 для работы всвал. Между основными отвалами 2 установлены уплотняющие рабочие органы, выполненные, например, в виде катков 5. За дополнительными отвалами 4 также установлены унлотнительные рабочие органы в виде катков

5. Расстояние между обрезами основных отвалов 2 меньше расстояния между обрезами донолнитель Iblx отвалов 4. Между обрезами основных 2 и дополнительных 4 отвя1oR расположены дополнительные ротационные рабочие органы, выполненные в виде установленных на горизонтальной оси колес

6 с шипами, Основные ротационные рабочие органы 3 выполнены в виде установленных ,рядами в шахматном порядке на вертикальныx осяx тарельчатых дисков, менынее основание которых обра!цено вниз. Дополните.!ьные отвалы 4 имеют закрепленные ня их нижней режущей кромке рыхлящие зубья

7. Привод рабочих органов 3 осуществляется от катков 5 или от колес 6.

Устройство работает следующим образом.

При работе устройства отвала 2 поднимают и раздвигают в стороны верхний слой почвы, катки 5 и ротационные рабочие органы 3 уплотняют нижний слой. Почва верхиего слоя разрыхляется колесами б и сгребается отвалами 3 и равномерно распределяется, Зубья 7 отвалов 4 дополнительно разрыхляют почву, а каток 5 уплотняет верхний слой почвы.

l. Способ послойной обработки почвы, включающий снятие верхнего слоя почвы, его измельчение и укладку на обнаженный нижний слой с последующим уплотнением, отличающийся тем, что, с целью более эффективного влагозадержания, обнаженный нижний слой уплотняют путем затирки.

2. Способ по п. i, отличающийся тем, что обработку повторяют с меньшей глубиной снятия верхнего слоя почвы.

3. Устройство для послойной обработки почвы, содержащее раму и последовательно установленные на ней основные отвалы для работы вразвал, ротационные рабочие органы с механизмом привода и дополнительные отвалы для работы всвал, а расстояние между обрезами основных отвалов меньше расстояния между обрезами дополнительных отвалов, отличающееся тем, что, с целью повышения качества обработки почвы, устройство снабжено уплотняющими рабочими органами и дополнительными ротационными рабочими органами, причем уплотняю!цие рабочие органы установлены между основными отвалами за дополнительными отвалами, а дополнительные рота ционные рабочие органы расположены между обрезами основных и дополнительных отвалов, при этом основные ротационные рабочие органы выполцены в виде установленных рядами в шахматном порядке на вертикальHbIx осях тарельчатых дисков, мень!ние основания которых обращены вниз.

4. Устройство по п. 3, отличающееся Те», что дополнительные отвалы снабжены закрепленными на их нижней режу!цей кромке рыхлящими зубьями.

5. Устройство по и. 3, отличающееся тем, что дополнительные рабочие органы выполнены в виде установленных на горизонтальной оси вращения колес с закрепленными на ННх шипами.

6. Устройство по и. 3, Отличающееся тем, IT() каждый уплотняющий рабочий орган выполнен в виде катка.
