Реферат



Изобретение относится к сельскому хозяйству, а именно к устройствам для распыливания жидкостей. Целью изобретения является снижение энергозатрат и повышение качества распыла. Распылитель состоит из распыливающего органа, выполненного в виде чаши 7, электродвигателя 4 с регулируемым числом оборотов, крыльчатки вентилятора 8 для сепарации мелких капель и корпуса 1. В распылителе установлен с зазором относительно кожуха 18 вентилятора неподвижный диск 2. В кожухе 18 выполнена всасывающая щель 19, составляющая часть окружности в 100-150°. Отсос мелких капель производится только с той части факела, которая используется при работе. На внутренней поверхности диска 2 по его периферии выполнена фасонная кольцевая канавка 9. В канавке 9 собирается жидкость и направляется для повторного распыления. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 А 01 M 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ВИРЮ3нМ

pATtjjTb3- Км! ИВЬИ .„ Д1,1этС..- Л

Н Д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (54) ВРАЩАЮЩИЙСЯ РАСПЫЛИТЕЛЬ (57) Изобретение относится к сельскому хозяйству, а именно к устройствам для распыливания жидкостей. Целью изобретения является снижение энергозатрат и повышение качества распыла.

Распылитель состоит из распыливаюцего органа, выполненного в виде чаши

7, электродвигателя 4 с регулируемым числом оборотов, крыльчатки вентилятора 8 для сепарации мелких капель и

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

ПРИ ГННТ СССР

1 (21) 4211105/30-15 (22) 18.03,87 (46).15.11.89. Бюл. Р 42 (71) Всесоюзный научно-исследовательский институт фитопатологии (72) А.В.Богданов и Н.В.Никитин (53) 631.347 ° 4 (088.8) (56) Авторское свидетельство СССР

И 1183033, кл. А 01 M 7/00, 1985.

Авторское свидетельство СССР N 372981, кл. А 01 M 7/00, 1972.

„„SU„„1521419 А 1

1521419 корпуса 1. В распылителе установлен с зазором относительно кожуха 18 вентилятора неподвижный диск 2. В кожухе

18 выполнена всасывающая щель 19 соУ

5 ставляющая часть окружности в 100 о

150 . Отсос мелких капель производится только с той части факела, коИзобретение относится к сельскому хозяйству, а именно к устройствам для распыления жидкости. 15

Целью изобретения является снижение энергозатрат и повышение качества распыла.

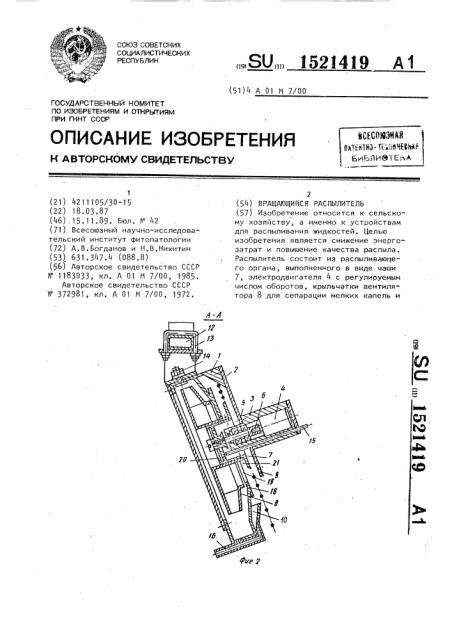

На фиг. 1 приведена принципиальная схема распылителя; на фиг. 2 — разрез 20

А-А на фиг. 1 на фиг.3 - разрез Б-Б на фиг. 1.

Распылитель состоит из цилиндрического корпуса 1, к которому крепится неподвижный диск 2 с фланцем 3, где установлены электродвигатель 4 и подшипниковый узел 5, валы соединены муфтой 6.

На валу подшипникового узла 5 установлена распыливающая чаша 7, к которой крепится крыльчатка 8 центробежного вентилятора. Диск 2 по периферии имеет фасонную канавку 9, соединенную с нижней частью корпуса 1, имеющего сборник 10.

Корпус 1 имеет фланец, к которому крепится гидроциклон 11. К штанге

12 распылитель крепится скобой 13 и может устанавливаться под разным углом к направлению движения за счет 40 болта 14.

Жидкость подается по патрубку 15.

В нижней части корпуса 1 установлен соединительный шланг 16 для откачки жидкости на повторное распыление. Фа- 4 кел распыла ограничен подвижным экраном 17 для регулировки угла выхода жидкости. B кожухе 18 вентилятора выполнена всасывающая щель 19. Распыливающая чаша имеет дренажное отверстие 20 для прокачки, Неподвижный диск 2 установлен относительно кожуха 18 с зазором 21.

Распылитель работает следующим образом.

Жидкость по патрубку 15 подается на вращающуюся чашу 7 и распыливается с ее периферии под действием центробежных сил. Образующиеся в процесторая используется при работе На внутренней поверхности диска 2 по его периферии выполнена фасонная кольцевая канавка 9. В канавке 9 собирается жидкость и направляется для повторного распыления. 1 з.п. ф-лы, 3 ил. се распыления крупные капли частично оседают на внутренних стенках корпуса 1 и стекают по ним в сборник 10, из которого образующаяся жидкость по шлангу 16 откачивается для повторного распыления.

Часть факела, ограниченная регулировочными пластинами экрана 17, выходит из щели корпуса 1 и движется вниз на обрабатываемый объект.

Для экономии энергозатрат щель 19 кожуха 18 составляет только часть окружности (с углом oC = 150 }, равной части используемого факела. Образующиеся на этой части окружности распыливающей чаши мелкие капли отсасываются с ее кромки воздушным потоком внутрь корпуса 1. Мелкие капли, которые образуются на кромке распыливающей чаши, находящейся вне всасывающей щели 19, частично осаждаются на внутренней поверхности диска 2, а частично увлекаются встречным воздушным потоком внутрь корпуса 1, Капли, попавшие с воздушным потоком внутрь корпуса 1, частично оседают на лопастях крыльчатки 8 и внутренних стенках корпуса 1, а наиболее мелкие, не осевшие в корпусе 1, направляются воздушным потоком в гидроциклон 11, где оседают. Образовавшаяся жидкость собирается в нижней части корпуса 1 и по шлангу 16 направляется для повторного распыления.

Мелкие капли, осевшие на внутренней поверхности диска 2, собираются в фасонной канавке 9, которая в нижней части соединена со сборником 10.

Для прокачки жидкости в системе и измерения ее расхода через каждый из распылителей распыливающая чаша 7 имеет отверстия 20, через которые (при невращающейся чаше) жидкость стекает внутрь корпуса 1 и собирается в сборнике 10

5 15214

Формула изобретения

1. Вращающийся распылитель, включающий корпус, распыливающую чашу, вентилятор с кожухом, имеющим всасывающую щель, электродвигатель и устройство для сбора и повторного дозирования жидкости, о т л и ч а ю— шийся тем, что, с целью снижения 10 энергозатрат и повышения качества распыла, распылитель снабжен неподвижным диском с диаметром больше диа19 6 метра распыливающей чаши, установленным с зазором относительно кожуха вентилятора, при этом на внутренней поверхности по периферии диска выполнена кольцевая канавка, соединенная с устройством для сбора и повторного дозирования жидкости.

2. Распылитель по и.1, о т л и ч а ю шийся тем, что щель всасывающего коллектора составляет часть

О окружности в 100-150

1521 119
