Держатель стержневого элемента из горючего материала
Иллюстрации
Показать всеРеферат
Изобретение относится к держателям стержневых элементов из горючего материала, таких как спички, лучинки и т.д., и может быть использовано для удержания указанных предметов укороченной длины. Цель изобретения - повышение удобства в пользовании и обеспечение полного сгорания элемента. Держатель содержит пластину-рукоятку 1 с отверстием для размещения стержневого элемента 4. На стенках отверстия закреплены по меньшей мере три ножеобразных направляющих 5, режущие кромки которых расположены параллельно продольной оси отверстия. 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛ ИСТИЧЕСНИХ
РЕСПУБЛИК (51) 4 А 24 F 29/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4169276/30-12 (22) 26,12.86 (46) 15.11.89. Бюл. № 42 (75) А. П. Гутников и М. А. Гутников (53) 688.9 (088.8) (56) Патент Германии № 371091, кл. 44 в 40, 1929. (54) ДЕРЖАТЕЛЬ СТЕРЖНЕВОГО ЭЛЕМЕНТА ИЗ ГОРЮЧЕГО МАТЕРИАЛА (57) Изобретение относится к держателям стержневых элементов из горючего материа„„Я0„„1521444 А 1
2 ла, таких, как спички, лучинки и т. д., и может быть использовано для удержания указанных предметов укороченной длины.
Цель изобретения — повышение удобства в пользовании и обеспечение полного сгорания элемента. Держатель содержит пластину-рукоятку 1 с отверстием для размещения стержневого элемента 4. На стенках отверстия закреплены по меньшей мере три ножеобразные направляющие 5, режущие кромки которых расположены параллельно продольной оси отверстия. 3 ил.
1521444
Формула изобретения
Составитель М. Сонина
Реда кто р А. М ако вск ая Техред И. Верес Корректор M. Максим ишинец
Заказ 6705/8 Тираж 283 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР!! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, IOI
Изобретение относится к держателям . стержневых элементов из горючего материала, например спичек, палочек, лучинок, обеспечивающим удобство в пользовании перечисленными выше предметами, которые имеют укороченную длину.
Цел ь изобретения — по вы ш ение удобства в пользовании и обеспечение полного сгорания элемента.

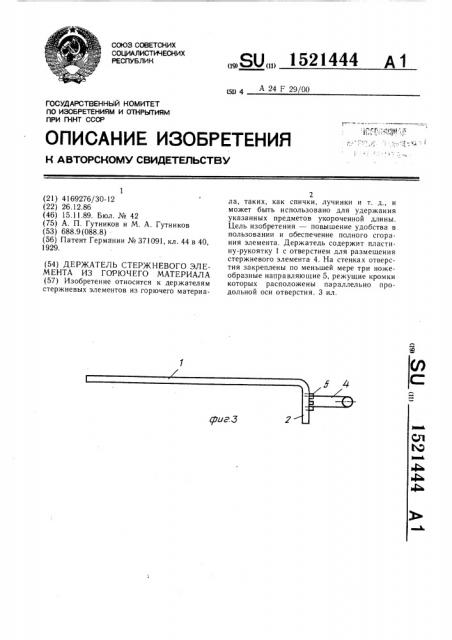

На фиг. 1 представлен держатель, вид сбоку; на фиг. 2 — вид А на фиг.. 1; на фиг. 3 — держатель с установленной в нем спичкой.
Держатель содержит пластину-рукоятку
1, имеющую отогнутый участок 2 с отверстием 3 для размещения стержневого элемента 4, например спички. На стенках отверстия 3 закреплены по меньшей мере три ножеобразные направляющие 5, режущие кромки которых расположены параллельно продольной оси отверстия 3.
Устройством пользуются следующим образом.
Одной рукой берут держатель за пластину-рукоятку 1, а другой устанавливают спичку 4 (лучинку, палочку, скрученную из бумаги и т. д ), смещая ее продольно
5 относительно направляющих и преодолевая незначительное сопротивление. После зажигания спички используют ее до полного сгорания. Благодаря тому, что конец спички в направляющих 5 расщепляется, про10 исходит полное ее сгорание до конца. После удаления сгоревшего элемента (путем легкого встряхивания) держатель вновь готов к использованию.
Держатель стержневого элемента из горючего материала, содержащий пластину с отверстием для размещения элемента, отличающий ся. тем, что, с целью повышения удобства в пользовании и обеспечения полного сгорания элемента, на стенках отверстия закреплены по меньшей мере три ножеобразные направляющие, режущие кромки которых расположены параллельно продольной оси отверстия.
