Автомат для сборки деталей

Автомат для сборки деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению и расширяет технологические возможности за счет возможности сопряжения и фиксации плоских деталей. Деталь - экран 18-из бункерного загрузочного устройства подается в захват 8, который затем перемещается вправо до упора в оправку 9. При подаче сжатого воздуха в наклонные сопла 15, 16 пластины 19 из питающих лотков 4, 5 попадают в пазы 13, 14 оправки 9, перемещаются вдоль них и заходят своими выступами в отверстия экрана 18. Далее захват 8 перемещается вправо так, чтобы выступы пластин 19 были расположены напротив вальцовочных головок. При этом пластины 19 перемещаются вдоль участков пазов 13, 14 меньшей глубины. Благодаря этому пластины 19 располагаются параллельно экрану 18. Движением навстречу друг другу вальцовочные головки фиксируют детали 18 и 19 между собой, после чего собранное изделие удаляется из автомата. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН г51> 4 В 23 P 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7У Я

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4372! 68/25-08 (22) 01.02.88 (46) 15.1!.89. Бюл. Хе 42 (71) Симферопольское производственное объединение «Фотон» (72) А. И. Гендин и Э. К. Возников (53) 621.757 (088.8) (56) Авторское свидетельство СССР № 772791, кл. В 23 Р 19/00, 1979. (54) АВТОМАТ ДЛЯ СБОРКИ ДЕТАЛЕЙ (57) Изобретение относится к приборостроению и расширяет технологические возможности за счет сопряжения и фиксации плоских деталей. Деталь -- экран 18 — из бункерного загрузочного устройства по гается в захват 8, который затем перемещается впраÄÄSUÄÄ 1521546 д 1 во )о упора в оправку 9. При по:вача сжатого воздуха в наклонные сопла 15 и 16 пл; . ны 19 из питающих лотков 4 и 5 попа.п.к ; в пазы 13 и 14 оправки 9, персисil!;Ië.i !. ÿ вдоль них и заходят своими выступ; :li в отверстия экрана 18. Далее захват 8 перемещается вправо так, чтобы выступы 1 настин

19 были расположены напротив вальиовочных головок. При этом пластины 19 пс ремещаются вдоль участков пазов 13 и 11 меньшей глубины. Благодаря этому пластины !9 располагаются параллельно экрану 18. Движением навстречу друг другу вальцовоч ые головки фиксируют детали 18 и !9 между собой, после чего собранное изделие удаляется из автомата. 2 ил.

1521546

Фо рм у г и и зоб ре г ения юиа /

C oc га вит е. is В .. I, ;Il(n в

Рена кто р с. 1ежии ив Техре:i И. Верст Корректор Б. Гирияк

Заказ 6777 13 Тирани Вс34 I!!iа! исl!ос

ВНИИПИ Государственного комитета по изобретениям и открытиям при 1 I(HT I;CCP

1! 3035. Москва, Ж 35, Раугиская наб.,;l. 4Я

Производственно-издатезьский космбииаг «11атент», г. Угкгороз, уп. Гагарина, 101

Изобретение относится к технологическому оборудованию и может быть использовано в приборостроении.

Целью изобретения является расширение технологических возможностей за счет сопряжения и фиксации плоских деталей.

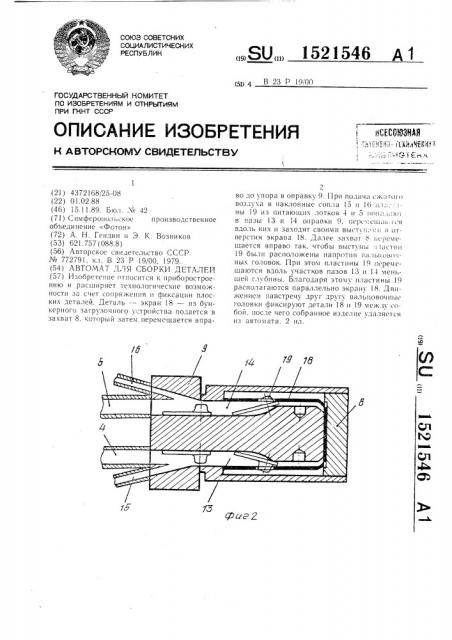

На фиг. 1 изображена кинем атическая схема предлагаемого автомата; на фиг. 2— сборочное устройство.

Автомат для сборки деталей (фиг. 1) содержит размещенные на станине 1 бункеры

2 и 3 с питающими лотками 4 — 6, толкатель

7, сборочное устройство в виде захвата 8 и оправки 9, две вальцовочные головки 10, а также кулачковый вал 11 с приводом 12.

Оправка 9 (фиг. 2) закреплена на концах лотков 4 и 5 и имеет на боковых поверхностях прямоугольные пазы 13 и 14 переменной глубины, причем участки различной глубины каждого из пазов 13 и 14 соединены между собой наклонным участком. Головки 10 размещены напротив участков меньшей глубины. Лоток 4 снабжен наклонным соплом

15 для подачи сжатого воздуха, а лоток 5— наклонным соплом 16, пневматически связанными с клапаном 17.

Автомат работает следующим образом.

Детали типа экран 18 подаются из бункера 3 по лотку 6 и загружаются в захват 8 с помощью толкателя 7. Далее захват 8 перемещается влево до упора в оправку 9. Из бункера 2 по лоткам 4 и 5 пластины 19 также подаются к оправке 9. При срабатывании клапана 17 сжатый воздух стекает из наклонных сопел 15 и 16. За счет эжекции пластины 19 перемещаются вдоль пазов !3 и 14 и заходят в отверстия экрана 18. Затем захват 8 перемещается вправо так, чтобы выступы пластин 19 были расположены напротив вальцовочных головок 10. При этом пластины 19, перемещаясь вдоль участков меньшей глубины пазов 13 и 14, располагаются параллельно поверхности экрана 18.

Ходом навстречу друг другу головки 10 фиксируют детали 18 и 19 между собой. Захват

8 возвращается в исходное положение, и

I0 толкатель 7 загружает в него очередную деталь типа экран 18, выталкивая собранное изделие.

Автомат для сборки деталей, содержащий бункеры с питающими лотками, сборочное устройство с захватом и толкатель, имеющий возможность взаимодействия с захватом, а та æå привод в виде кулачкового ва20 ла, от.гигающиггсп тем, что, с целью расширения технологических возможностей, автомат снабжен двумя вальцовочными головками, расположенными напротив друг друга, а сборочное устройство дополнительно снабжено оправкой, закрепленной на концах питающих лотков и имеющей прямоугольные пазы Hà боковых поверхностях. при этом каждый из лотков снабжен наклонным соплом для подачи сжатого воздуха, размегценным у конца лотка, причем каждый из

ЗО упомянутых пазов имеет два участка различной глубины, связанных между собой наклонным учасгком, а участок большей бины сое.1инен с HHTB}oøl ì лотком, кроме того, вальцовочные го.ювки размещены напротив участков меньшей глубины каждого

35 из пазов.
